LFP Cubic

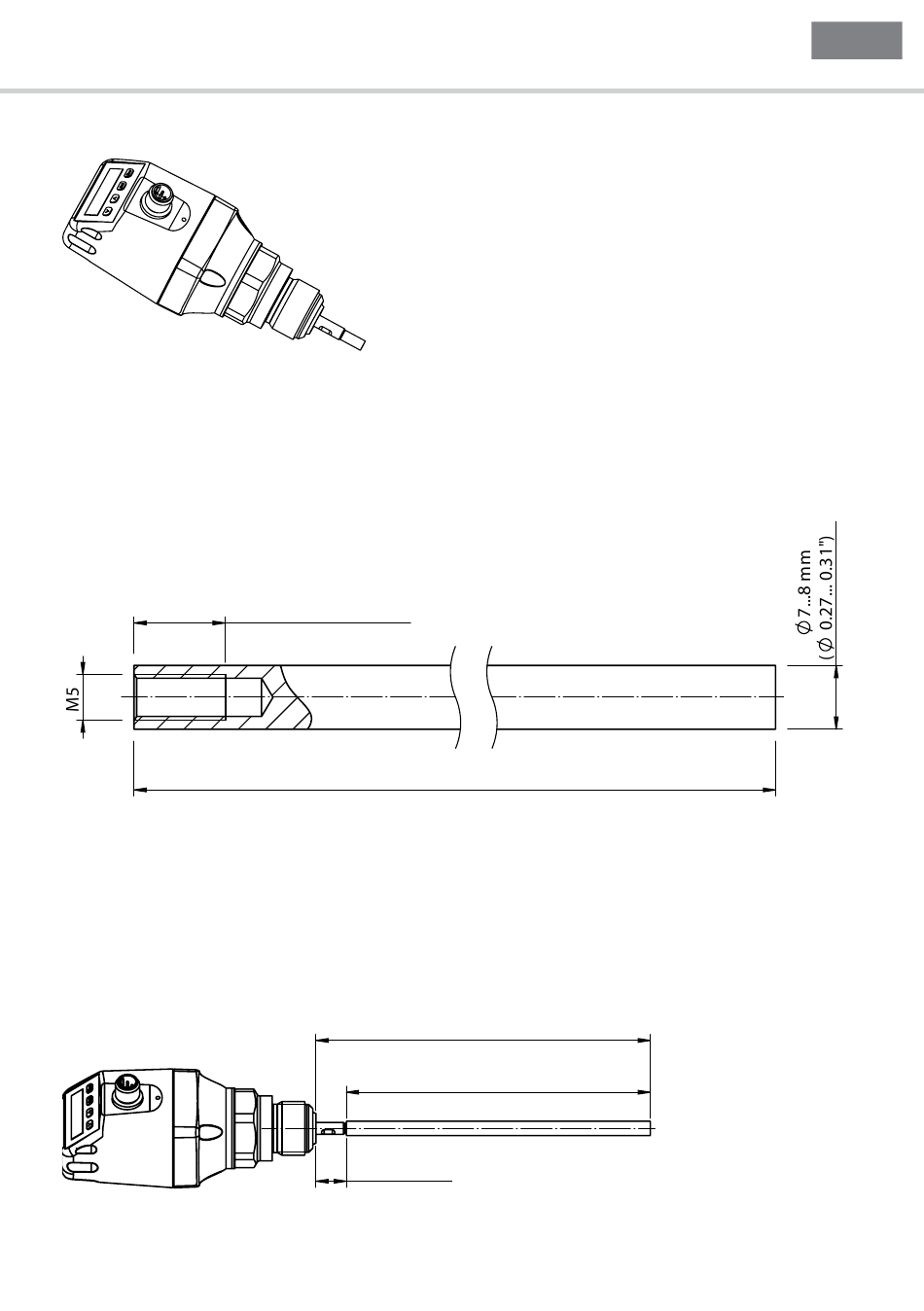

1.9 Sondenstab montieren

Bei LFP Cubic lässt sich ein Sondenstab kundenseitig adaptieren. Der Sondenstab muss wie folgt
ausgeführt sein:
Sondenstabdurchmesser: 7 mm ... 8 mm
■
Innengewinde am Sondenstab: M5
■
Länge Innengewinde: min. 10 mm
■
Werkstoff: Edelstahl
■
Gesamt-Sondenlänge: 100 mm ... 4.000 mm
■
Gesamt-Sondenlänge = 15 mm + Länge Sondenstab
■
Die Gesamt-Sondenlänge wie in Kapitel „5.4 Parametrierung der Sondenlänge" einstellen. Das Menü
EXPRT-Config-Length ist passwortgeschützt. Bei starken Anlagenvibrationen ist die Sonde mit Schrau-
bensicherungslack zu sichern.
8014825/YE12/2014-09-15 © SICK AG • Füllstandsensoren • Deutschland • Alle Rechte vorbehalten
1 LFP-Füllstandsensor
min. 10 mm (0.39")
Länge Sondenstab
Gesamt Sondenlänge
100 mm (3.94") ... 4000mm (157.48")
Länge Sondenstab
15 (0.59")
D
Betriebsanleitung
11
