LFP Cubic

1.4 Conditions d'installation

Le LFP est monté à l'aide de son raccord process, perpendiculairement en partant du haut, dans le
récipient ou bypass. Le capteur de niveau LFP est doté d'un raccord fileté G ¾ ou ¾" NPT. Il convient
de respecter un diamètre de rehausse minimal conformément aux graphiques 1 et 3 suivants.
Le LFP doit être installé de sorte qu'après le montage, il existe une distance suffisante avec les
autres éléments mis en œuvre dans le réservoir (p. ex. les tuyaux d'arrivée, les autres appareils de
mesure), la paroi ou le fond du récipient. Les distances minimales sont également décrites dans les
graphiques 1 et 3. Le LFP peut également être utilisé dans un tube plongeur ou un bypass métal-
lique. Les conditions d'installation sont illustrées dans le graphique 2. Il faut veiller à une liaison
métallique correcte entre l'appareil de mesure LFP et le réservoir/bypass. Pendant le fonctionnement
du capteur, les limites maximale et minimale de température ambiante ne doivent pas être dépas-
sées. L'isolation simple de boîtier de capteur n'est pas admise avec les réservoirs remplis de fluides
chauds. Sélectionner le site de montage de sorte que le capteur ne se trouve pas exposé directement
au courant de remplissage. Le boîtier du capteur peut pivoter à 360°, la sortie de câble peut donc
être réglée librement.

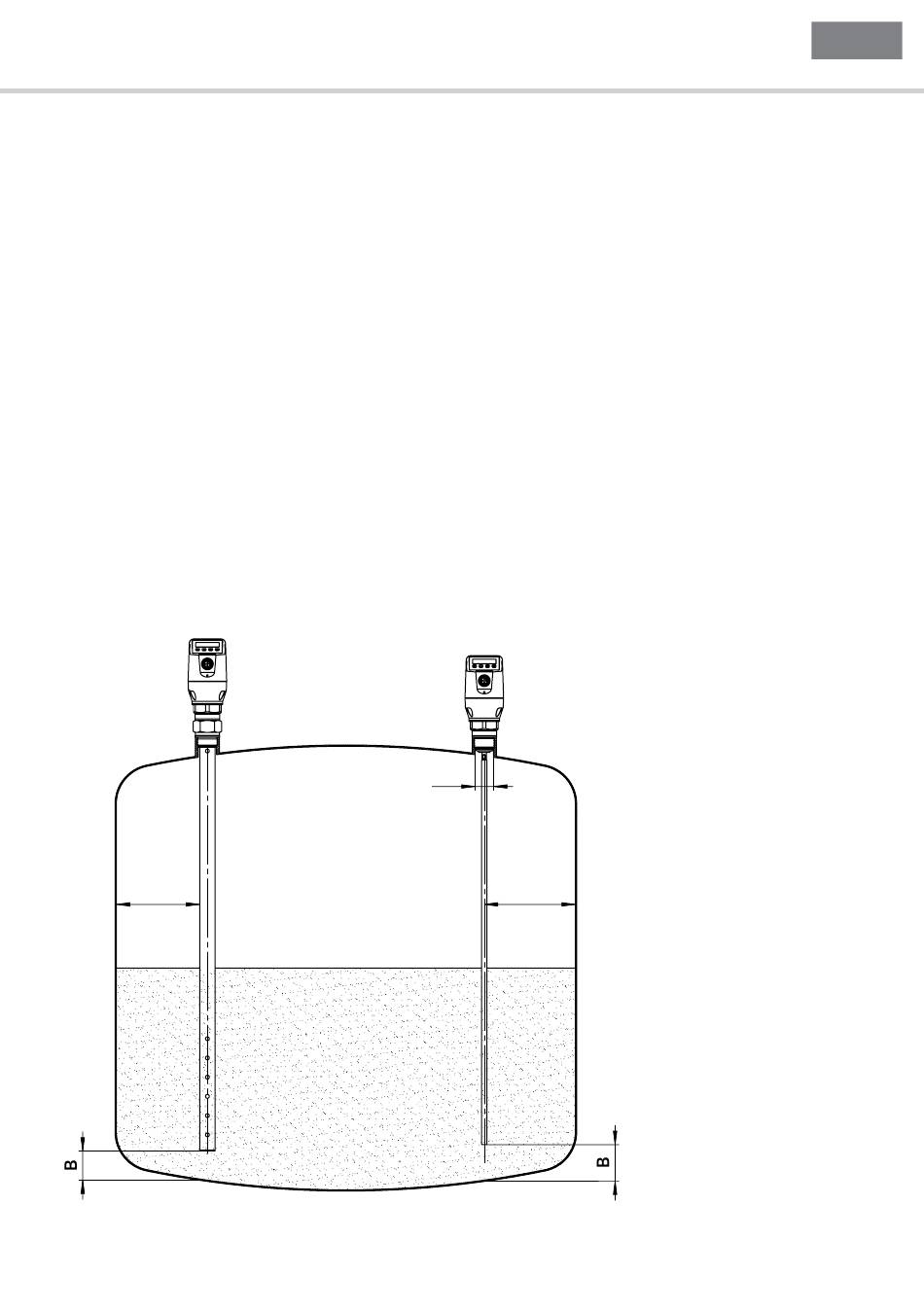

Installation dans un récipient
Remarque : les distances sont identiques pour le capteur avec la électronique décalée.
Sonde coaxiale
C
8014825/YE12/19-03-2014 © SICK AG • Capteurs de niveau • Allemagne• Tous droits réservés
1 Capteur de niveau LFP
D
Sonde monocâble
A
Notice d'instruction
Sonde monocâble dans le
récipient métallique
Installation dans la rehausse :
D ≥ DN 25
Distance paroi/fond du récipient :
A ≥ 50 mm
B ≥ 10 mm
Distance par rapport aux éléments
mis en place dans le récipient
≥ 100 mm
Tube coaxial dans un récipient
métallique/récipient non métallique
C = avec une sonde coaxiale,
aucune distance minimale n'est à
respecter par rapport à la paroi du
récipient, ni par rapport aux
éléments mis en place
