LFP Cubic
3.2 Contact NO avec hystérésis réglable
Applications
Protection contre la marche à sec
■
Signalisation de vide
■
Configuration
Configurer la sortie de commutation Qx en tant que contact NO
■
Définir le paramètre du menu QxMENU-OUx sur Qx_Hno
○
Définir le point de commutation
■
Définir en mm la valeur du menu QxMENU-SPx sur la hauteur du niveau (par ex. 500 mm)
○
Définir le ppoint de réarmement
■
Définir en mm la valeur du menu QxMENU-RPx sur la hauteur du niveau (par ex. 450 mm)
○
Sélectionner la propriété électrique (NPN / PNP / DRV (Push-Pull))
■
Sélectionner le paramètre dans le menu QxMENU-TYPx
○
Cas d'application :
○
Qx-PNP = sortie de commutation du circuit PNP
▫
Qx-NPN = sortie de commutation du circuit NPN
▫
Qx-Drv = sortie de commutation de la fonction Push-Pull
▫

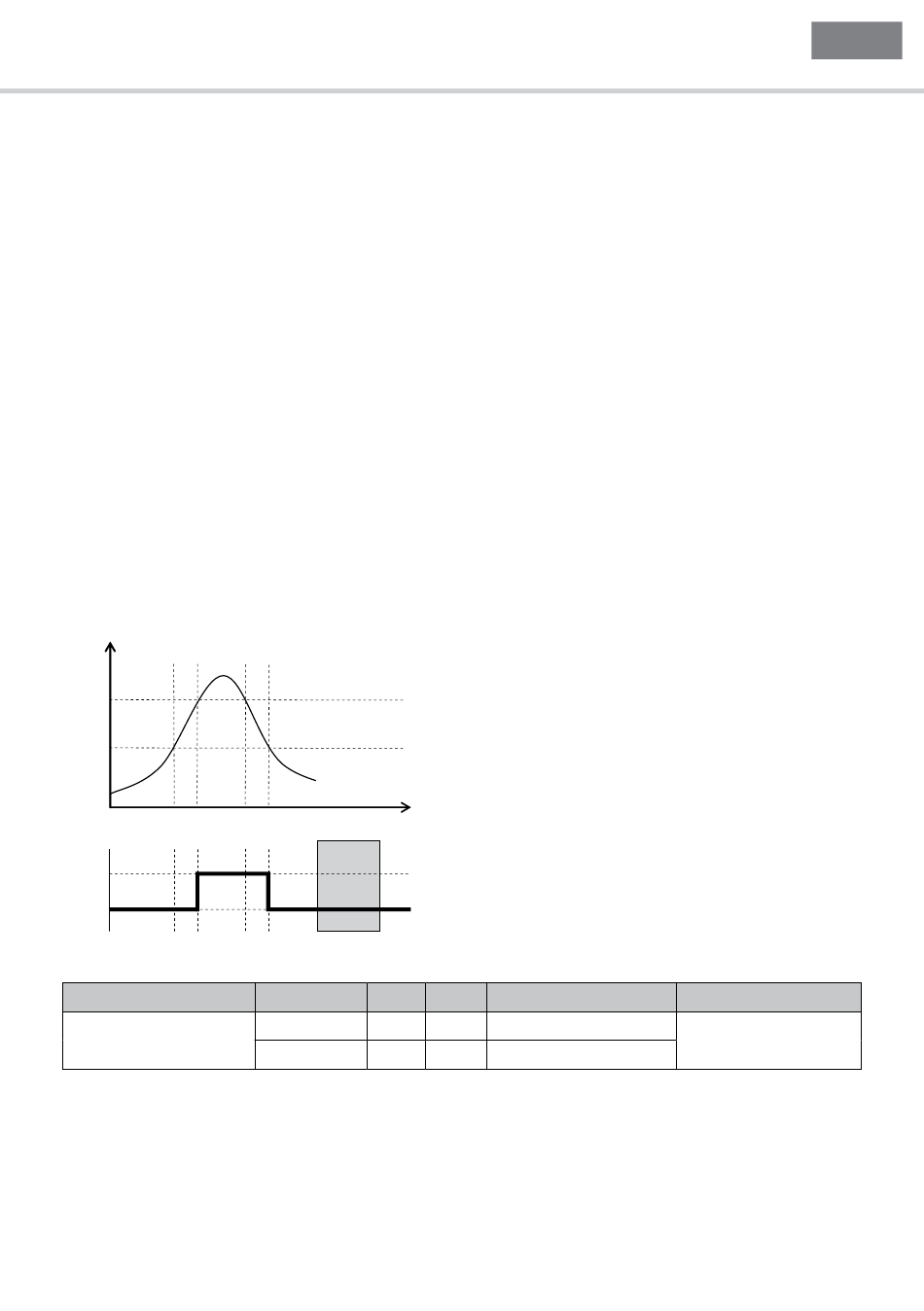

Comportement de la sortie de commutation
■
Niveau
SP
RP
actif
inactif
Sortie de commutation
Contact NO / HNO
Uniquement pulldown.
1)
Uniquement pullup.
2)
8014825/YE12/19-03-2014 © SICK AG • Capteurs de niveau • Allemagne• Tous droits réservés
3 Configuration des sorties de commutation
t
Signal
d'erreur
PNP
Actif Uv
Inactif
0 V 1)
NPN DRV
0 V Uv (PNP activé)
0 V (NPN activé)
Uv 2)
FR
Notice d'instruction
État en cas d'erreur
Inactif
