3.5 Contact NF avec fonction fenêtre
Application
La hauteur de remplissage critique pour l'application se situe en dehors des seuils de fenêtre FHx et
FLx.
Configuration
Configurer la sortie de commutation Qx en tant que contact NF
■
Définir le paramètre du menu QxMENU-OUx sur Qx_Fnc
○
Définir le point de commutation
■
Définir en mm la valeur du menu QxMENU-FHx sur la hauteur du niveau (par ex. 500 mm)
○
Définir le point de réarmement
■
Définir en mm la valeur du menu QxMENU-FLx sur la hauteur du niveau (par ex. 400 mm)
○
Sélectionner la propriété électrique (NPN / PNP / DRV (Push-Pull))
■
Sélectionner le paramètre dans le menu QxMENU-TYPx
○
Cas d'application :
○
Qx-PNP = sortie de commutation du circuit PNP
▫
Qx-NPN = sortie de commutation du circuit NPN
▫
Qx-Drv = sortie de commutation de la fonction Push-Pull
▫

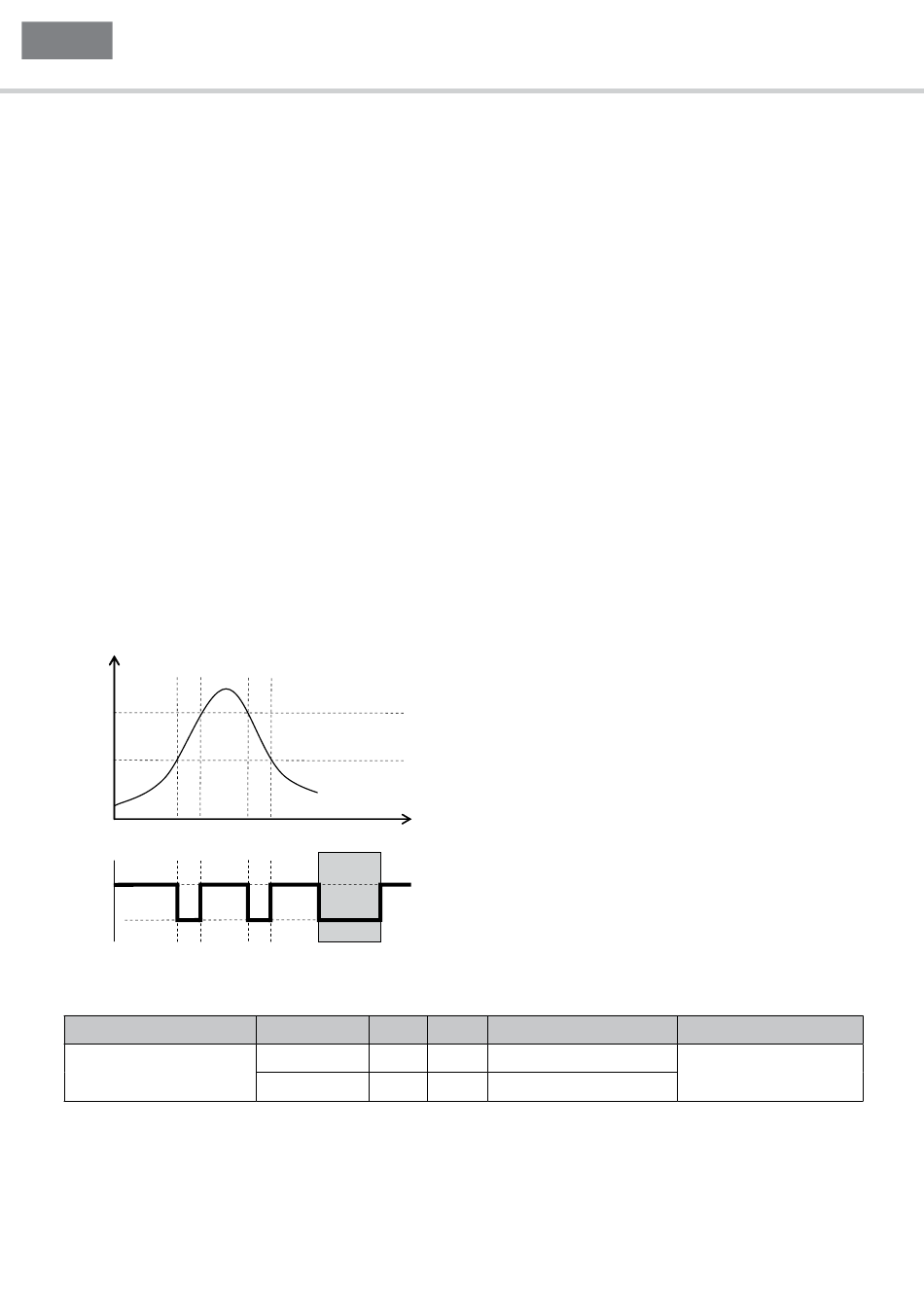

Comportement de la sortie de commutation
Niveau
FH
FL
actif
inactif
Sortie de commutation
Contact NF / FNC
Uniquement pulldown.
1)
Uniquement pullup.
2)
144 8014825/YE12/19-03-2014 © SICK AG • Capteurs de niveau • Allemagne• Tous droits réservés
3 Configuration des sorties de commutation
t
Signal
d'erreur
PNP
Actif Uv
Inactif
0 V 1)
NPN DRV
0 V Uv (PNP activé)
0 V (NPN activé)
Uv 2)
LFP Cubic
État en cas d'erreur
Inactif
