Instandhaltung
Steuerkopf in seine Komponenten zerlegen
Die Schrauben (66) mit Anzugsdrehmoment von 0,8 Nm anziehen.
10.6.4

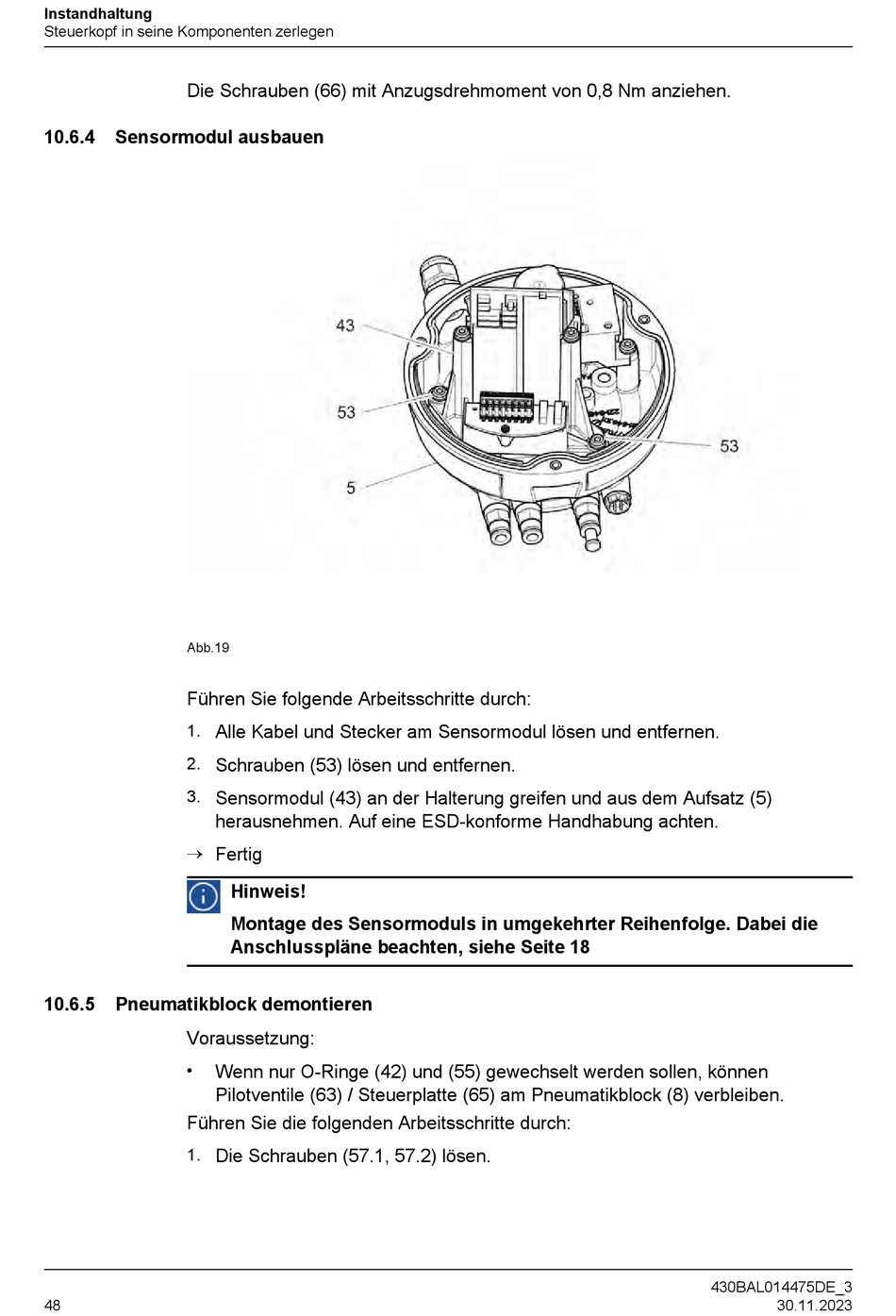

Sensormodul ausbauen
Abb.19
Führen Sie folgende Arbeitsschritte durch:
1.
2.
3.
®
10.6.5
Pneumatikblock demontieren
Voraussetzung:
•
Führen Sie die folgenden Arbeitsschritte durch:
1.
48
Alle Kabel und Stecker am Sensormodul lösen und entfernen.
Schrauben (53) lösen und entfernen.
Sensormodul (43) an der Halterung greifen und aus dem Aufsatz (5)
herausnehmen. Auf eine ESD-konforme Handhabung achten.
Fertig
Hinweis!
Montage des Sensormoduls in umgekehrter Reihenfolge. Dabei die
Anschlusspläne beachten, siehe Seite 18
Wenn nur O-Ringe (42) und (55) gewechselt werden sollen, können
Pilotventile (63) / Steuerplatte (65) am Pneumatikblock (8) verbleiben.
Die Schrauben (57.1, 57.2) lösen.
430BAL014475DE_3
30.11.2023
