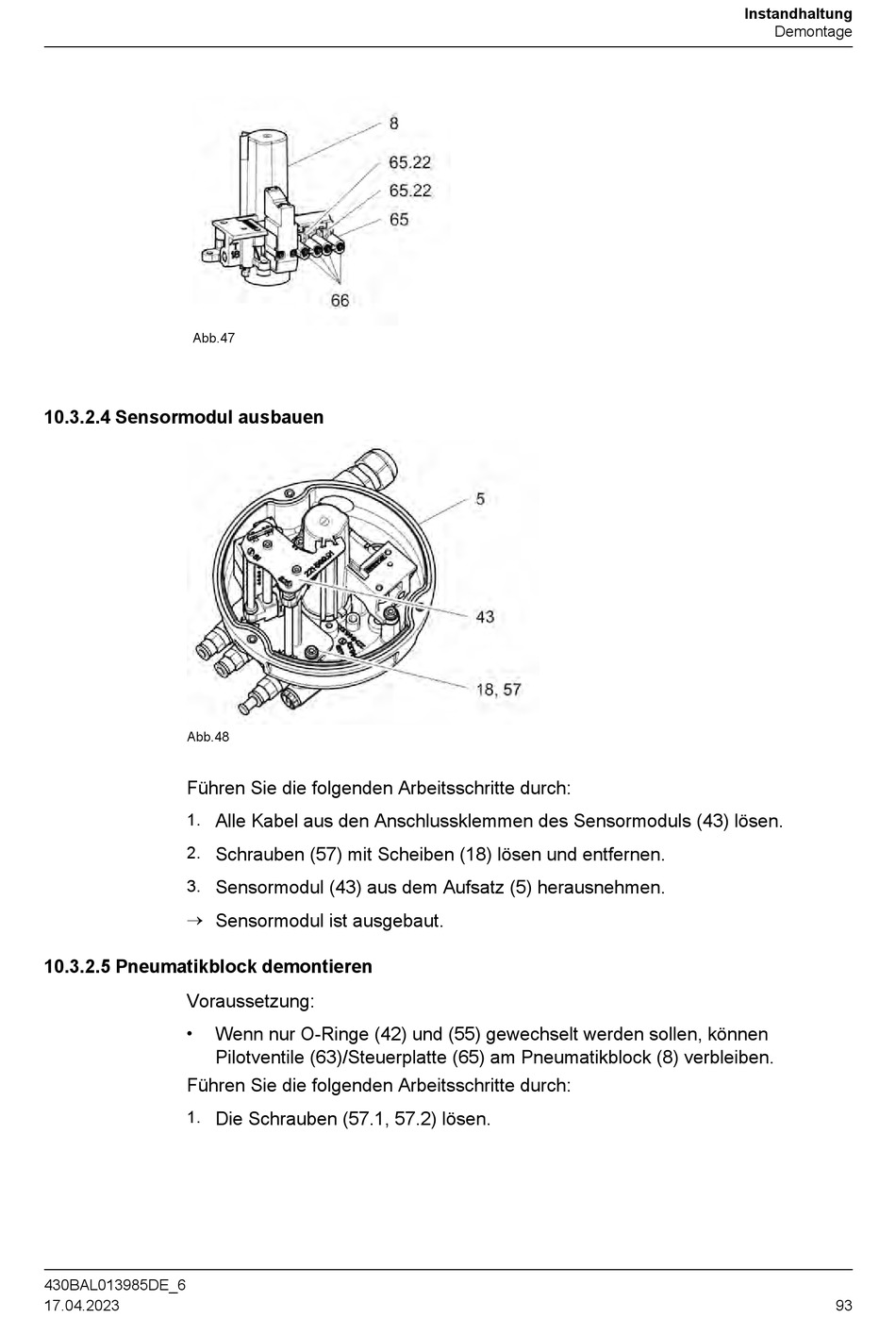

Abb.47
10.3.2.4 Sensormodul ausbauen
Abb.48
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
3.
®
10.3.2.5 Pneumatikblock demontieren
Voraussetzung:
•
Führen Sie die folgenden Arbeitsschritte durch:
1.
430BAL013985DE_6
17.04.2023
Alle Kabel aus den Anschlussklemmen des Sensormoduls (43) lösen.
Schrauben (57) mit Scheiben (18) lösen und entfernen.
Sensormodul (43) aus dem Aufsatz (5) herausnehmen.
Sensormodul ist ausgebaut.
Wenn nur O-Ringe (42) und (55) gewechselt werden sollen, können
Pilotventile (63)/Steuerplatte (65) am Pneumatikblock (8) verbleiben.
Die Schrauben (57.1, 57.2) lösen.
