Montage und Installation
Montage des Steuerkopfes auf verschiedene Ventile
6.6.1

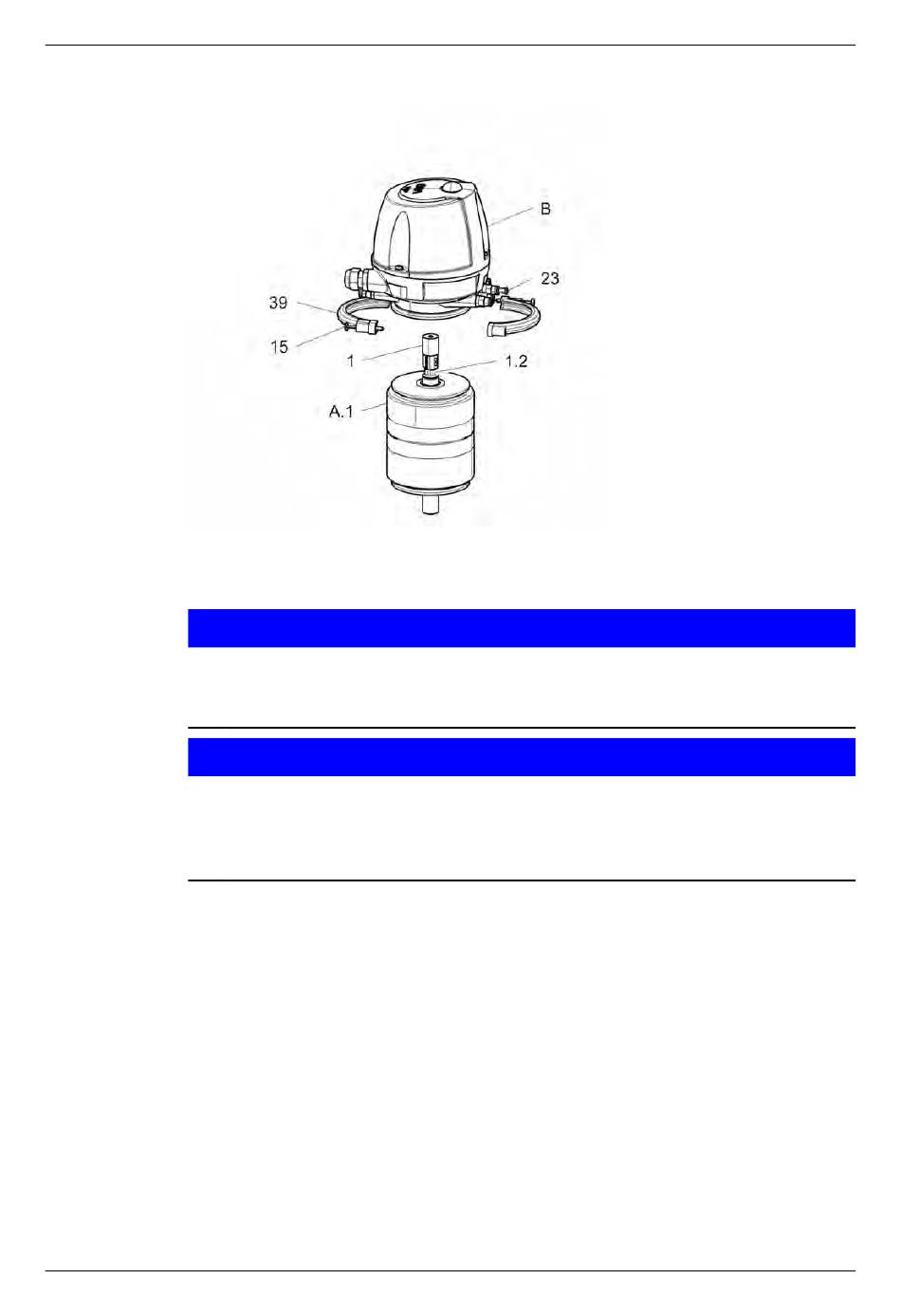

Montage auf VARIVENT-Ventil oder STERICOM Ventil N_A/D, R
Abb.22
Voraussetzung:
•
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
3.
4.
5.
60
Achtung
Der Dauermagnet der Schaltstange ist zerbrechlich.
Schaden am Dauermagneten.
► Schützen Sie den Dauermagneten vor Schlagbeanspruchung.
Achtung
Magnetfelder durch Dauermagnet der Schaltstange
Die Magnetfelder können Datenträger löschen und elektronische und
mechanische Komponenten beeinflussen oder zerstören.
► Komponenten vor Magnetfeldern der Schaltstange schützen.
Die Luftschläuche dürfen bei der Montage nicht geknickt werden.
Schaltstange (1) auf festen Sitz prüfen. Bei Bedarf mit Maulschlüssel SW 13
bei (1.2) anziehen, Drehmoment 2 Nm.
Steuerkopf (B) über Schaltstange (1) auf Antrieb (A.1) aufsetzen.
Die Klemmverbindung (15) und Schrauben (39) mit einem Drehmoment von 1
Nm befestigen.
Die pneumatischen und elektrischen Anschlüsse nach der
Ventilblockkonfiguration ausrichten.
Den Luftanschluss Y1 mit einem Verschlussstopfen (23) verschließen, da der
Steuerkopf T.VIS E-20 eine innere Luftführung besitzt.
430BAL013985DE_6
17.04.2023
