Wenn Sie weitere Einheiten installieren oder entfernen möchten, tun Sie dies jetzt.
Andernfalls fahren Sie mit dem Abschnitt „Installation abschließen" auf Seite 48 fort.

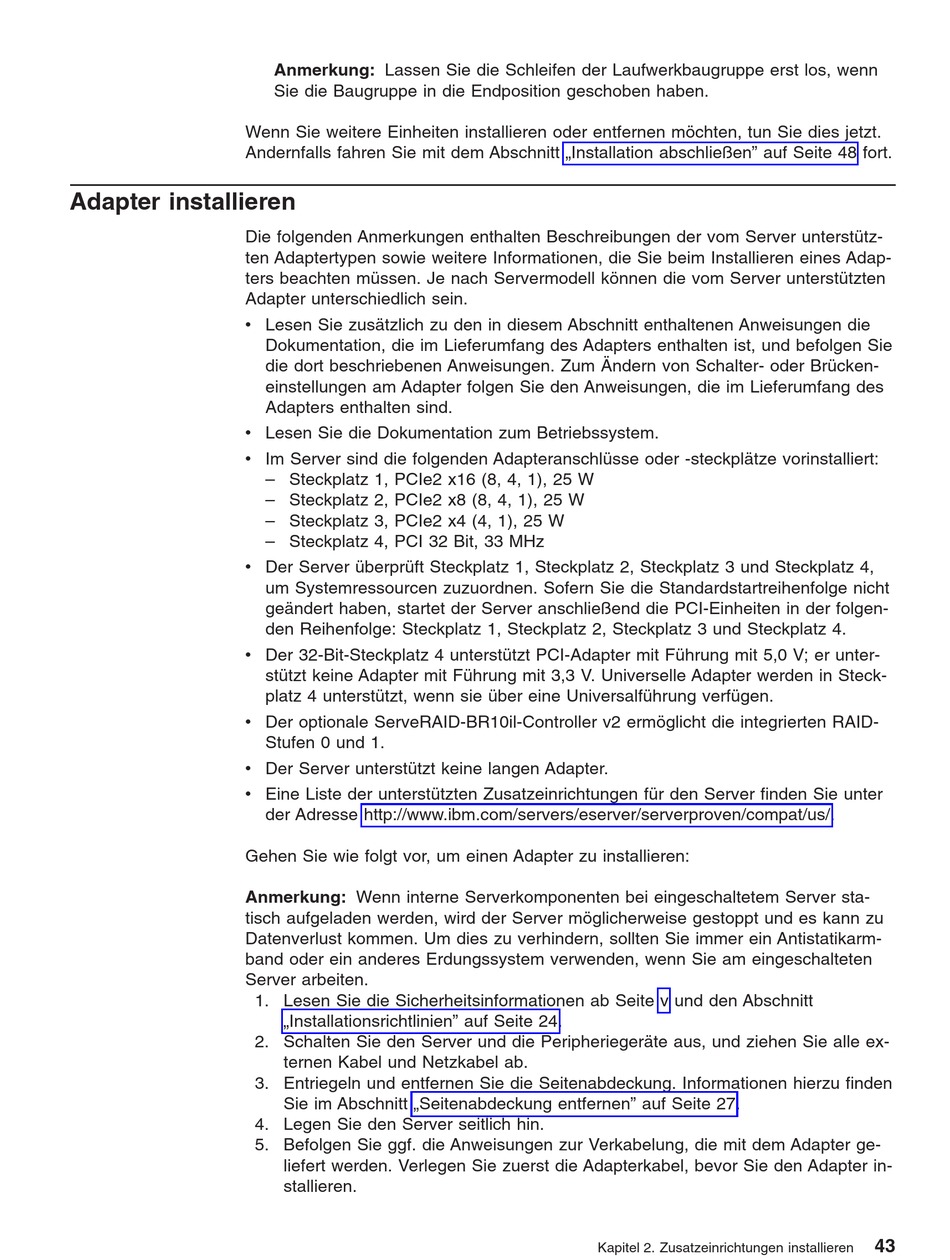

Adapter installieren
Die folgenden Anmerkungen enthalten Beschreibungen der vom Server unterstütz-
ten Adaptertypen sowie weitere Informationen, die Sie beim Installieren eines Adap-
ters beachten müssen. Je nach Servermodell können die vom Server unterstützten
Adapter unterschiedlich sein.
v Lesen Sie zusätzlich zu den in diesem Abschnitt enthaltenen Anweisungen die
v Lesen Sie die Dokumentation zum Betriebssystem.
v Im Server sind die folgenden Adapteranschlüsse oder -steckplätze vorinstalliert:
v Der Server überprüft Steckplatz 1, Steckplatz 2, Steckplatz 3 und Steckplatz 4,
v Der 32-Bit-Steckplatz 4 unterstützt PCI-Adapter mit Führung mit 5,0 V; er unter-
v Der optionale ServeRAID-BR10il-Controller v2 ermöglicht die integrierten RAID-
v Der Server unterstützt keine langen Adapter.
v Eine Liste der unterstützten Zusatzeinrichtungen für den Server finden Sie unter
Gehen Sie wie folgt vor, um einen Adapter zu installieren:
Anmerkung: Wenn interne Serverkomponenten bei eingeschaltetem Server sta-
tisch aufgeladen werden, wird der Server möglicherweise gestoppt und es kann zu
Datenverlust kommen. Um dies zu verhindern, sollten Sie immer ein Antistatikarm-
band oder ein anderes Erdungssystem verwenden, wenn Sie am eingeschalteten
Server arbeiten.
Anmerkung: Lassen Sie die Schleifen der Laufwerkbaugruppe erst los, wenn
Sie die Baugruppe in die Endposition geschoben haben.
Dokumentation, die im Lieferumfang des Adapters enthalten ist, und befolgen Sie
die dort beschriebenen Anweisungen. Zum Ändern von Schalter- oder Brücken-
einstellungen am Adapter folgen Sie den Anweisungen, die im Lieferumfang des
Adapters enthalten sind.
– Steckplatz 1, PCIe2 x16 (8, 4, 1), 25 W
– Steckplatz 2, PCIe2 x8 (8, 4, 1), 25 W
– Steckplatz 3, PCIe2 x4 (4, 1), 25 W
– Steckplatz 4, PCI 32 Bit, 33 MHz
um Systemressourcen zuzuordnen. Sofern Sie die Standardstartreihenfolge nicht
geändert haben, startet der Server anschließend die PCI-Einheiten in der folgen-
den Reihenfolge: Steckplatz 1, Steckplatz 2, Steckplatz 3 und Steckplatz 4.
stützt keine Adapter mit Führung mit 3,3 V. Universelle Adapter werden in Steck-
platz 4 unterstützt, wenn sie über eine Universalführung verfügen.
Stufen 0 und 1.
der Adresse http://www.ibm.com/servers/eserver/serverproven/compat/us/.
1. Lesen Sie die Sicherheitsinformationen ab Seite v und den Abschnitt
„Installationsrichtlinien" auf Seite 24.
2. Schalten Sie den Server und die Peripheriegeräte aus, und ziehen Sie alle ex-
ternen Kabel und Netzkabel ab.
3. Entriegeln und entfernen Sie die Seitenabdeckung. Informationen hierzu finden
Sie im Abschnitt „Seitenabdeckung entfernen" auf Seite 27.
4. Legen Sie den Server seitlich hin.
5. Befolgen Sie ggf. die Anweisungen zur Verkabelung, die mit dem Adapter ge-
liefert werden. Verlegen Sie zuerst die Adapterkabel, bevor Sie den Adapter in-
stallieren.
Kapitel 2. Zusatzeinrichtungen installieren
43
