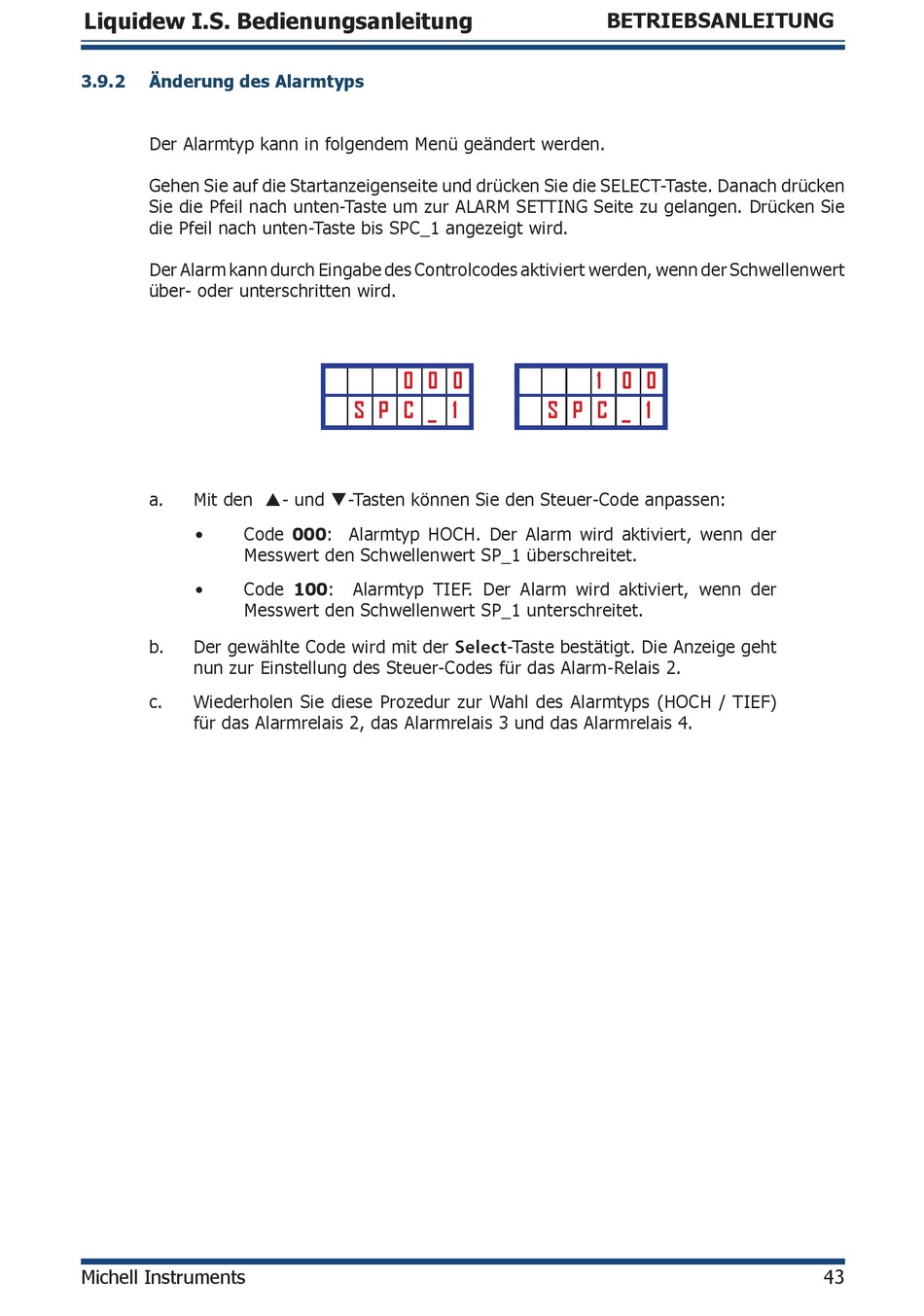

Liquidew I.S. Bedienungsanleitung
3.9.2
Änderung des Alarmtyps
Der Alarmtyp kann in folgendem Menü geändert werden.
Gehen Sie auf die Startanzeigenseite und drücken Sie die SELECT-Taste. Danach drücken
Sie die Pfeil nach unten-Taste um zur ALARM SETTING Seite zu gelangen. Drücken Sie
die Pfeil nach unten-Taste bis SPC_1 angezeigt wird.
Der Alarm kann durch Eingabe des Controlcodes aktiviert werden, wenn der Schwellenwert
über- oder unterschritten wird.
a.
Mit den - und -Tasten können Sie den Steuer-Code anpassen:
•
Code 000: Alarmtyp HOCH. Der Alarm wird aktiviert, wenn der
Messwert den Schwellenwert SP_1 überschreitet.
•
Code 100:
Messwert den Schwellenwert SP_1 unterschreitet.
b.
Der gewählte Code wird mit der
nun zur Einstellung des Steuer-Codes für das Alarm-Relais 2.
c.
Wiederholen Sie diese Prozedur zur Wahl des Alarmtyps (HOCH / TIEF)
für das Alarmrelais 2, das Alarmrelais 3 und das Alarmrelais 4.
Michell Instruments
0 0 0
S P C _ 1
Alarmtyp TIEF. Der Alarm wird aktiviert, wenn der
Select
-Taste bestätigt. Die Anzeige geht
BETRIEBSANLEITUNG
1 0 0
S P C _ 1
43
