Liquidew I.S. Bedienungsanleitung
10 bis 72 V DC
Die Ausführung für Gleichspannungsversorgung wird mit einer 3-poligen Strom-
Steckerbuchse geliefert, die die Bezeichnung

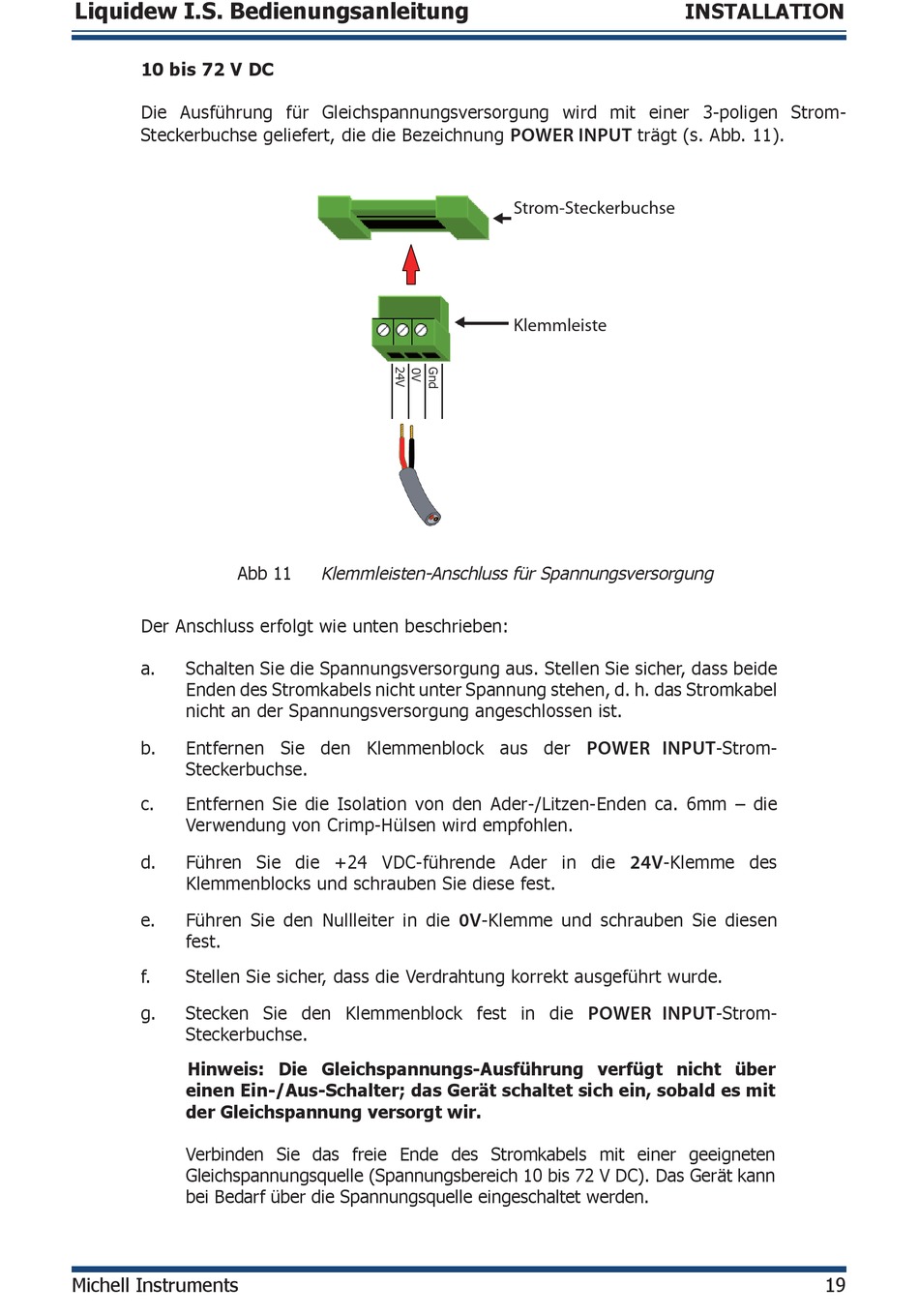

Abb 11
Der Anschluss erfolgt wie unten beschrieben:
a.
Schalten Sie die Spannungsversorgung aus. Stellen Sie sicher, dass beide
Enden des Stromkabels nicht unter Spannung stehen, d. h. das Stromkabel
nicht an der Spannungsversorgung angeschlossen ist.
b.
Entfernen Sie den Klemmenblock aus der
Steckerbuchse.
c.
Entfernen Sie die Isolation von den Ader-/Litzen-Enden ca. 6mm – die
Verwendung von Crimp-Hülsen wird empfohlen.
d.
Führen Sie die +24 VDC-führende Ader in die
Klemmenblocks und schrauben Sie diese fest.
e.
Führen Sie den Nullleiter in die
fest.
f.
Stellen Sie sicher, dass die Verdrahtung korrekt ausgeführt wurde.
g.
Stecken Sie den Klemmenblock fest in die
Steckerbuchse.
Hinweis: Die Gleichspannungs-Ausführung verfügt nicht über
einen Ein-/Aus-Schalter; das Gerät schaltet sich ein, sobald es mit
der Gleichspannung versorgt wir.
Verbinden Sie das freie Ende des Stromkabels mit einer geeigneten
Gleichspannungsquelle (Spannungsbereich 10 bis 72 V DC). Das Gerät kann
bei Bedarf über die Spannungsquelle eingeschaltet werden.
Michell Instruments
Klemmleisten-Anschluss für Spannungsversorgung
0V
-Klemme und schrauben Sie diesen
POWER INPUT
trägt (s. Abb. 11).
Strom-Steckerbuchse
Klemmleiste
POWER INPUT
24V
-Klemme des
POWER INPUT
INSTALLATION
-Strom-
-Strom-
19
