ANHANG B
MODBUS RTU
Ist das Protokoll einmal festgelegt, so arbeitet das Gerät gemäß dem Standard-Protokoll. Beachten
Sie, dass das niederwertigste
Wort zuerst gesendet wird, z. B. – für den Taupunkt – Register 40517 ist das niederwertige Wort und
40518 das höchstwertige Wort.
Der Befehl Read Holding Registers sollte verwendet werden, um die Register zu lesen, die in der
Register Liste aufgeführt sind. Wenn zwei Register in der Tabelle aufgeführt sind, sind beide Register
mit einem Befehl auszulesen.
Darüber hinaus sollte nicht unerwähnt bleiben, dass die aktuelle Adresse die angezeigte minus 4000
ist, d.h. 40517 ist physisch 517.
Beispiel: Abrufen der Taupunkt-Wert über Modbus RTU
Registernummern:
Function
BARG
Dew Point_C
psig
Oft gibt es ein Offset von -1 für die Register Adresse, abhängig von Ihrer Software / SPS-System.

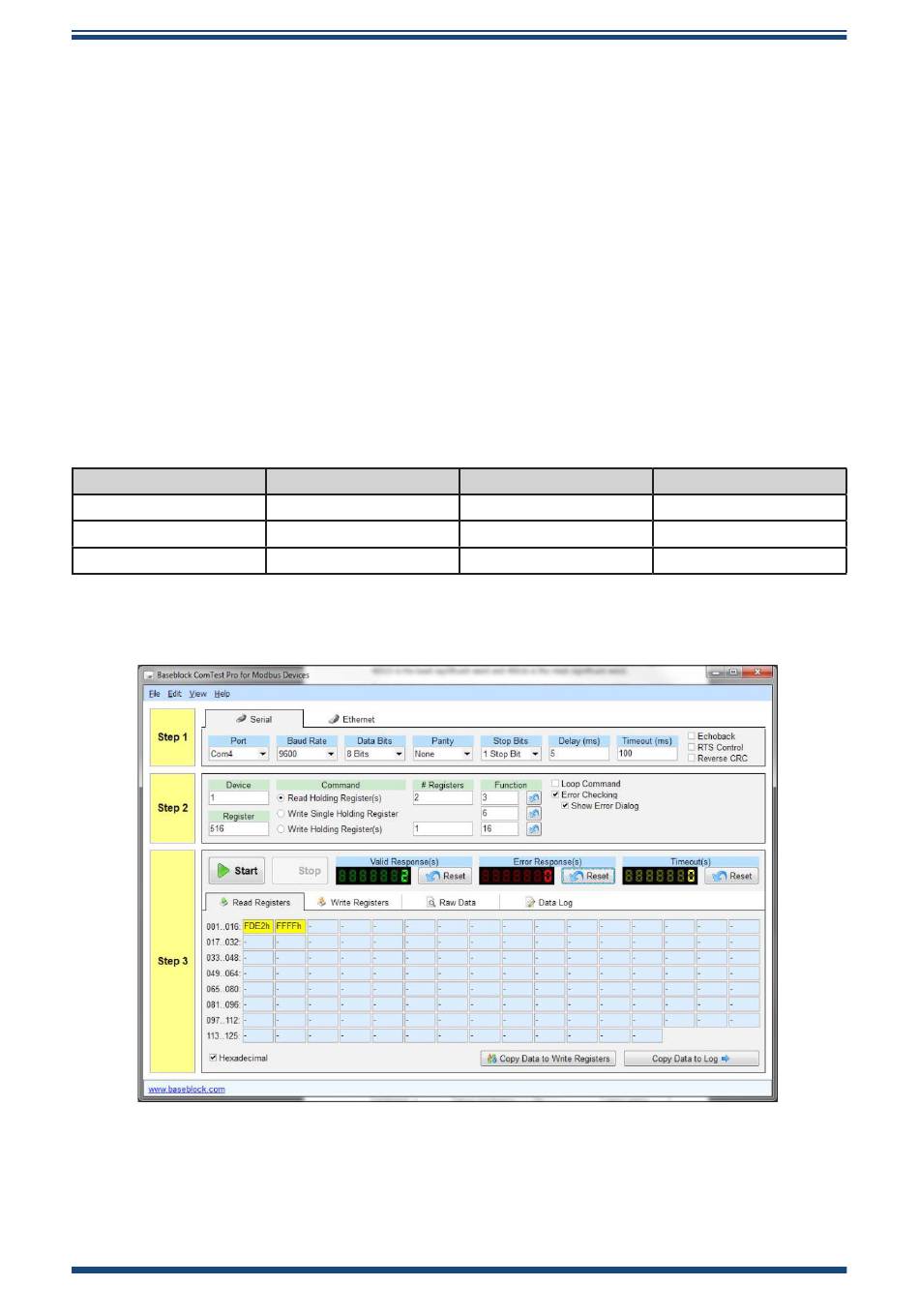

Zum Lesen des Taupunkt-Werts, die Software liest Halteregister 516 - 517:
Der hervorgehobene Wert 0xFFFFFDE2 ist eine 32-Bit Ganzzahl mit Vorzeichen.. also -542Es gibt
einen Skalierungsfaktor von 0,1, also -542 x 0,1 = -54,2 ° C, was der auf dem Bildschirm angezeigte
Wert ist.
54
Register Name
RESULT
CH1
CH2
Liquidew I.S. Bedienungsanleitung
Texmate ASCII
254
253
252
97092 DE Ausgabe 5.1, Dezember 2019
Modbus RTU
40515/40516
40517/40518
40519/40520
