INSTALLATION

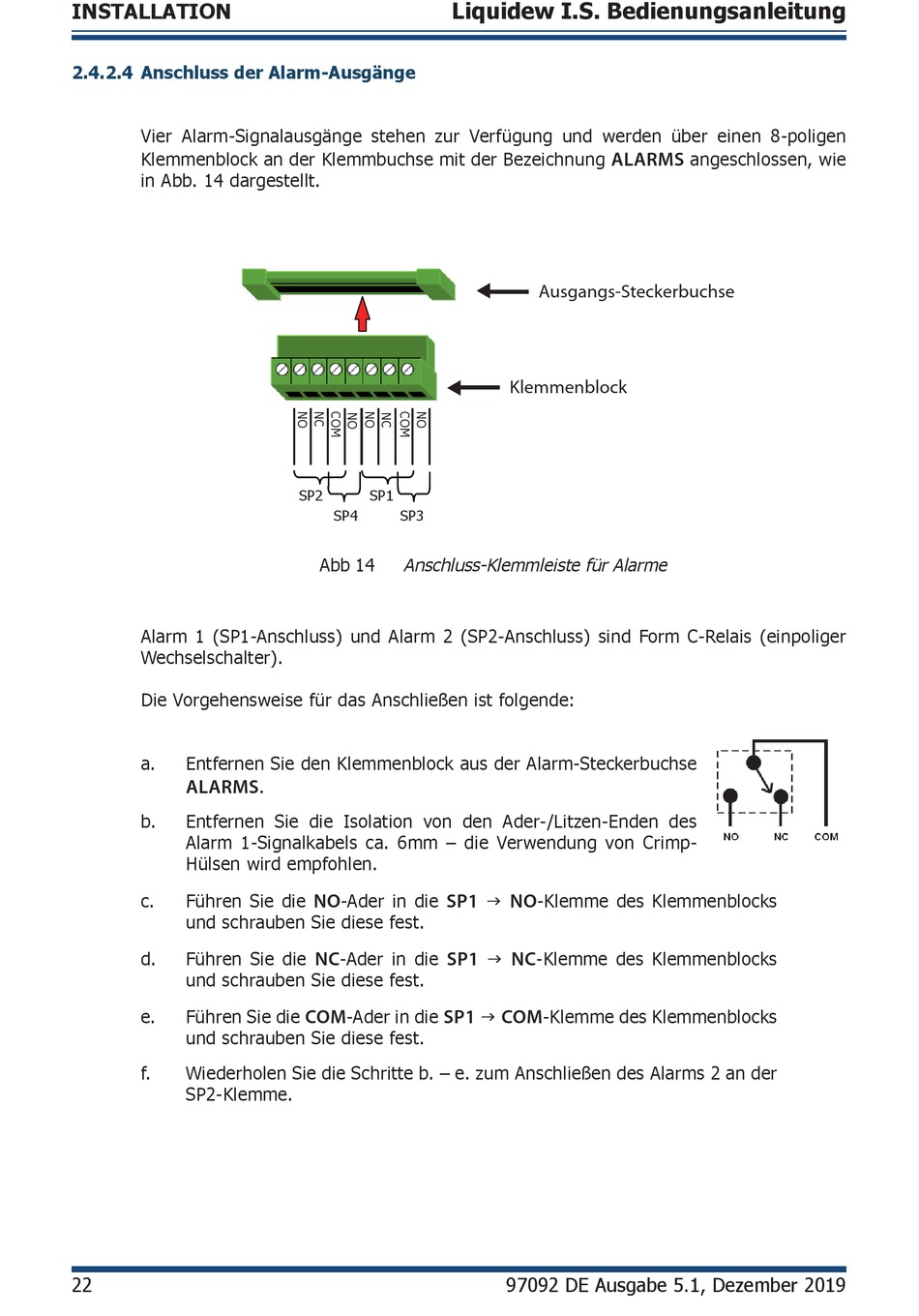

2.4.2.4 Anschluss der Alarm-Ausgänge
Vier Alarm-Signalausgänge stehen zur Verfügung und werden über einen 8-poligen
Klemmenblock an der Klemmbuchse mit der Bezeichnung
in Abb. 14 dargestellt.
Alarm 1 (SP1-Anschluss) und Alarm 2 (SP2-Anschluss) sind Form C-Relais (einpoliger
Wechselschalter).
Die Vorgehensweise für das Anschließen ist folgende:
a.
Entfernen Sie den Klemmenblock aus der Alarm-Steckerbuchse
ALARMS
b.
Entfernen Sie die Isolation von den Ader-/Litzen-Enden des
Alarm 1-Signalkabels ca. 6mm – die Verwendung von Crimp-
Hülsen wird empfohlen.
c.
Führen Sie die
und schrauben Sie diese fest.
d.
Führen Sie die
und schrauben Sie diese fest.
e.
Führen Sie die
und schrauben Sie diese fest.
f.
Wiederholen Sie die Schritte b. – e. zum Anschließen des Alarms 2 an der
SP2-Klemme.
22
SP2
SP1
SP4
SP3
Anschluss-Klemmleiste für Alarme
Abb 14
.
NO
-Ader in die
NC
-Ader in die
COM
-Ader in die
Liquidew I.S. Bedienungsanleitung
ALARMS
Ausgangs-Steckerbuchse
Klemmenblock
SP1
NO
-Klemme des Klemmenblocks
SP1
NC
-Klemme des Klemmenblocks
SP1
COM
-Klemme des Klemmenblocks
