INSTALLATION
c.
Verschrauben Sie die Adern des Kabels an den Schraubklemmen (4)
entsprechend des folgenden Kontaktbelegungsplans. Die Kontakte sind
durch die daneben angebrachten Markierungen gekennzeichnet.
d.
Schrauben Sie die Kabelverschraubung (5) wieder fest um das Kabel.
Vergewissern Sie sich, dass die Dichtung nicht beschädigt ist und die
Kabelverschraubung mit den Dichtungen korrekt montiert ist um den
Eindringschutz zu gewährleisten.
e.
Befestigen Sie abschließend wieder den Gehäusedeckel (2).
28

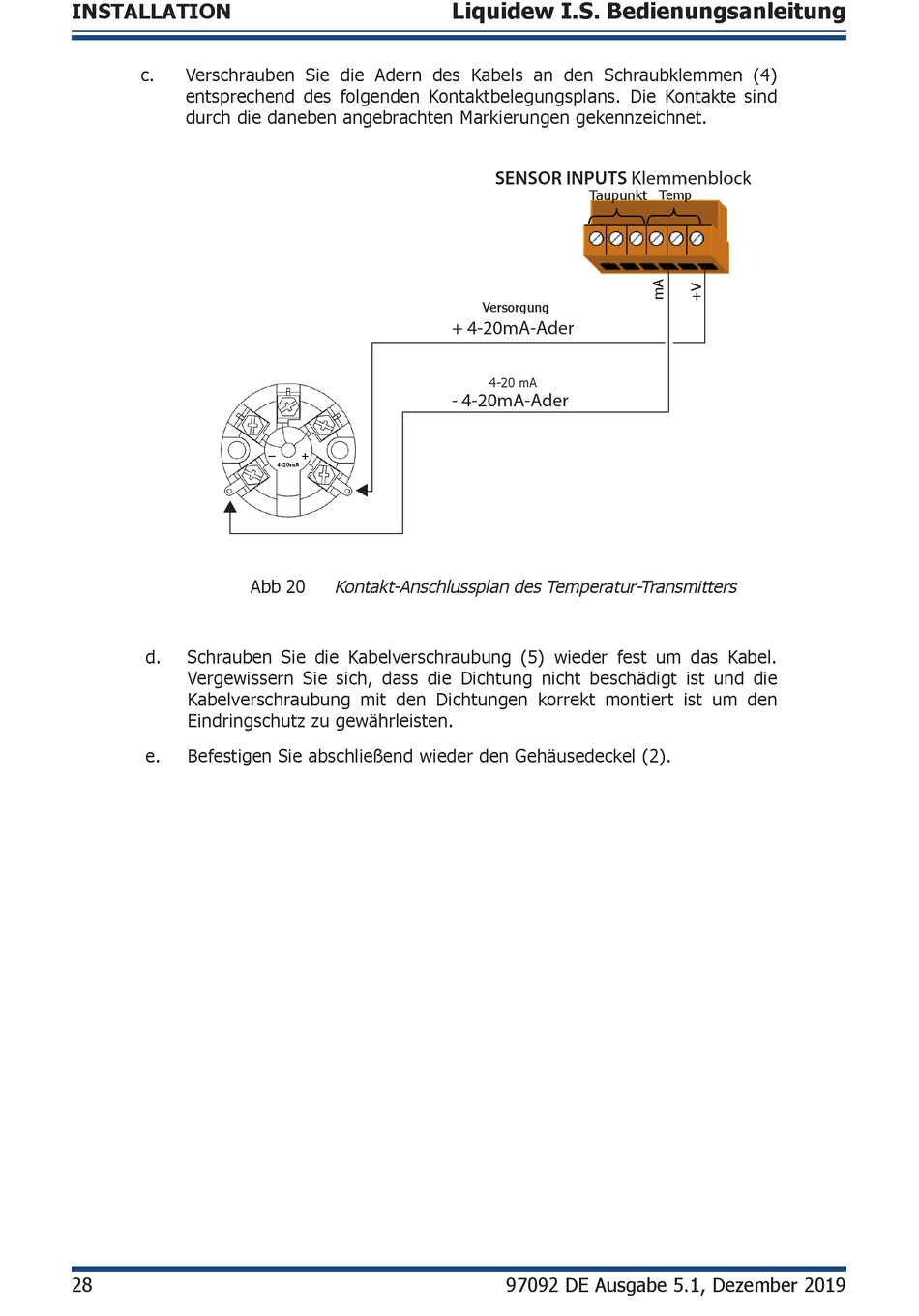

Kontakt-Anschlussplan des Temperatur-Transmitters
Abb 20
Liquidew I.S. Bedienungsanleitung
SENSOR INPUTS Klemmenblock
Taupunkt
Versorgung
+ 4-20mA-Ader
4-20 mA
- 4-20mA-Ader
97092 DE Ausgabe 5.1, Dezember 2019
Temp
