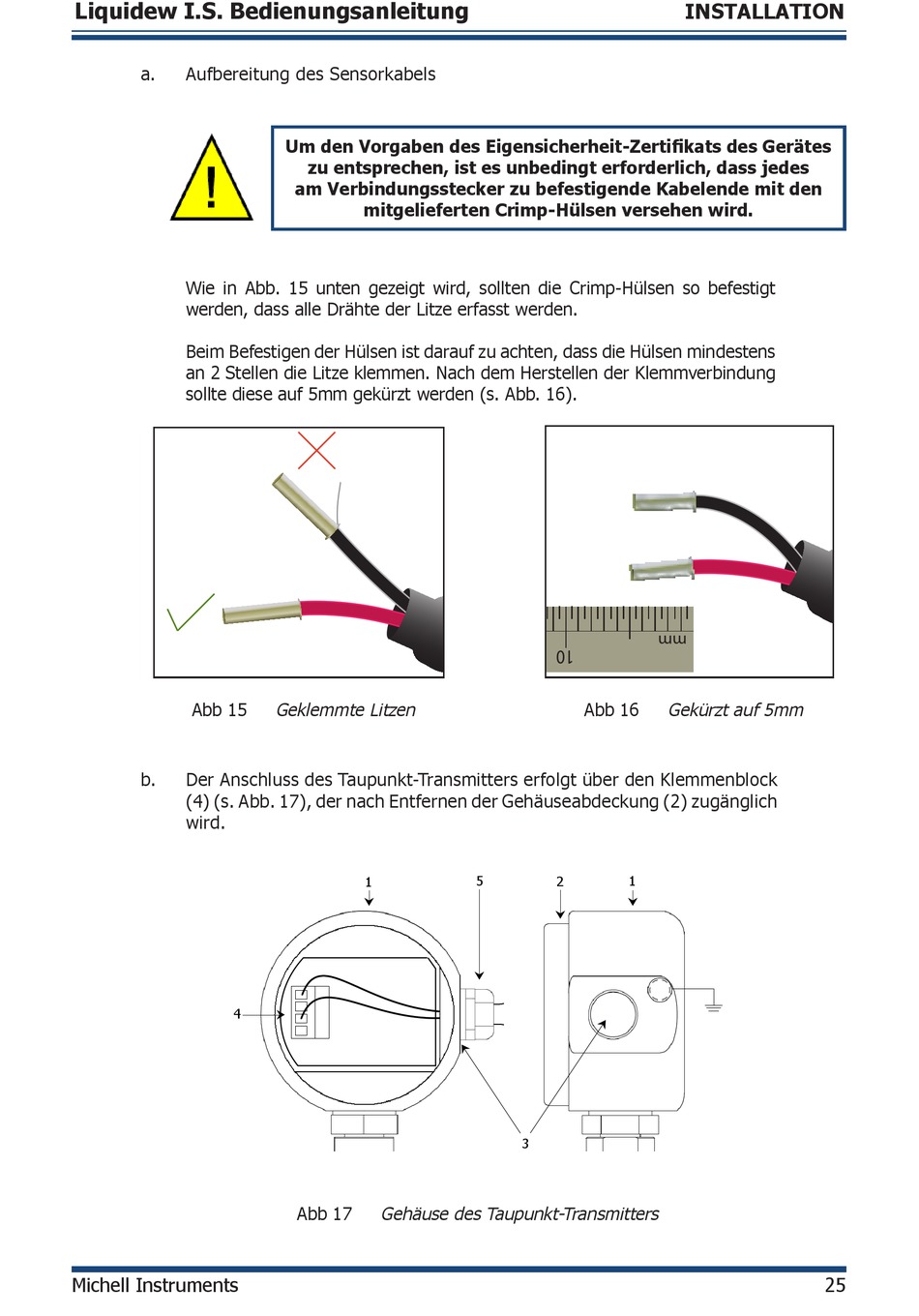

Liquidew I.S. Bedienungsanleitung
a.
Aufbereitung des Sensorkabels
Wie in Abb. 15 unten gezeigt wird, sollten die Crimp-Hülsen so befestigt
werden, dass alle Drähte der Litze erfasst werden.
Beim Befestigen der Hülsen ist darauf zu achten, dass die Hülsen mindestens
an 2 Stellen die Litze klemmen. Nach dem Herstellen der Klemmverbindung
sollte diese auf 5mm gekürzt werden (s. Abb. 16).
Abb 15
b.
Der Anschluss des Taupunkt-Transmitters erfolgt über den Klemmenblock
(4) (s. Abb. 17), der nach Entfernen der Gehäuseabdeckung (2) zugänglich
wird.
4
Michell Instruments
Um den Vorgaben des Eigensicherheit-Zertifikats des Gerätes
zu entsprechen, ist es unbedingt erforderlich, dass jedes
am Verbindungsstecker zu befestigende Kabelende mit den
mitgelieferten Crimp-Hülsen versehen wird.
Geklemmte Litzen
1
Gehäuse des Taupunkt-Transmitters
Abb 17
Abb 16
5
1
2
3
INSTALLATION
Gekürzt auf 5mm
25
