INSTALLATION
c.
Vergewissern Sie sich, dass der Außendurchmesser des ausgewählten
Kabels zu einer EEx M20-Kabelverschraubung (5) passt. Schrauben Sie
die Kabelverschraubung (5) auf und führen Sie das Kabel durch die
Kabelverschraubung und die Kabelöffung (3) hindurch in das Gehäuse
(1) hinein.
d.
Zur leichteren Handhabung nehmen Sie den Klemmenblock (4) von der
Steckerbuchse auf der Leiterplatte. Befestigen Sie die gecrimpten Adern
des Signalkabels mit den Schrauben am Klemmenblock nach folgendem
Kontakt-Schaltplan.
e.
Drücken Sie den Klemmenblock (4) wieder fest zurück auf die
Steckerbuchse.
f.
Befestigen Sie die Kabelverschraubung (5) wieder am Kabel. Vergewissern
Sie sich, dass die Abdichtungen nicht beschädigt sind und die
Kabelverschraubung und die Abdichtungen richtig zusammengebaut sind,
um den Dichtungsschutz zu gewährleisten.
g.
Befestigen Sie die Gehäuseabdeckung (2) wieder.
26
EX-BEREICH
HINWEIS: Verbinden Sie die Kabelschirmung
mit der Kabelverschraubung

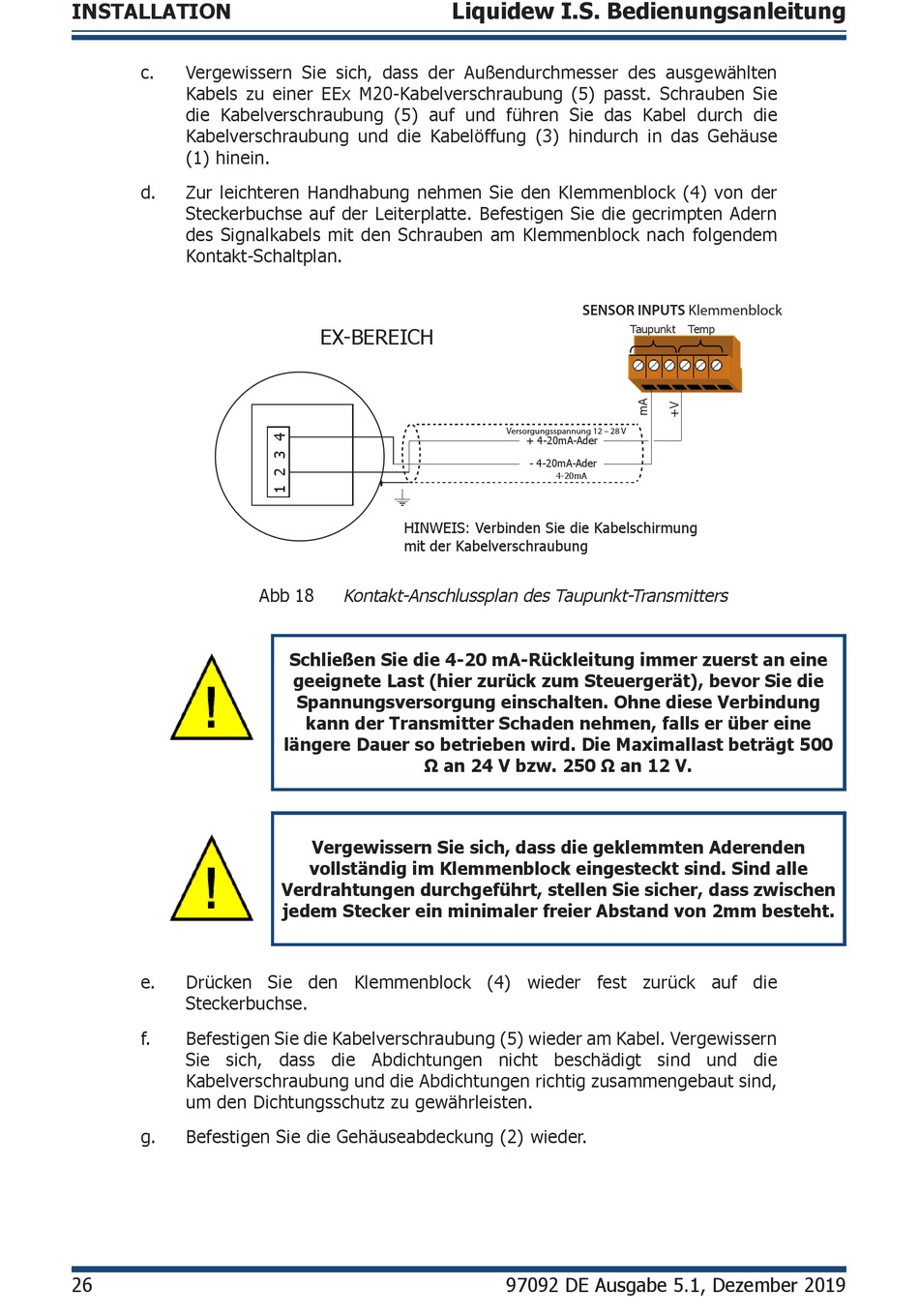

Abb 18
Kontakt-Anschlussplan des Taupunkt-Transmitters
Schließen Sie die 4-20 mA-Rückleitung immer zuerst an eine
geeignete Last (hier zurück zum Steuergerät), bevor Sie die
Spannungsversorgung einschalten. Ohne diese Verbindung
kann der Transmitter Schaden nehmen, falls er über eine
längere Dauer so betrieben wird. Die Maximallast beträgt 500
Ω an 24 V bzw. 250 Ω an 12 V.
Vergewissern Sie sich, dass die geklemmten Aderenden
vollständig im Klemmenblock eingesteckt sind. Sind alle
Verdrahtungen durchgeführt, stellen Sie sicher, dass zwischen
jedem Stecker ein minimaler freier Abstand von 2mm besteht.
Liquidew I.S. Bedienungsanleitung
SENSOR INPUTS Klemmenblock
Versorgungsspannung 12 – 28 V
+ 4-20mA-Ader
- 4-20mA-Ader
4-20mA
97092 DE Ausgabe 5.1, Dezember 2019
Taupunkt
Temp
