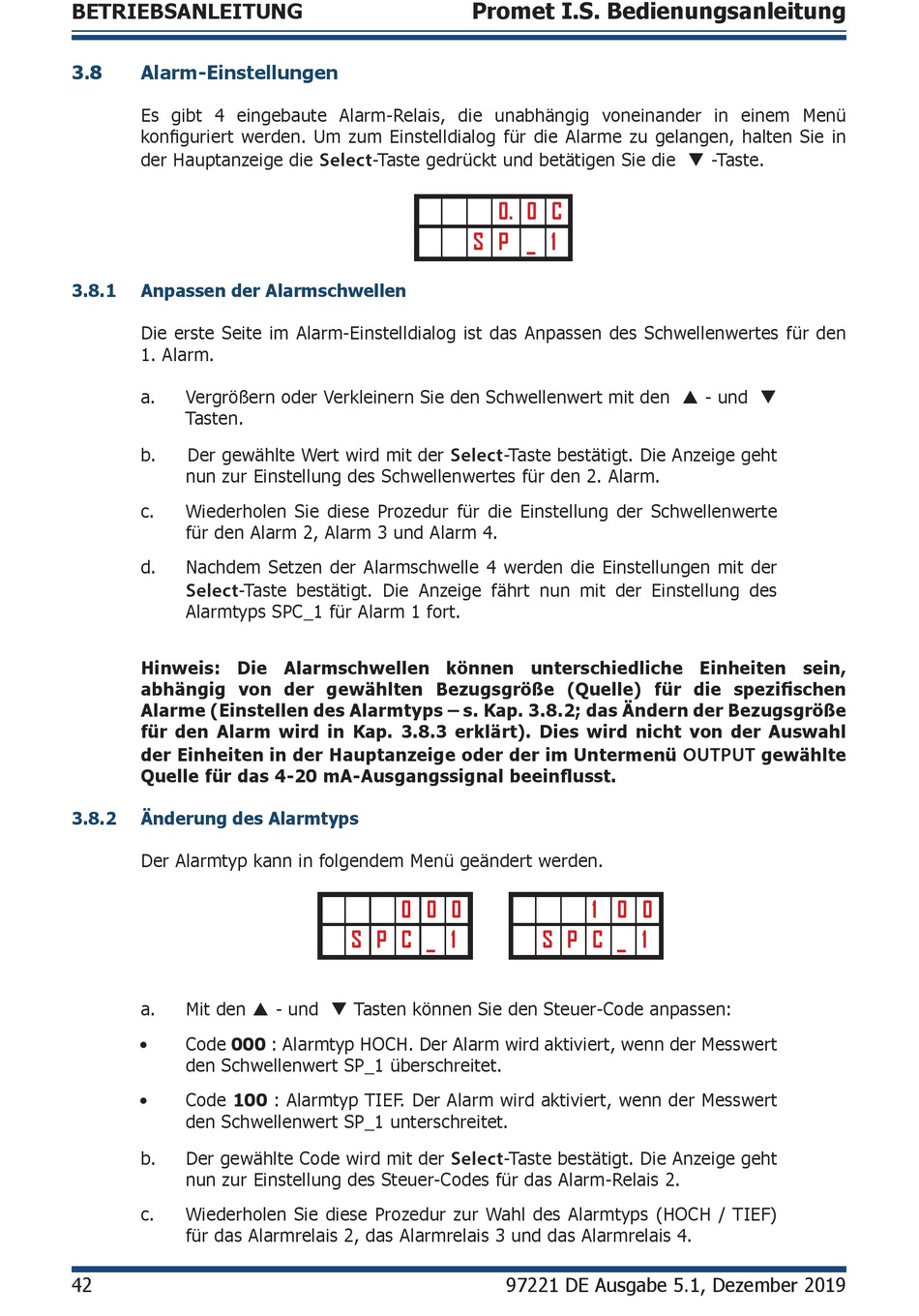

BETRIEBSANLEITUNG
3.8

Alarm-Einstellungen

Es gibt 4 eingebaute Alarm-Relais, die unabhängig voneinander in einem Menü
konfiguriert werden. Um zum Einstelldialog für die Alarme zu gelangen, halten Sie in
der Hauptanzeige die
3.8.1

Anpassen der Alarmschwellen

Die erste Seite im Alarm-Einstelldialog ist das Anpassen des Schwellenwertes für den
1. Alarm.
a.
Vergrößern oder Verkleinern Sie den Schwellenwert mit den  - und 
Tasten.
b.
Der gewählte Wert wird mit der
nun zur Einstellung des Schwellenwertes für den 2. Alarm.
c.
Wiederholen Sie diese Prozedur für die Einstellung der Schwellenwerte
für den Alarm 2, Alarm 3 und Alarm 4.
d.
Nachdem Setzen der Alarmschwelle 4 werden die Einstellungen mit der
Select
-Taste bestätigt. Die Anzeige fährt nun mit der Einstellung des
Alarmtyps SPC_1 für Alarm 1 fort.
Hinweis: Die Alarmschwellen können unterschiedliche Einheiten sein,
abhängig von der gewählten Bezugsgröße (Quelle) für die spezifischen
Alarme (Einstellen des Alarmtyps – s. Kap. 3.8.2; das Ändern der Bezugsgröße
für den Alarm wird in Kap. 3.8.3 erklärt). Dies wird nicht von der Auswahl
der Einheiten in der Hauptanzeige oder der im Untermenü
Quelle für das 4-20 mA-Ausgangssignal beeinflusst.
3.8.2
Änderung des Alarmtyps
Der Alarmtyp kann in folgendem Menü geändert werden.
a.
Mit den  - und  Tasten können Sie den Steuer-Code anpassen:
Code 000 : Alarmtyp HOCH. Der Alarm wird aktiviert, wenn der Messwert
den Schwellenwert SP_1 überschreitet.
Code 100 : Alarmtyp TIEF. Der Alarm wird aktiviert, wenn der Messwert
den Schwellenwert SP_1 unterschreitet.
b.
Der gewählte Code wird mit der
nun zur Einstellung des Steuer-Codes für das Alarm-Relais 2.
c.
Wiederholen Sie diese Prozedur zur Wahl des Alarmtyps (HOCH / TIEF)
für das Alarmrelais 2, das Alarmrelais 3 und das Alarmrelais 4.
42
Promet I.S. Bedienungsanleitung
Select
-Taste gedrückt und betätigen Sie die  -Taste.
S P _ 1
Select
0 0 0
S P C _ 1
Select
0. 0 C
-Taste bestätigt. Die Anzeige geht
1 0 0
S P C _ 1
-Taste bestätigt. Die Anzeige geht
97221 DE Ausgabe 5.1, Dezember 2019
OUTPUT
gewählte
