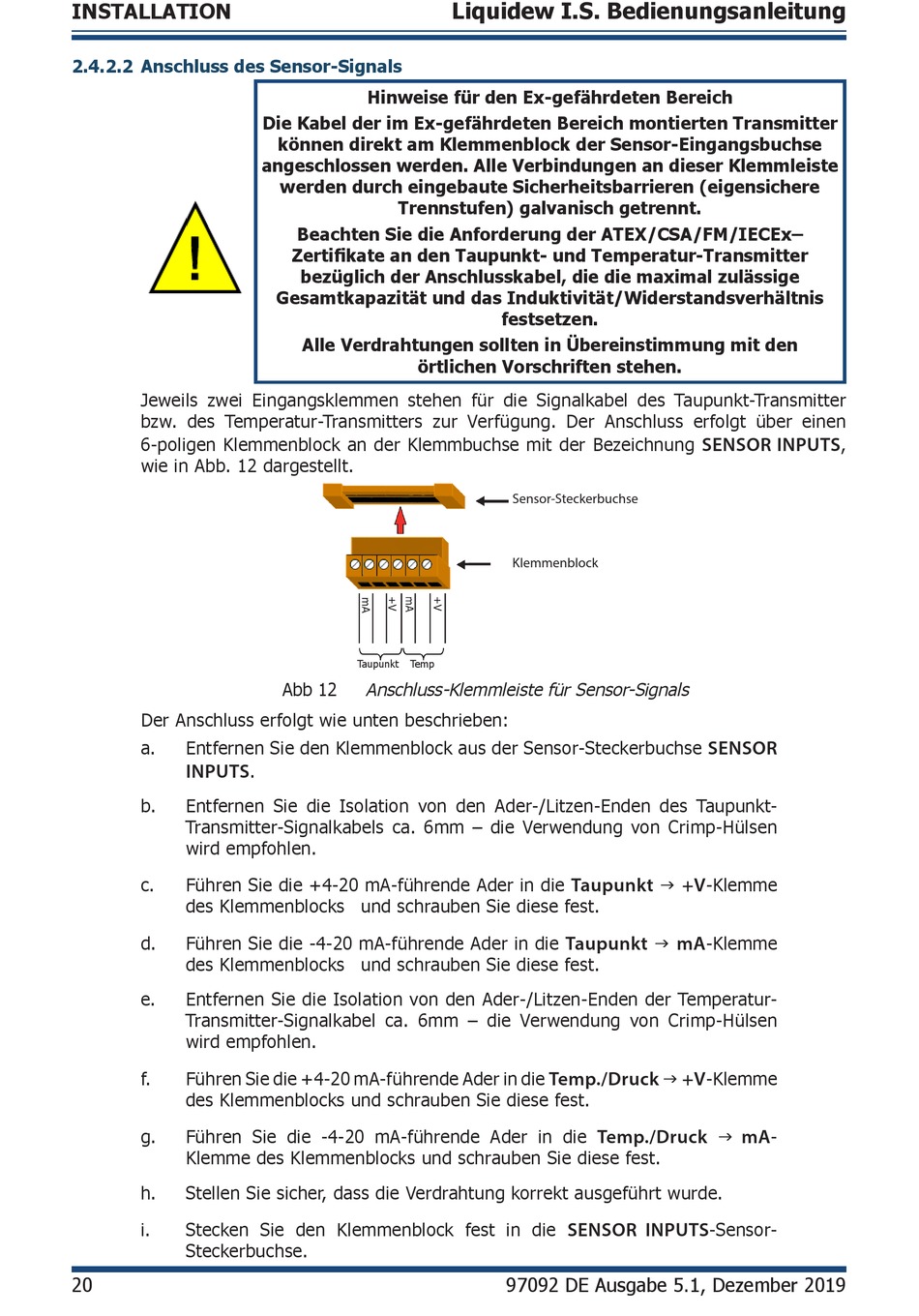

INSTALLATION
2.4.2.2 Anschluss des Sensor-Signals
Jeweils zwei Eingangsklemmen stehen für die Signalkabel des Taupunkt-Transmitter
bzw. des Temperatur-Transmitters zur Verfügung. Der Anschluss erfolgt über einen
6-poligen Klemmenblock an der Klemmbuchse mit der Bezeichnung
wie in Abb. 12 dargestellt.
Der Anschluss erfolgt wie unten beschrieben:
a.
Entfernen Sie den Klemmenblock aus der Sensor-Steckerbuchse
INPUTS
b.
Entfernen Sie die Isolation von den Ader-/Litzen-Enden des Taupunkt-
Transmitter-Signalkabels ca. 6mm – die Verwendung von Crimp-Hülsen
wird empfohlen.
c.
Führen Sie die +4-20 mA-führende Ader in die
des Klemmenblocks und schrauben Sie diese fest.
d.
Führen Sie die -4-20 mA-führende Ader in die
des Klemmenblocks und schrauben Sie diese fest.
e.
Entfernen Sie die Isolation von den Ader-/Litzen-Enden der Temperatur-
Transmitter-Signalkabel ca. 6mm – die Verwendung von Crimp-Hülsen
wird empfohlen.
f.
Führen Sie die +4-20 mA-führende Ader in die
des Klemmenblocks und schrauben Sie diese fest.
g.
Führen Sie die -4-20 mA-führende Ader in die
Klemme des Klemmenblocks und schrauben Sie diese fest.
h.
Stellen Sie sicher, dass die Verdrahtung korrekt ausgeführt wurde.
i.
Stecken Sie den Klemmenblock fest in die
Steckerbuchse.
20
Hinweise für den Ex-gefährdeten Bereich
Die Kabel der im Ex-gefährdeten Bereich montierten Transmitter
können direkt am Klemmenblock der Sensor-Eingangsbuchse
angeschlossen werden. Alle Verbindungen an dieser Klemmleiste
werden durch eingebaute Sicherheitsbarrieren (eigensichere
Trennstufen) galvanisch getrennt.
Beachten Sie die Anforderung der ATEX/CSA/FM/IECEx–
Zertifikate an den Taupunkt- und Temperatur-Transmitter
bezüglich der Anschlusskabel, die die maximal zulässige
Gesamtkapazität und das Induktivität/Widerstandsverhältnis
Alle Verdrahtungen sollten in Übereinstimmung mit den
örtlichen Vorschriften stehen.
Taupunkt
Temp
Anschluss-Klemmleiste für Sensor-Signals
Abb 12
.
Liquidew I.S. Bedienungsanleitung
festsetzen.
Sensor-Steckerbuchse
Klemmenblock
Taupunkt
Taupunkt
Temp./Druck
Temp./Druck
SENSOR INPUTS
97092 DE Ausgabe 5.1, Dezember 2019
SENSOR INPUTS
SENSOR
+V
-Klemme
mA
-Klemme
+V
-Klemme
mA
-
-Sensor-
,
