Liquidew I.S. Bedienungsanleitung
SENSOR INPUTS
Dew Point
mA
ALARMS
SP2 SP4
NO NC COM NO NO NC COM NO
LOCK
OFF ON
COMMS
Michell Instruments
Temp/Pres.
+V
mA
+V
SP1 SP3
OUTPUT
mA1 0V mA2
RS485

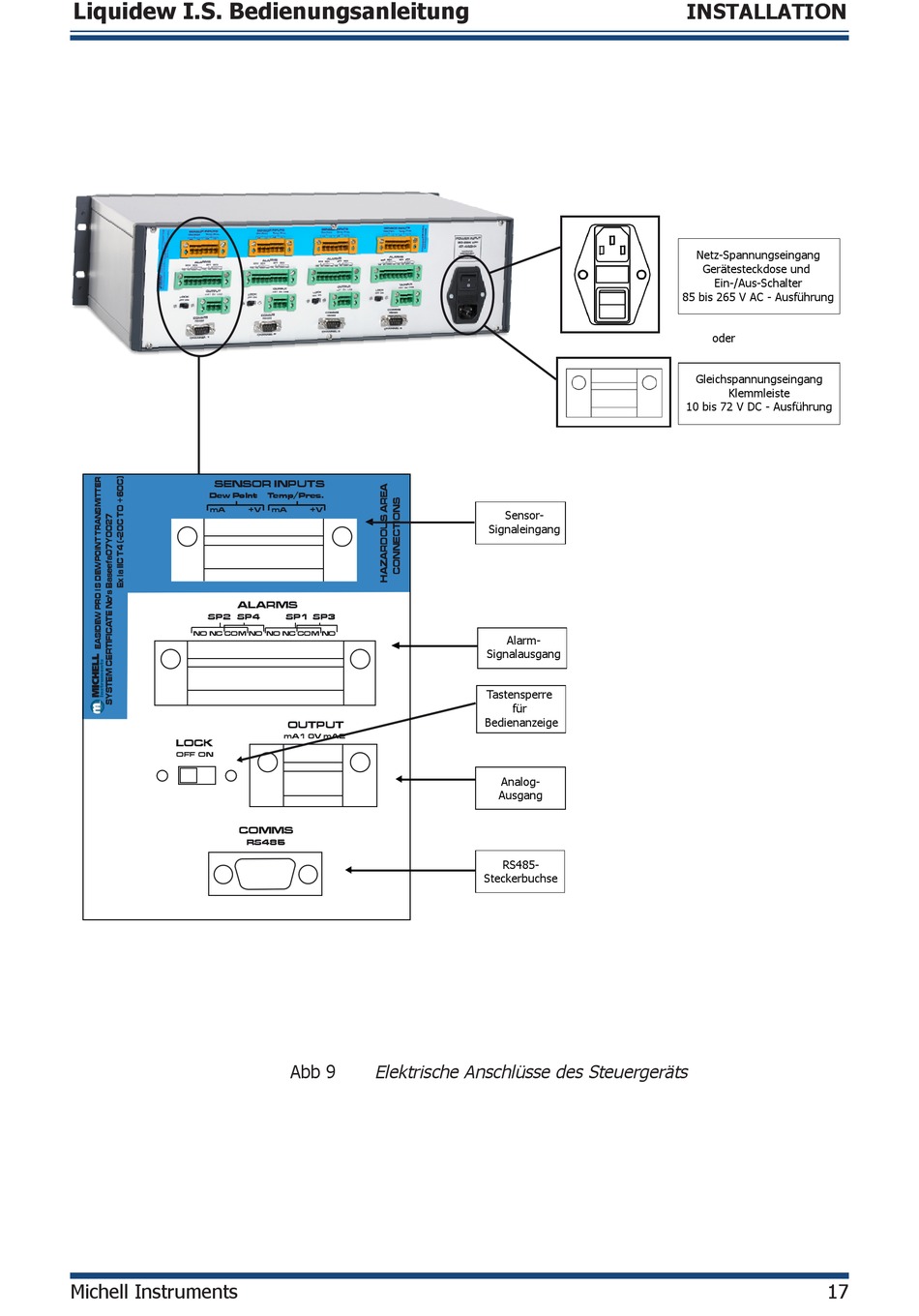

Elektrische Anschlüsse des Steuergeräts
Abb 9
Sensor-
Signaleingang
Alarm-
Signalausgang
Tastensperre
für
Bedienanzeige
Analog-
Ausgang
RS485-
Steckerbuchse
INSTALLATION
Netz-Spannungseingang
Gerätesteckdose und
Ein-/Aus-Schalter
85 bis 265 V AC - Ausführung
oder
Gleichspannungseingang
Klemmleiste
10 bis 72 V DC - Ausführung
