Promet I.S. Bedienungsanleitung
1.3

Sensor-Technologie

Um über eine lange Zeitspanne genaue Feuchtemessungen im Prozess zu gewährleisten,
ist es unablässig, den Sensor sehr robust und höchst zuverlässig auszulegen. Der
Keramik Metall-Oxid Spurenfeuchtesensor wird unter Anwendung neuester Dünn-
und Dickschicht-Technologie hergestellt. Der Keramiksensor reagiert direkt auf
Wasserdampfpartialdruckänderungen im Messgas, die einen direkten Bezug zur
Taupunkttemperatur aufweisen.
Trotz dieser extremen Ausprägung der Sensitivität auf Feuchteänderungen, verhält sich
der Michell Keramik Metall-Oxid Spurenfeuchtesensor auf Grund seines chemischen
Aufbaus inert zu nahezu jedem ihn umgebenden Gas und ist darüberhinaus mechanisch
sehr stabil ausgeführt.
Dieser Keramik
Wasserdampfpartialdruckänderungen. Die Kalibrierung ist durch Verwendung von
Taupunkt-Referenzen zertifiziert rückführbar auf die Standards von NPL (UK) und NIST
(USA).
Die Firmware
Feuchtegehalt für ideale Gase und Erdgas. Die Berechnung für Erdgas beinhaltet je
nach Kundenwunsch entweder die Vorgaben des IGT Forschungs-Bulletin Nr. 8 oder die
der erst kürzlich veröffentlichten ISO 18453.
Michell Instruments

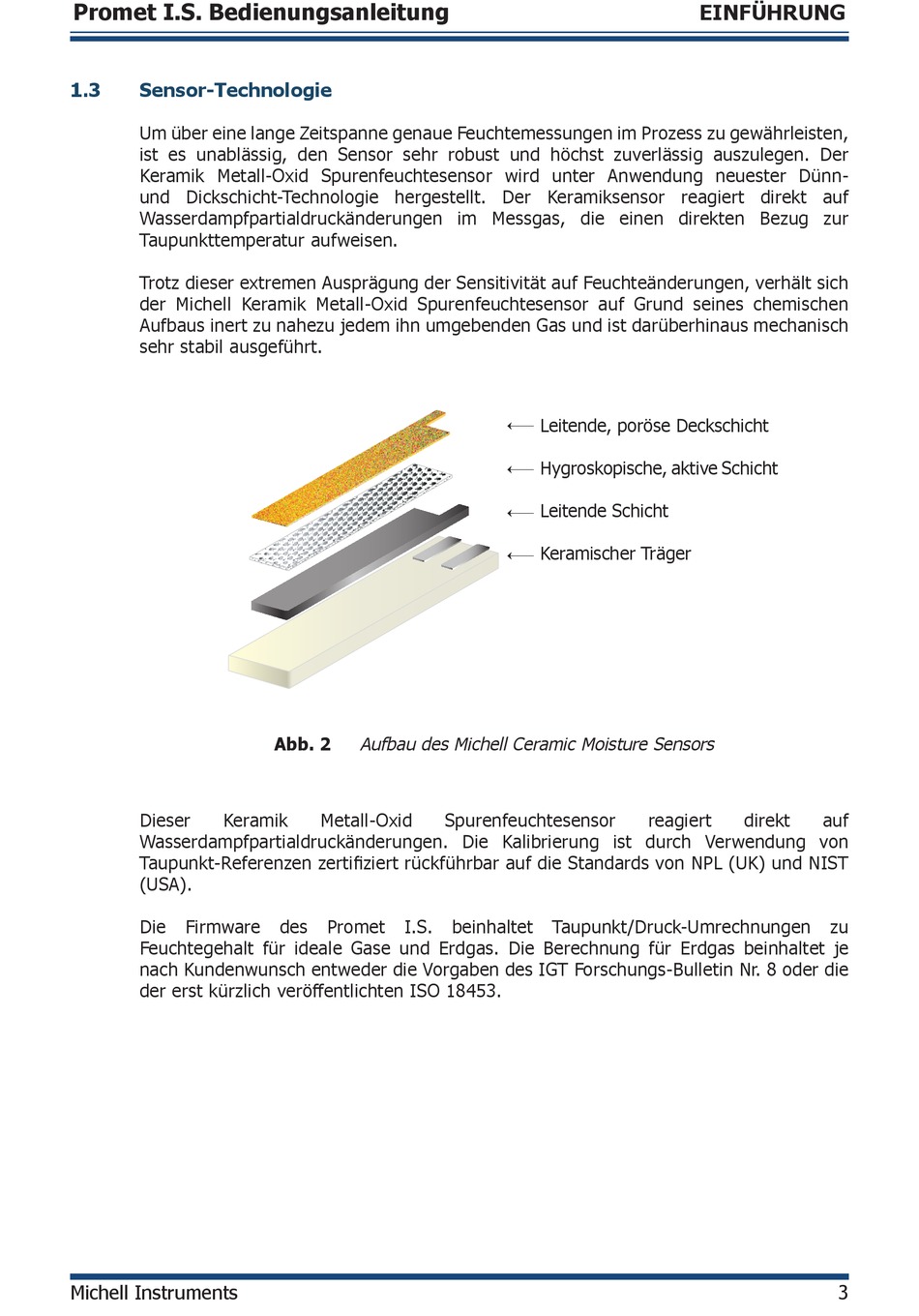

Abb. 2

Aufbau des Michell Ceramic Moisture Sensors

Metall-Oxid Spurenfeuchtesensor
des Promet I.S.
Leitende, poröse Deckschicht
Permeable Gold film

Hygroskopische, aktive Schicht
Hygroscopic Mono-layer

Leitende Schicht
Base Electrode

Keramischer Träger
Ceramic Substrate

beinhaltet Taupunkt/Druck-Umrechnungen
EINFÜHRUNG
reagiert direkt auf
zu
3
