Liquidew I.S. Bedienungsanleitung

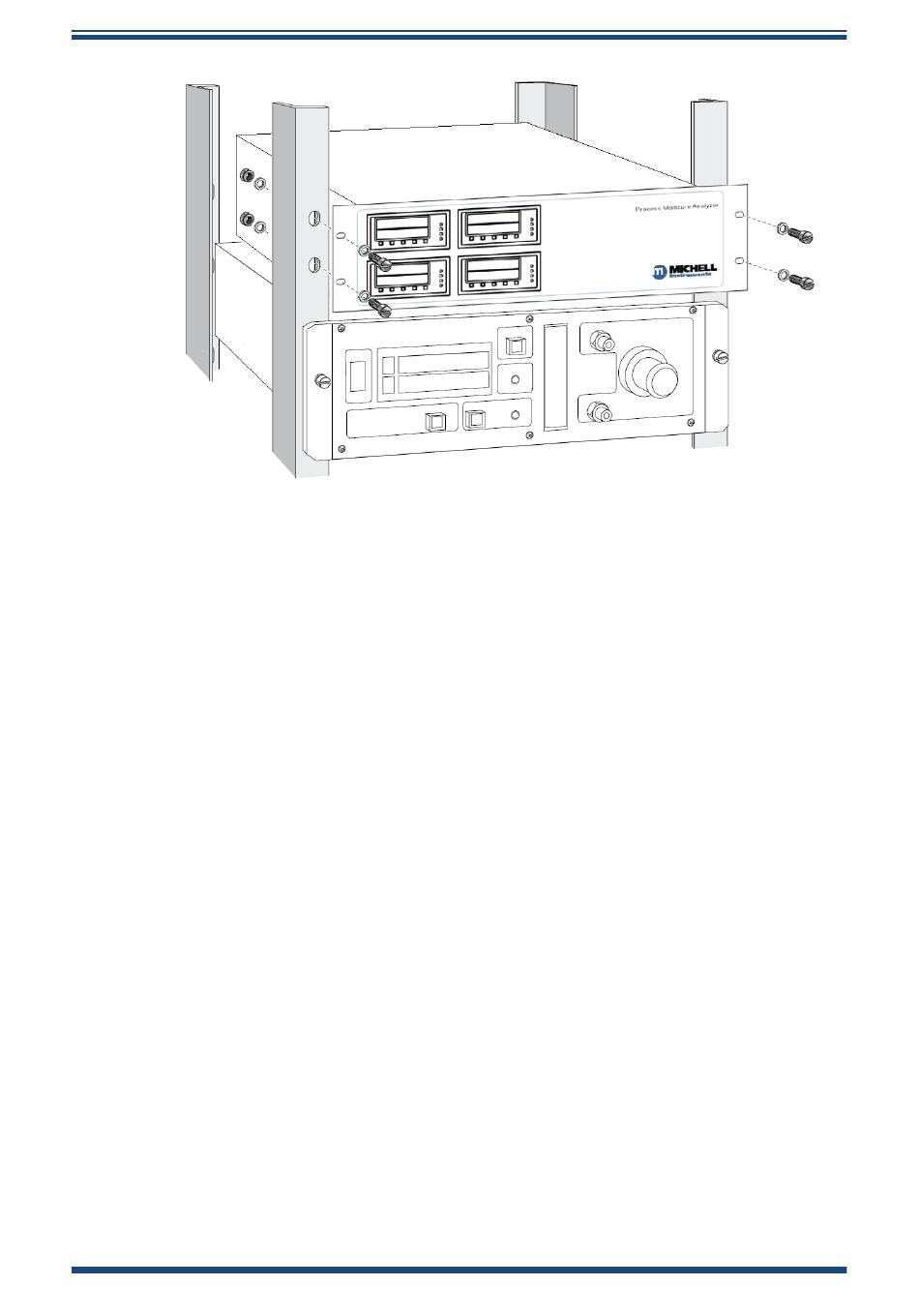

Abb. 6 zeigt die übliche Art der Befestigung eines Einbau-Geräts in einem normalen
19"-Schrank. Der Einbau des Steuergeräts erfolgt so:
a.
Entfernen Sie alle Steckverbinder für die elektrischen Anschlüsse.
b.
Falls erforderlich, entfernen Sie alle Abdeckungen vom Schrank, um freien
Zugang zur Seite und nach hinten zu erhalten.
c.
Befestigen Sie den Klemmenblock für die Sensor-Eingänge, die analogen
Ausgänge und die Alarm-Ausgänge auf die jeweilige Steckerbuchse an
der Gehäuserückwand und stellen Sie sicher, dass ausreichend Kabellänge
zum Herausnehmen des Geräts aus dem Schrank vorhanden ist.
d.
Schieben Sie das Gerät in den Schrank und entlasten Sie es soweit, um
die 4 Befestigungsschrauben einzustecken.
e.
Stellen Sie sicher, dass die Vorderseite des Geräts gerade ausgerichtet ist
und bündig mit der Schrankfront abschließt und drehen Sie die Schrauben
fest zu.
f.
Stecken Sie die Stecker auf die zugehörigen Anschlüsse auf der
Geräterückseite.
g.
Schließen Sie das Stromversorgungskabel an und schalten Sie am Ein-/
Aus-Schalter das Gerät ein.
h.
Befestigen Sie, soweit erforderlich, die entfernten Abdeckungen wieder
am Schrank.
Hinweis: Lassen Sie einen Raum von mindestens 100mm hinter dem Gehäuse
des Steuergeräts für Kabel und Belüftung frei.
Michell Instruments
Abb 6
Befestigung im Einbauschrank
INSTALLATION
11
