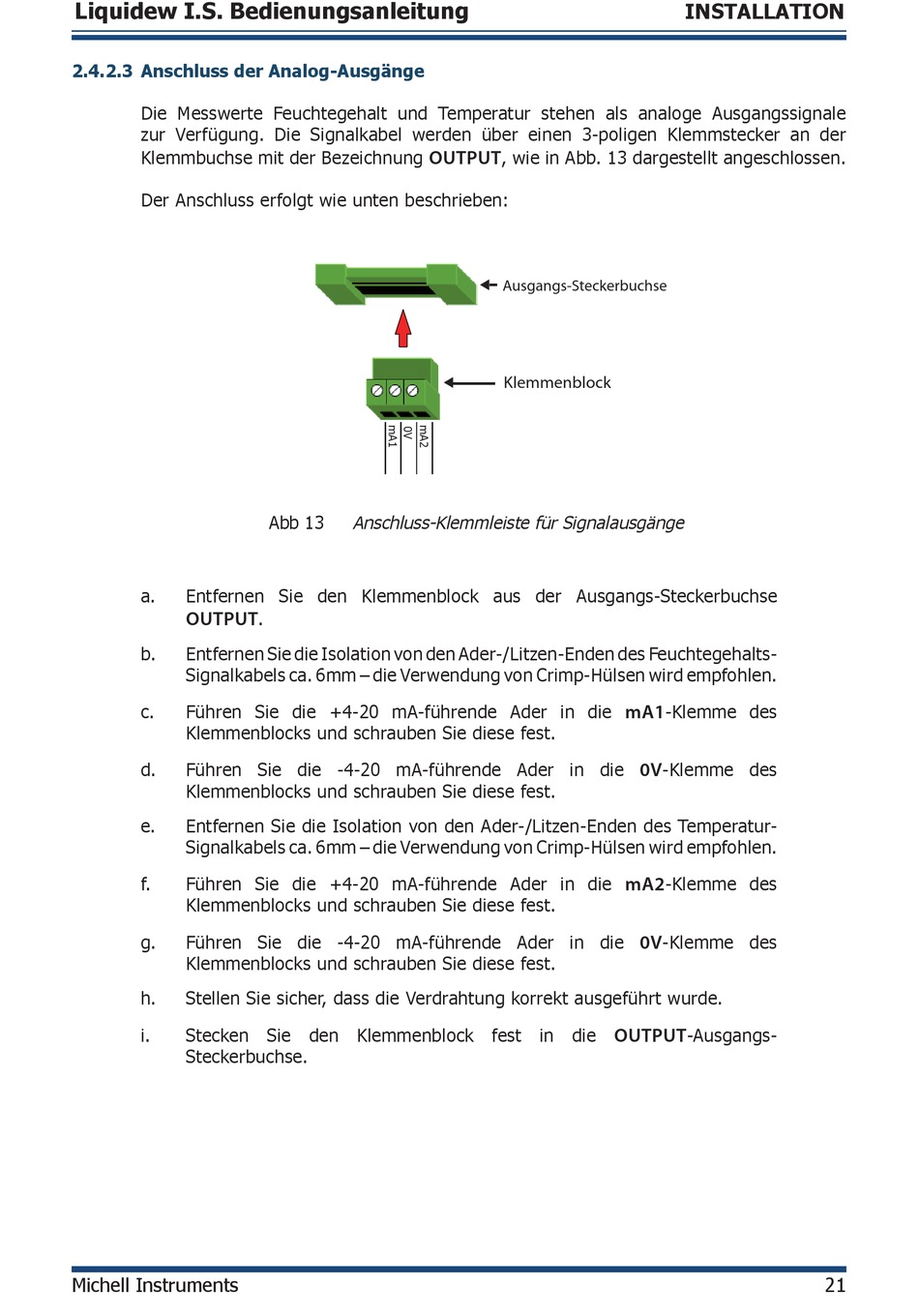

Liquidew I.S. Bedienungsanleitung
2.4.2.3 Anschluss der Analog-Ausgänge
Die Messwerte Feuchtegehalt und Temperatur stehen als analoge Ausgangssignale
zur Verfügung. Die Signalkabel werden über einen 3-poligen Klemmstecker an der
Klemmbuchse mit der Bezeichnung
Der Anschluss erfolgt wie unten beschrieben:
a.
Entfernen Sie den Klemmenblock aus der Ausgangs-Steckerbuchse
OUTPUT
b.
Entfernen Sie die Isolation von den Ader-/Litzen-Enden des Feuchtegehalts-
Signalkabels ca. 6mm – die Verwendung von Crimp-Hülsen wird empfohlen.
c.
Führen Sie die +4-20 mA-führende Ader in die
Klemmenblocks und schrauben Sie diese fest.
d.
Führen Sie die -4-20 mA-führende Ader in die
Klemmenblocks und schrauben Sie diese fest.
e.
Entfernen Sie die Isolation von den Ader-/Litzen-Enden des Temperatur-
Signalkabels ca. 6mm – die Verwendung von Crimp-Hülsen wird empfohlen.
f.
Führen Sie die +4-20 mA-führende Ader in die
Klemmenblocks und schrauben Sie diese fest.
g.
Führen Sie die -4-20 mA-führende Ader in die
Klemmenblocks und schrauben Sie diese fest.
h.
Stellen Sie sicher, dass die Verdrahtung korrekt ausgeführt wurde.
i.
Stecken Sie den Klemmenblock fest in die
Steckerbuchse.
Michell Instruments
OUTPUT
Anschluss-Klemmleiste für Signalausgänge
Abb 13
.
, wie in Abb. 13 dargestellt angeschlossen.
Ausgangs-Steckerbuchse
Klemmenblock
OUTPUT
INSTALLATION
mA1
-Klemme des
0V
-Klemme des
mA2
-Klemme des
0V
-Klemme des
