Die Fahrpultmodule REM400 und REM500 bieten Steuereingänge über die Multifunktionstasten, Mehr-Wege-Schalter (nur
REM400) und Klinkenbuchsen. Die linke Klinkenbuchse bei beiden Modulen kann für eine EIN-/AUS-Taste genutzt werden.
Die Verstellmotormodule ACT200 und ACT400 stellen jeweils vier Steuereingänge über den CI-Anschluss zur Verfügung.
Das Input-Modul IN500 stellt zwei Steuereingänge über den DB9-Anschluss und zwei über die Klinkenbuchse zur Verfügung.
Das Input-Modul IN200 stellt sechs Steuereingänge über den DB9-Anschluss und zwei über die Klinkenbuchse zur Verfügung.
Für detailliertere Angaben zu den Steuereingängen der einzelnen Module siehe 5.2.5 Arten und Optionen von
Steuereingängen, Seite 94.
Komplexe Konfigurationen, die für den Hersteller vorkonfiguriert wurden, sind nicht zugänglich; sie sind mit den
folgenden Symbolen gekennzeichnet:

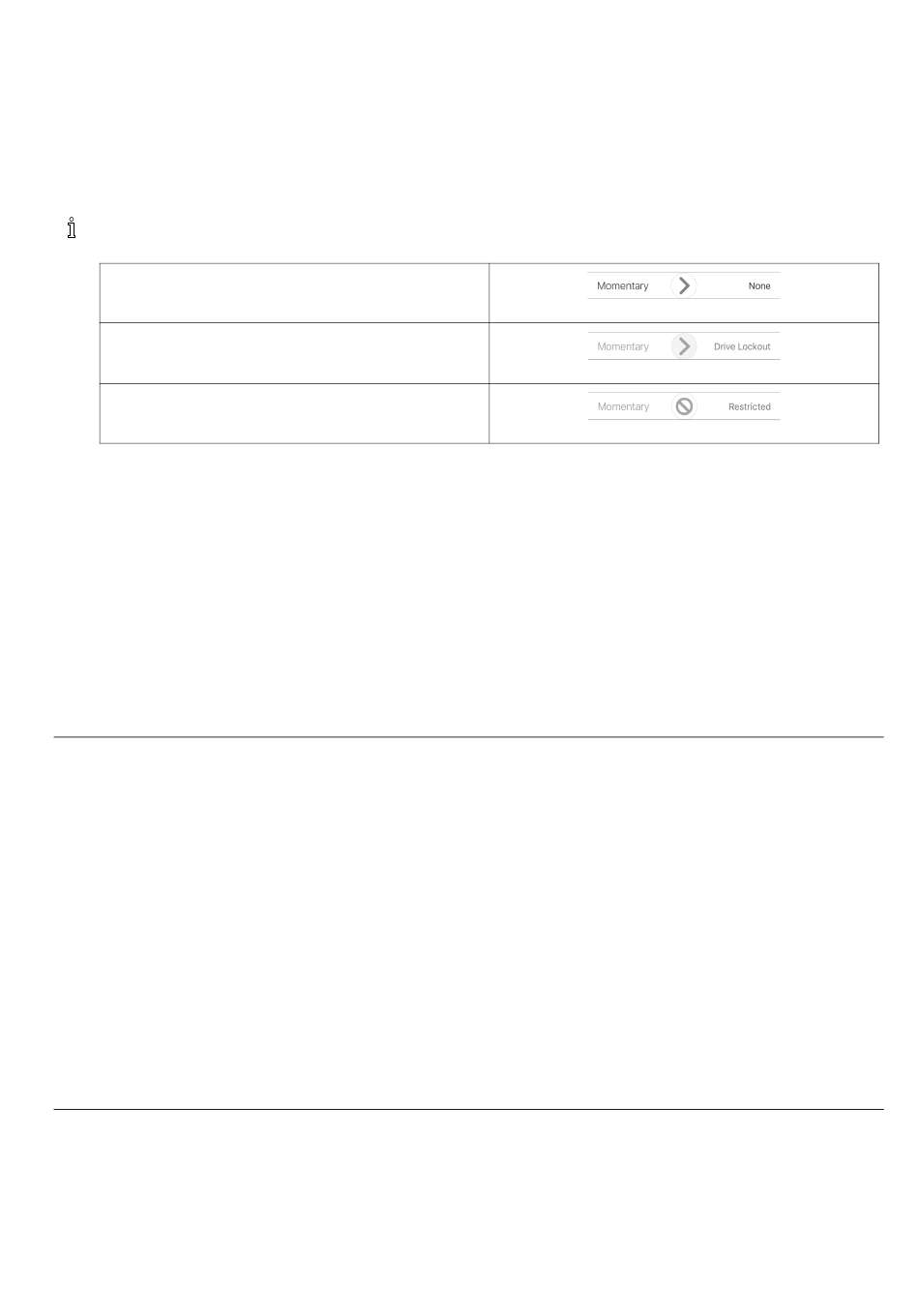

Konfigurierbar: Ist er konfiguriert, kann der Slot die
Konfigurationsübersicht anzeigen.
Nicht konfigurierbar: Der Slot kann die
Konfigurationsübersicht anzeigen.
Eingeschränkt: Aufgrund ihrer Komplexität kann der
Slot die Konfigurationsübersicht nicht anzeigen.
Ausgänge
Unterstützte Ausgänge:
• Seating
• Drive
• Control Outputs (Ausgangsmodul)
• Functions
• Navigation
• Lighting
• Horn
• Connectivity
Sitzverstellung: Wählen Sie Seating, um einen Ausgang für die Einstellung der Position des Sitzes, der Rückenlehne und der
Beine auszuwählen. Dieser Ausgang kann umgeschaltet, geschaltet und gerastet werden.
Ausgang
Seating (Sitzverstellung)
Antrieb: Wählen Sie Drive, um den Ausgang für die Steuerung der Rollstuhlgeschwindigkeit und das Umschalten zwischen
Vorwärts- und Rückwärtsfahrt festzulegen.
Ausgang
Drive (Antrieb)
1606717-H
Auswahl 1
Tilt (Sitzwinkelverstellung)
Recline (Rückenlehnenneigung)
Elevate (Anheben)
Left Leg (Linkes Bein)
Right Leg (Rechtes Bein)
Both Legs (Beide Beine)
Recline and Legs
(Rückenlehnenneigung und Beine)
LNX (LNX)
Auswahl 1
Increment Speed (Geschwindigkeit
erhöhen)
Decrement Speed (Geschwindigkeit
reduzieren)
Toggle Reverse (Fahrtrichtung
wechseln)
Fig. 5-4
Fig. 5-5
Fig. 5-6
Auswahl 2
Toggle (Umschalten)
Toggle Latch (Rastend mit
Umschaltung)
Switched Extend (Geschaltetes
Ausfahren)
Switched Retract (Geschaltetes
Einfahren)
Latched Extend (Gerastetes Ausfahren)
Latched Retract (Gerastetes Einfahren)
