Invacare® LiNX
Die Universalfunktion ist sowohl für die 3Q- wie auch für die 4Q-Navigation geeignet und kann mittels einer Reihe von
Systemsteuereingängen wie Fahrpulten, Schaltern und Kopfsteuerung bedient werden.
Universalfunktionen können jedem Profil außer dem Begleitpersonenprofil hinzugefügt und für die Bedienung der folgenden
Funktionen usw. konfiguriert werden:
Hupe
Warnblinker
Positionsleuchten
Blinker
Steuerausgänge (am LiNX-Ausgangsmodul)
Schalten mehrerer Ausgänge
Die Anzahl der Ausgänge, die durch eine einzige Systemsteuereingangsanforderung geschaltet werden können, wird durch
Allow Multiple Quadrants (Mehrere Quadranten zulassen) gesteuert.
Standardmäßig schaltet ein Quadrant einen einzigen Ausgang.
Wenn jedoch Allow Multiple Quadrants (Mehrere Quadranten zulassen) auf On (Ein)/Yes (Ja) eingestellt ist, dann können
zwei Ausgänge gleichzeitig geschaltet werden, indem zwei benachbarte Quadranten ausgewählt werden.
Die Auswahl angrenzender Quadranten erfolgt, indem ein joystick-basierter Systemsteuereingang diagonal (zwischen die
Quadranten) ausgelenkt oder bei einem schalterbasierten Systemsteuereingang eine der folgenden Schalterkombinationen
gewählt wird: vorwärts/links, vorwärts/rechts, rückwärts/links, rückwärts/rechts.
Hinzufügen von Ausgängen
Um einer Universalfunktion einen Ausgang hinzuzufügen, gehen Sie wie folgt vor:
Zuweisen eines Ausgangs zu einem Schalter
Festlegen des Verhaltens des Ausgangs
Auswählen eines Anzeigesymbols für den Schalter
158

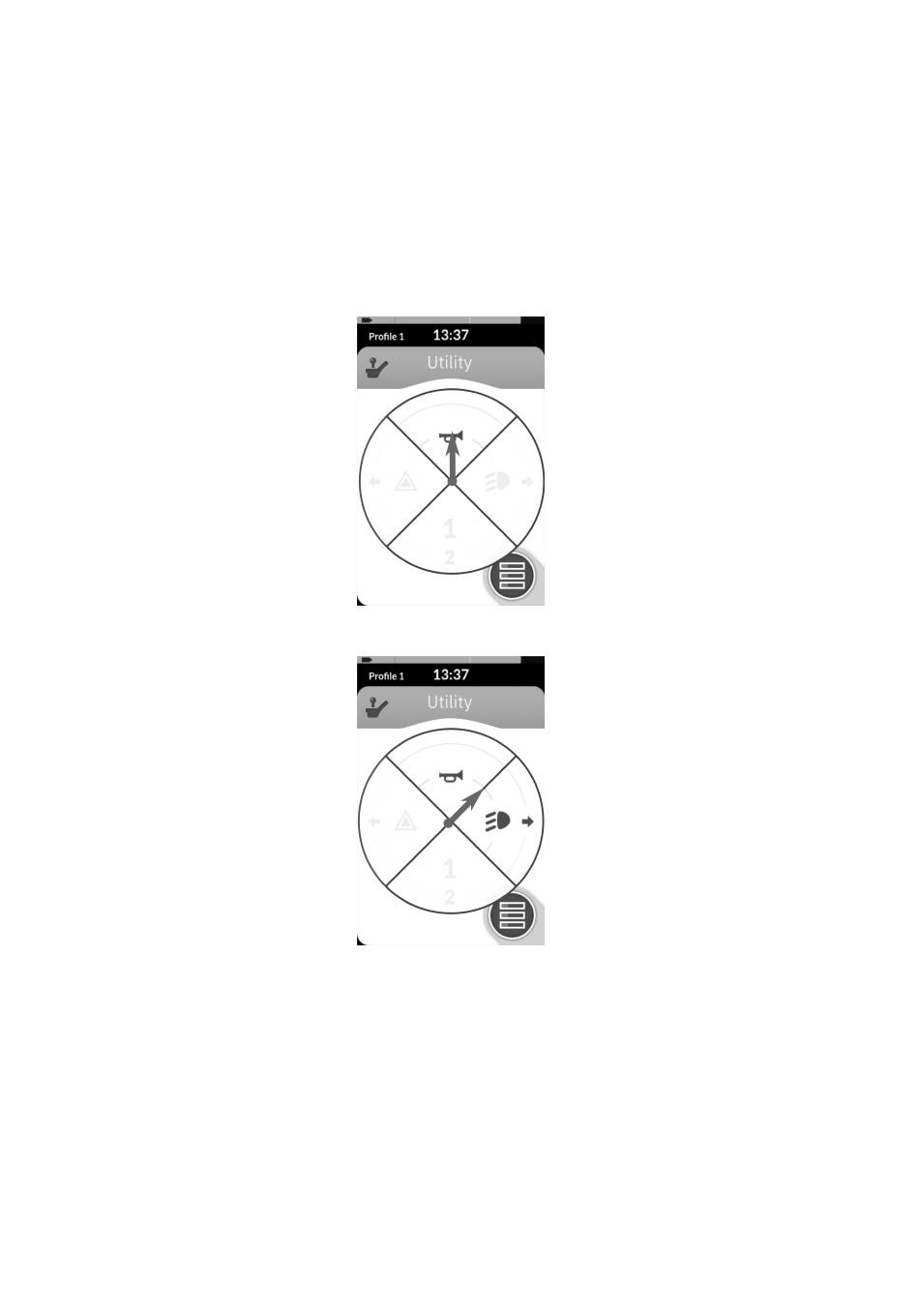

Fig. 9-58
Fig. 9-59
1606717-H
