Invacare® LiNX

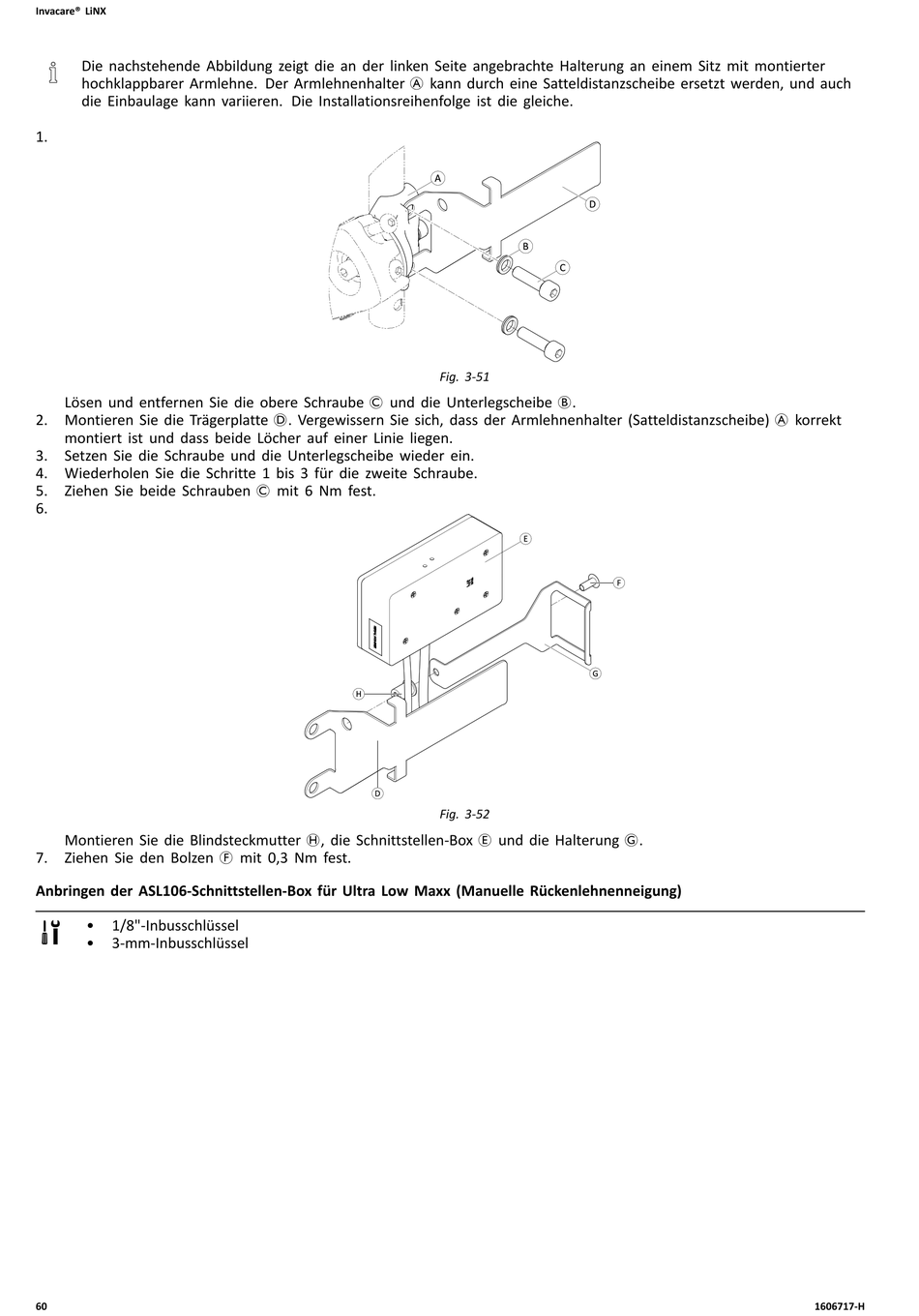

Die nachstehende Abbildung zeigt die an der linken Seite angebrachte Halterung an einem Sitz mit montierter
hochklappbarer Armlehne. Der Armlehnenhalter A kann durch eine Satteldistanzscheibe ersetzt werden, und auch
die Einbaulage kann variieren. Die Installationsreihenfolge ist die gleiche.
1.
Lösen und entfernen Sie die obere Schraube C und die Unterlegscheibe B.
2. Montieren Sie die Trägerplatte D. Vergewissern Sie sich, dass der Armlehnenhalter (Satteldistanzscheibe) A korrekt
montiert ist und dass beide Löcher auf einer Linie liegen.
3. Setzen Sie die Schraube und die Unterlegscheibe wieder ein.
4. Wiederholen Sie die Schritte 1 bis 3 für die zweite Schraube.
5. Ziehen Sie beide Schrauben C mit 6 Nm fest.
6.
Montieren Sie die Blindsteckmutter H, die Schnittstellen-Box E und die Halterung G.
7. Ziehen Sie den Bolzen F mit 0,3 Nm fest.
Anbringen der ASL106-Schnittstellen-Box für Ultra Low Maxx (Manuelle Rückenlehnenneigung)
• 1/8"-Inbusschlüssel
• 3-mm-Inbusschlüssel
60
Fig. 3-51
Fig. 3-52
