Invacare® LiNX

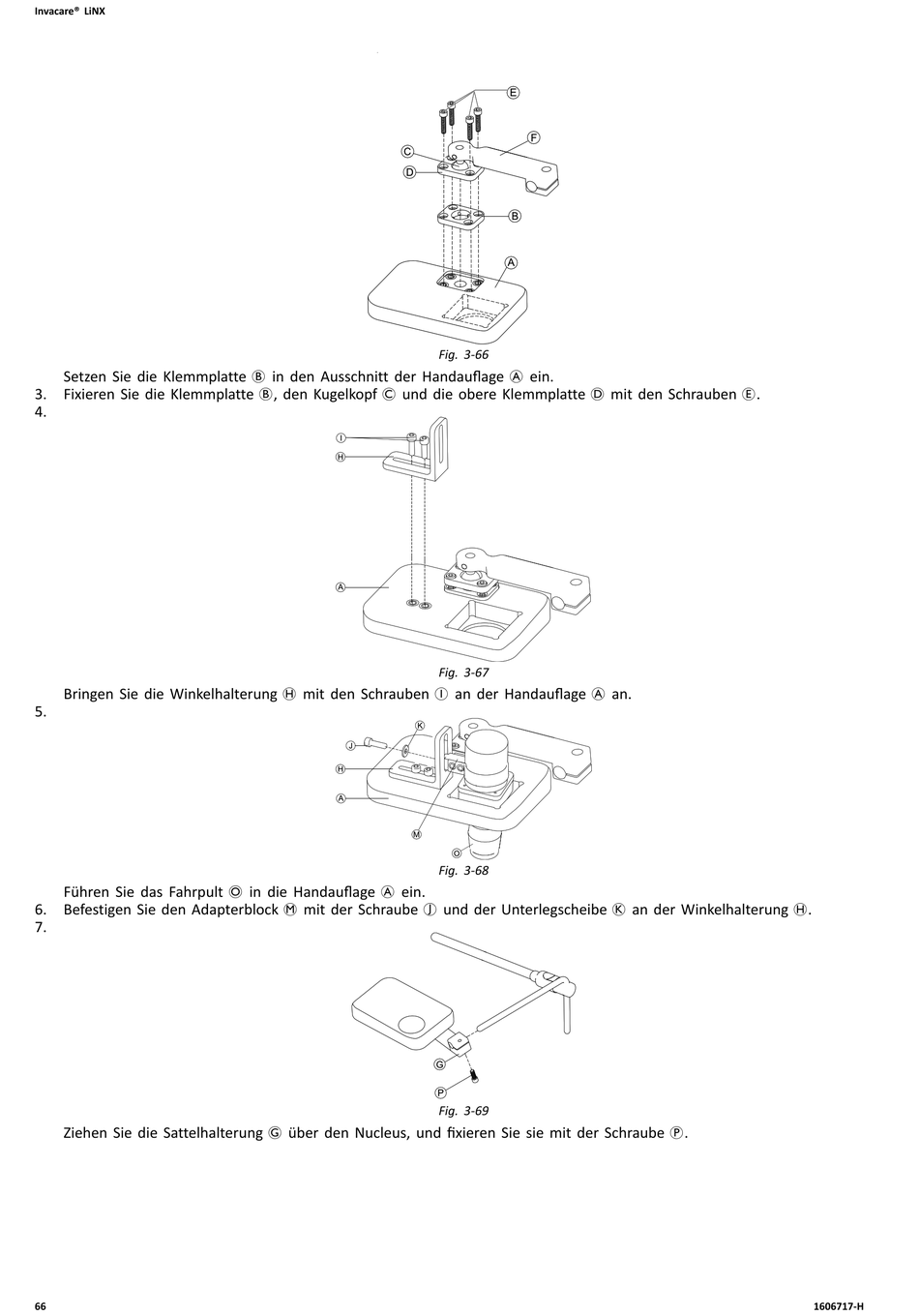

Setzen Sie die Klemmplatte B in den Ausschnitt der Handauflage A ein.
3. Fixieren Sie die Klemmplatte B, den Kugelkopf C und die obere Klemmplatte D mit den Schrauben E.
4.
Bringen Sie die Winkelhalterung H mit den Schrauben I an der Handauflage A an.
5.
Führen Sie das Fahrpult O in die Handauflage A ein.
6. Befestigen Sie den Adapterblock M mit der Schraube J und der Unterlegscheibe K an der Winkelhalterung H.
7.
Ziehen Sie die Sattelhalterung G über den Nucleus, und fixieren Sie sie mit der Schraube P.
66
Fig. 3-66
Fig. 3-67
Fig. 3-68
Fig. 3-69
1606717-H
