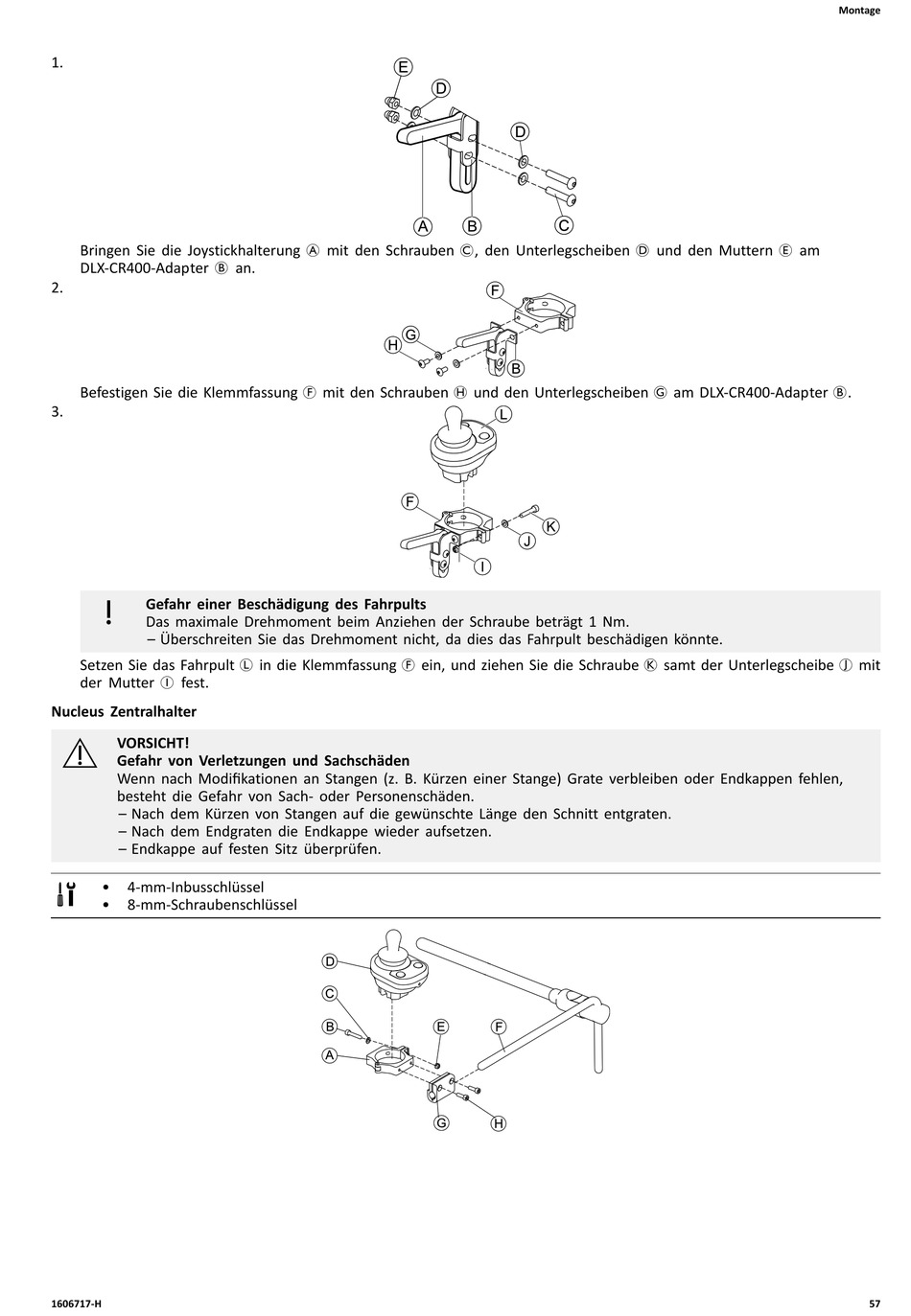

Invacare LiNX Servicehandbuch Seite 57

1.
Bringen Sie die Joystickhalterung A mit den Schrauben C, den Unterlegscheiben D und den Muttern E am
DLX-CR400-Adapter B an.
2.
Befestigen Sie die Klemmfassung F mit den Schrauben H und den Unterlegscheiben G am DLX-CR400-Adapter B.
3.
Gefahr einer Beschädigung des Fahrpults
Das maximale Drehmoment beim Anziehen der Schraube beträgt 1 Nm.
– Überschreiten Sie das Drehmoment nicht, da dies das Fahrpult beschädigen könnte.
Setzen Sie das Fahrpult L in die Klemmfassung F ein, und ziehen Sie die Schraube K samt der Unterlegscheibe J mit
der Mutter I fest.
Nucleus Zentralhalter
VORSICHT!
Gefahr von Verletzungen und Sachschäden
Wenn nach Modifikationen an Stangen (z. B. Kürzen einer Stange) Grate verbleiben oder Endkappen fehlen,
besteht die Gefahr von Sach- oder Personenschäden.
– Nach dem Kürzen von Stangen auf die gewünschte Länge den Schnitt entgraten.
– Nach dem Endgraten die Endkappe wieder aufsetzen.
– Endkappe auf festen Sitz überprüfen.
• 4-mm-Inbusschlüssel
• 8-mm-Schraubenschlüssel
