Invacare LiNX Servicehandbuch Seite 29

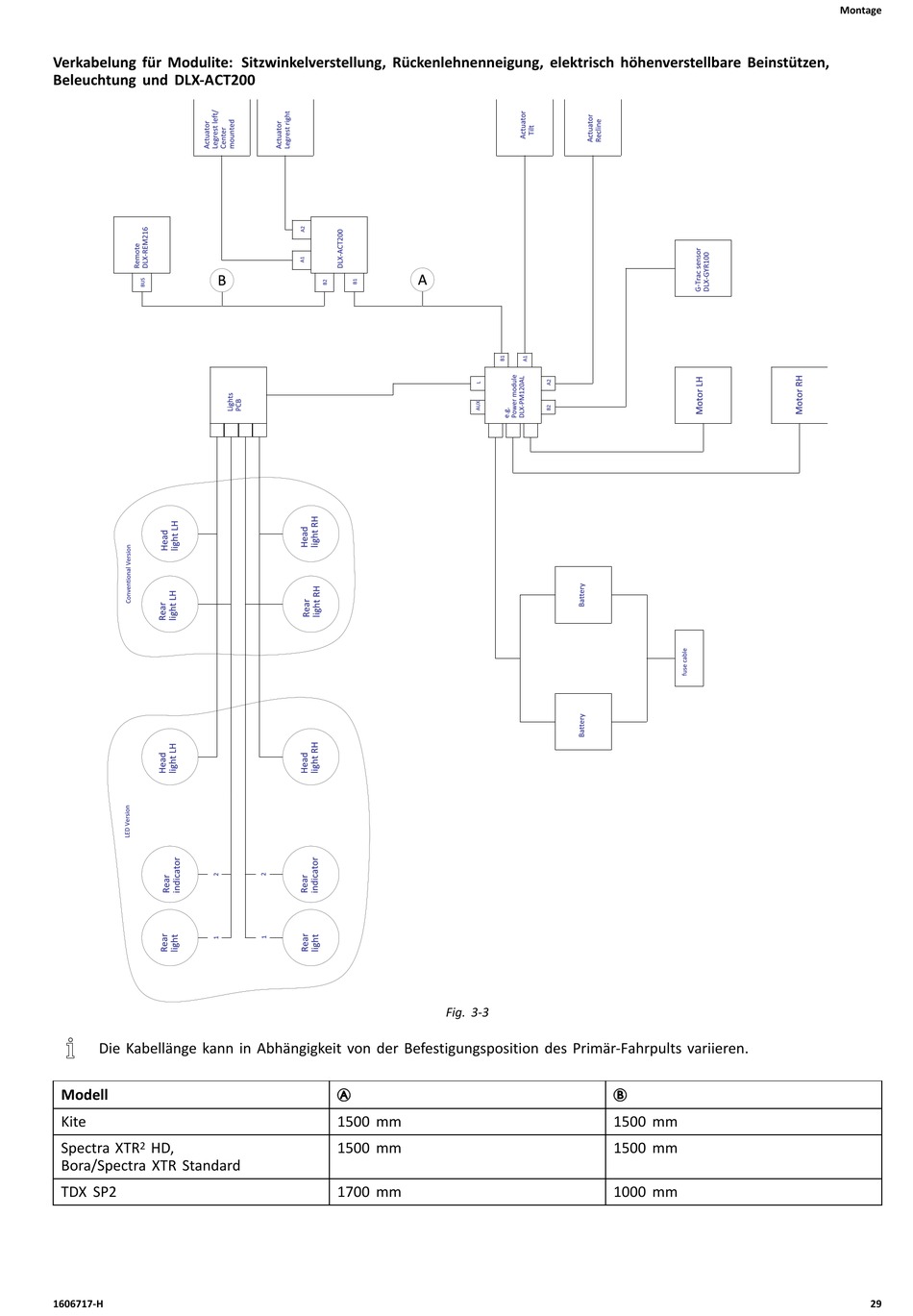

Verkabelung für Modulite: Sitzwinkelverstellung, Rückenlehnenneigung, elektrisch höhenverstellbare Beinstützen,
Beleuchtung und DLX-ACT200
Die Kabellänge kann in Abhängigkeit von der Befestigungsposition des Primär-Fahrpults variieren.
Modell
Kite
Spectra XTR 2 HD,
Bora/Spectra XTR Standard
TDX SP2
1606717-H
Fig. 3-3
A A A
1500 mm
1500 mm
1700 mm
B B B
1500 mm
1500 mm
1000 mm
Montage
29
