3.

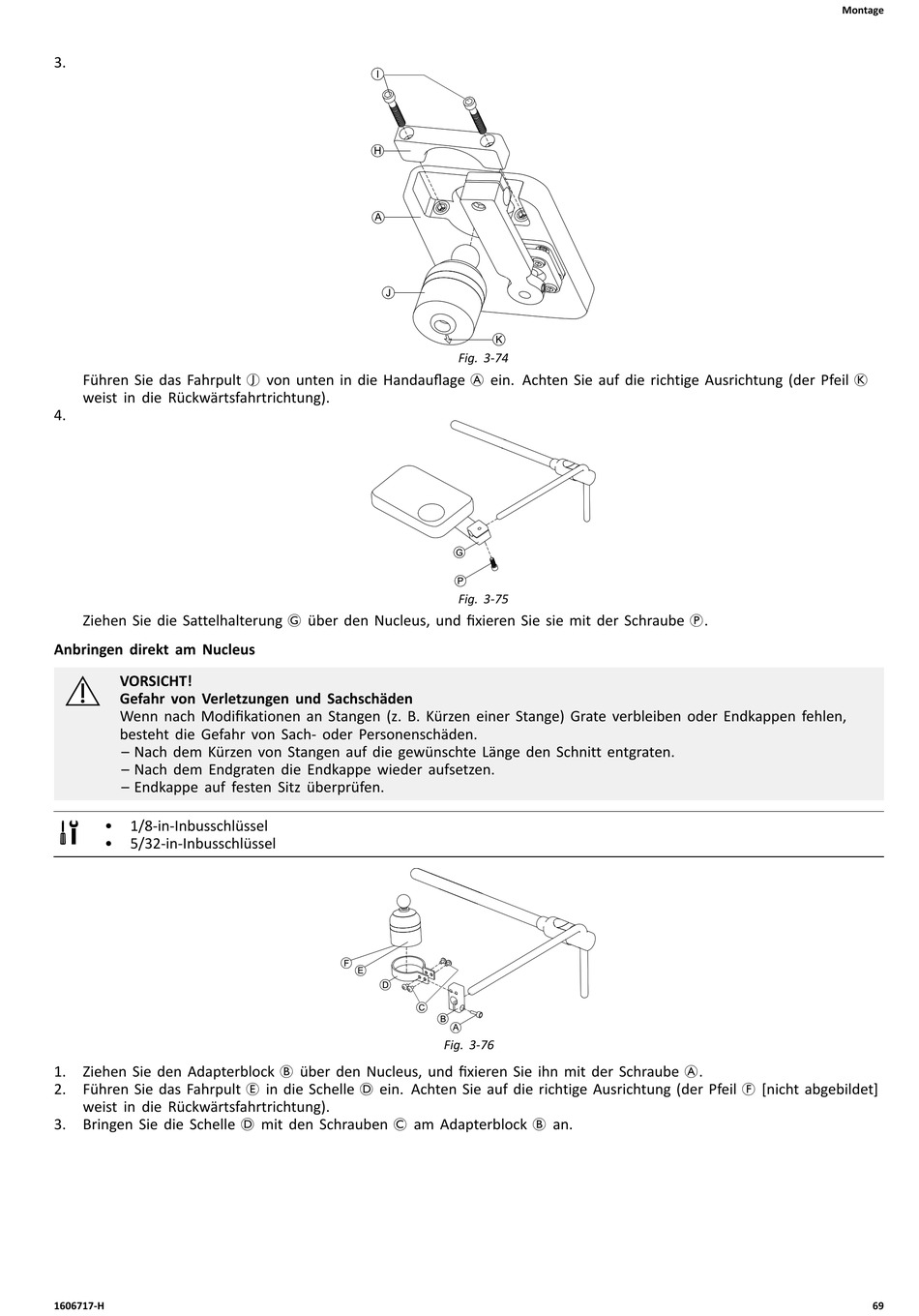

Führen Sie das Fahrpult J von unten in die Handauflage A ein. Achten Sie auf die richtige Ausrichtung (der Pfeil K
weist in die Rückwärtsfahrtrichtung).
4.
Ziehen Sie die Sattelhalterung G über den Nucleus, und fixieren Sie sie mit der Schraube P.
Anbringen direkt am Nucleus
VORSICHT!
Gefahr von Verletzungen und Sachschäden
Wenn nach Modifikationen an Stangen (z. B. Kürzen einer Stange) Grate verbleiben oder Endkappen fehlen,
besteht die Gefahr von Sach- oder Personenschäden.
– Nach dem Kürzen von Stangen auf die gewünschte Länge den Schnitt entgraten.
– Nach dem Endgraten die Endkappe wieder aufsetzen.
– Endkappe auf festen Sitz überprüfen.
• 1/8-in-Inbusschlüssel
• 5/32-in-Inbusschlüssel
1. Ziehen Sie den Adapterblock B über den Nucleus, und fixieren Sie ihn mit der Schraube A.
2. Führen Sie das Fahrpult E in die Schelle D ein. Achten Sie auf die richtige Ausrichtung (der Pfeil F [nicht abgebildet]
weist in die Rückwärtsfahrtrichtung).
3. Bringen Sie die Schelle D mit den Schrauben C am Adapterblock B an.
1606717-H
Fig. 3-74
Fig. 3-75
Fig. 3-76
