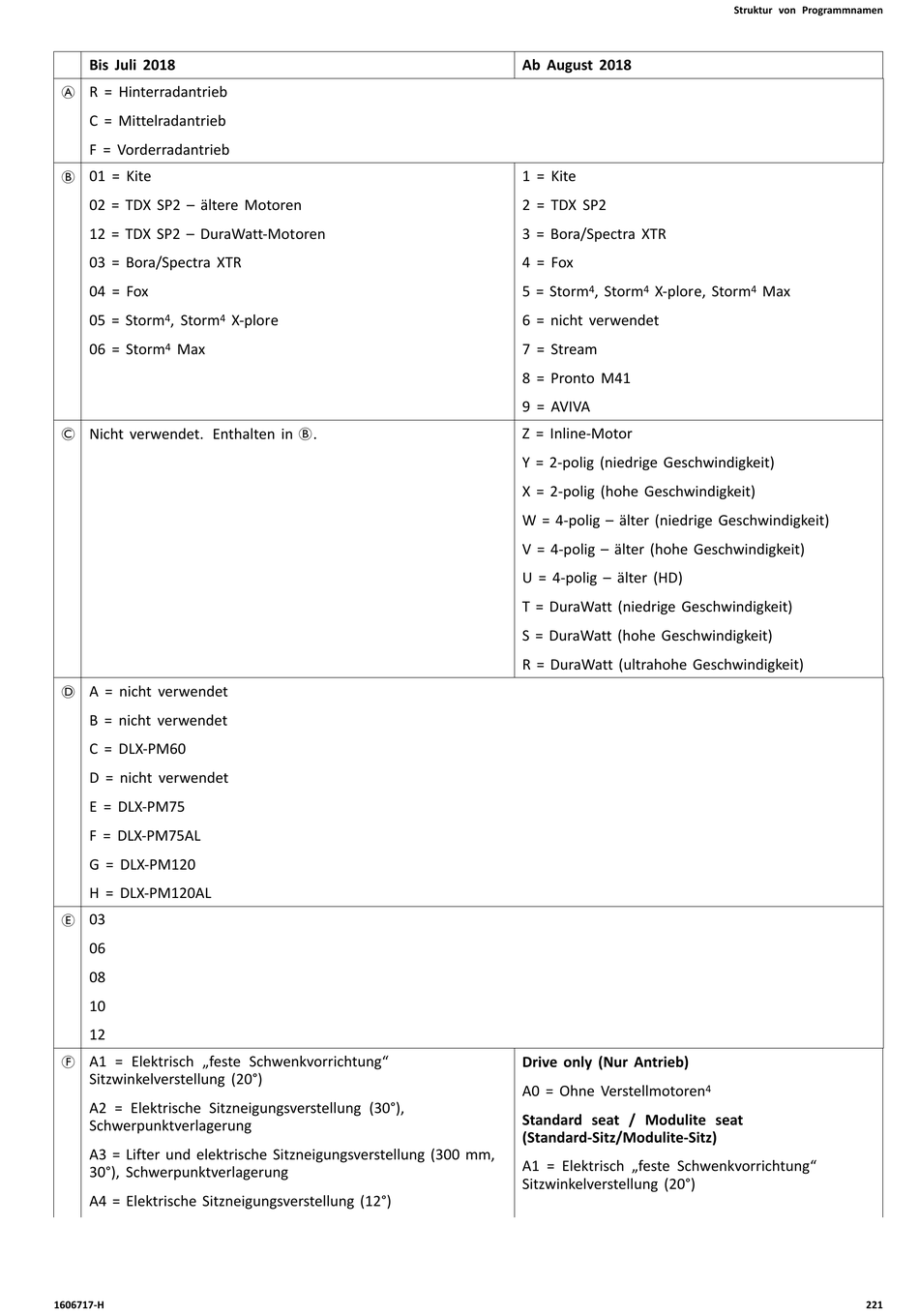

Invacare LiNX Servicehandbuch Seite 221

Bis Juli 2018
A R = Hinterradantrieb
C = Mittelradantrieb
F = Vorderradantrieb
B 01 = Kite
02 = TDX SP2 – ältere Motoren
12 = TDX SP2 – DuraWatt-Motoren
03 = Bora/Spectra XTR
04 = Fox
05 = Storm 4 , Storm 4
06 = Storm 4 Max
C Nicht verwendet. Enthalten in B.
D A = nicht verwendet
B = nicht verwendet
C = DLX-PM60
D = nicht verwendet
E = DLX-PM75
F = DLX-PM75AL
G = DLX-PM120
H = DLX-PM120AL
E 03
06
08
10
12
F A1 = Elektrisch „feste Schwenkvorrichtung"
Sitzwinkelverstellung (20°)
A2 = Elektrische Sitzneigungsverstellung (30°),
Schwerpunktverlagerung
A3 = Lifter und elektrische Sitzneigungsverstellung (300 mm,
30°), Schwerpunktverlagerung
A4 = Elektrische Sitzneigungsverstellung (12°)
1606717-H
X-plore
Ab August 2018
1 = Kite
2 = TDX SP2
3 = Bora/Spectra XTR
4 = Fox
5 = Storm 4 , Storm 4 X-plore, Storm
6 = nicht verwendet
7 = Stream
8 = Pronto M41
9 = AVIVA
Z = Inline-Motor
Y = 2-polig (niedrige Geschwindigkeit)
X = 2-polig (hohe Geschwindigkeit)
W = 4-polig – älter (niedrige Geschwindigkeit)
V = 4-polig – älter (hohe Geschwindigkeit)
U = 4-polig – älter (HD)
T = DuraWatt (niedrige Geschwindigkeit)
S = DuraWatt (hohe Geschwindigkeit)
R = DuraWatt (ultrahohe Geschwindigkeit)
Drive only (Nur Antrieb)
A0 = Ohne Verstellmotoren
Standard seat / Modulite seat
(Standard-Sitz/Modulite-Sitz)
A1 = Elektrisch „feste Schwenkvorrichtung"
Sitzwinkelverstellung (20°)
Struktur von Programmnamen
4 Max
4
