Auswählen und Konfigurieren des Steuereingangs
1. Öffnen Sie in der ersten Navigationsleiste A den Eintrag Modules (Module).
2. Wählen Sie in der Navigationsleiste Modules (Module)B das Modul aus, an das Ihr Systemsteuereingang
angeschlossen ist.
Wenn Sie beispielsweise einen Buddy-Button an einen der CI-Kontakte des Powermoduls angeschlossen haben,
wählen Sie Power Module (Powermodul). Wenn Sie eine der Multifunktionstasten des REM400 verwenden
möchten, wählen Sie REM 4xx.
3. Blättern Sie nach unten zu Port Settings (Anschlusseinstellungen) C für den zu konfigurierenden Steuereingang.
Wenn Sie beispielsweise eine EIN-/AUS-Taste an die linke Klinkenbuchse eines REM400 anschließen möchten,
scrollen Sie nach unten zu Left Jack Socket (J1) Tip — Port Settings (Spitzenkontakt linke Klinkenbuchse [J1] –
Anschlusseinstellungen).
4. Tippen Sie unter Port Settings (Anschlusseinstellungen) auf Input Type (Art des Eingangs) D, um die verfügbaren
Eingangsarten anzuzeigen.
Die Eingangsarten unterscheiden sich je nach Modul und Ihrer LiNX Zugriffsschlüsselstufe. Eine oder mehrere
der folgenden Eingangsarten können verfügbar sein:
• Not Connected (Nicht verbunden)
• 10–Way Switch (10-Wege-Schalter)
• Resistor Bands (Widerstandsbereiche)
• Button (Taste)
• Power Button (EIN-/AUS-Taste)
• Function Key (Funktionstaste)
5. Klicken Sie auf eine der angezeigten Eingangsarten E, um ihren Steuerungs-E/A-Slot anzuzeigen.
• Ist 10–Way Switch (10-Wege-Schalter) ausgewählt, werden zehn Slots mit den Bezeichnungen Switch 1
(Schalter 1) bis Switch 10 (Schalter 10) angezeigt.
• Ist Resistor Bands (Widerstandsbereiche) ausgewählt, werden zehn Slots mit den Bezeichnungen Band 1
(Bereich 1) bis Band 10 (Bereich 10) angezeigt.
• Ist Button (Taste) ausgewählt ist, werden vier Slots (Tastenarten) angezeigt: Momentary (Momentan), Short
Press (Kurzes Drücken), Long Press (Langes Drücken) und On Press (Beim Drücken).
• Ist Power Button (EIN-/AUS-Taste) oder Function Key (Funktionstaste) ausgewählt, werden keine Slots angezeigt
und es sind auch keine weiteren Maßnahmen erforderlich.
6. Wählen Sie den gewünschten Slot F aus und klicken Sie auf diesen, um mit der Zuordnung des Ausgangs und der
Reaktion auf die Aktivierung des ausgewählten Steuereingangs zu beginnen.
Für weitergehende Informationen zu Slot-Symbolen siehe 5.2.4 Steuerein- und -ausgänge (Steuer-E/A) – Übersicht,
Seite 89.
1606717-H

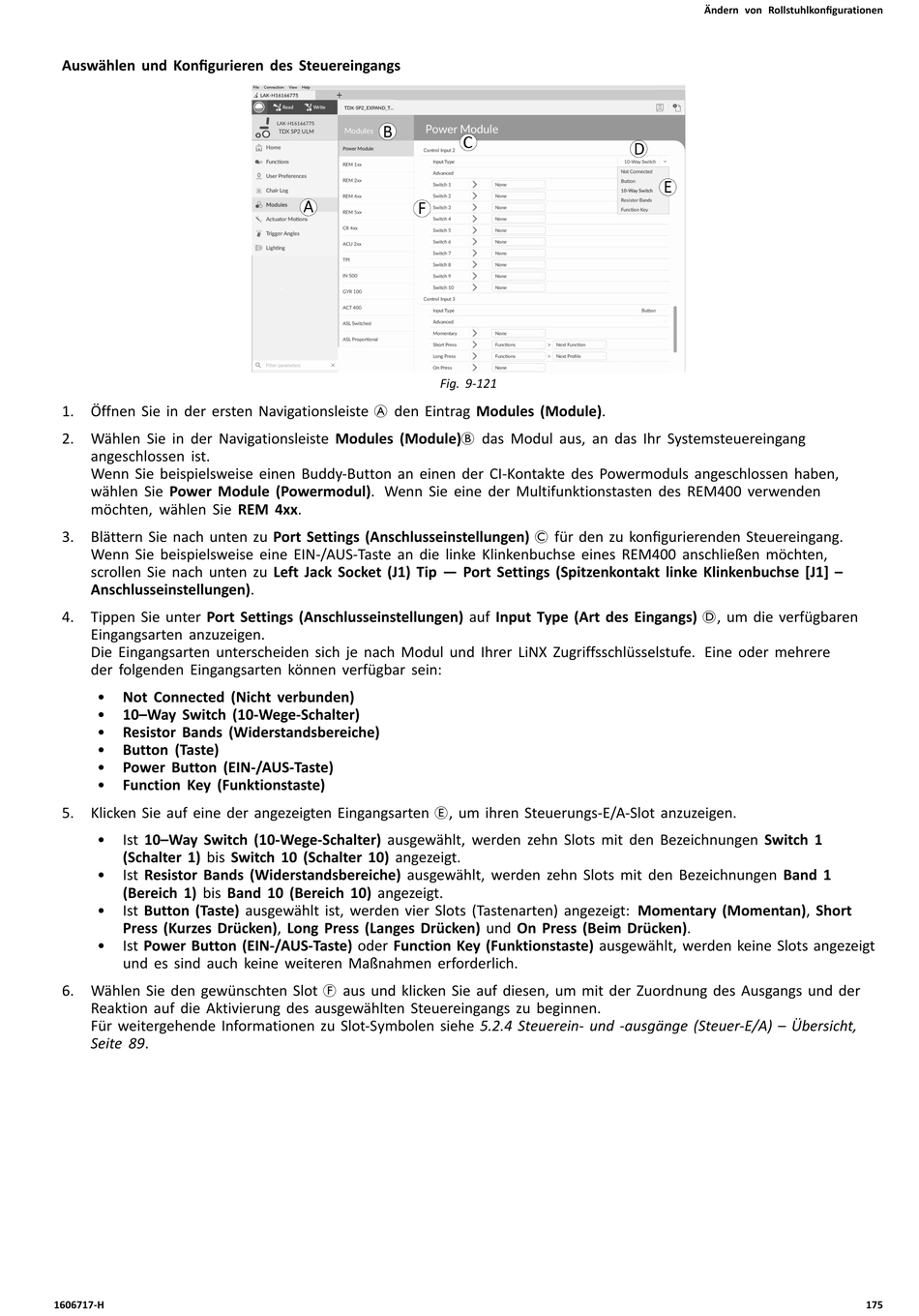

Fig. 9-121
