Invacare LiNX Servicehandbuch Seite 27

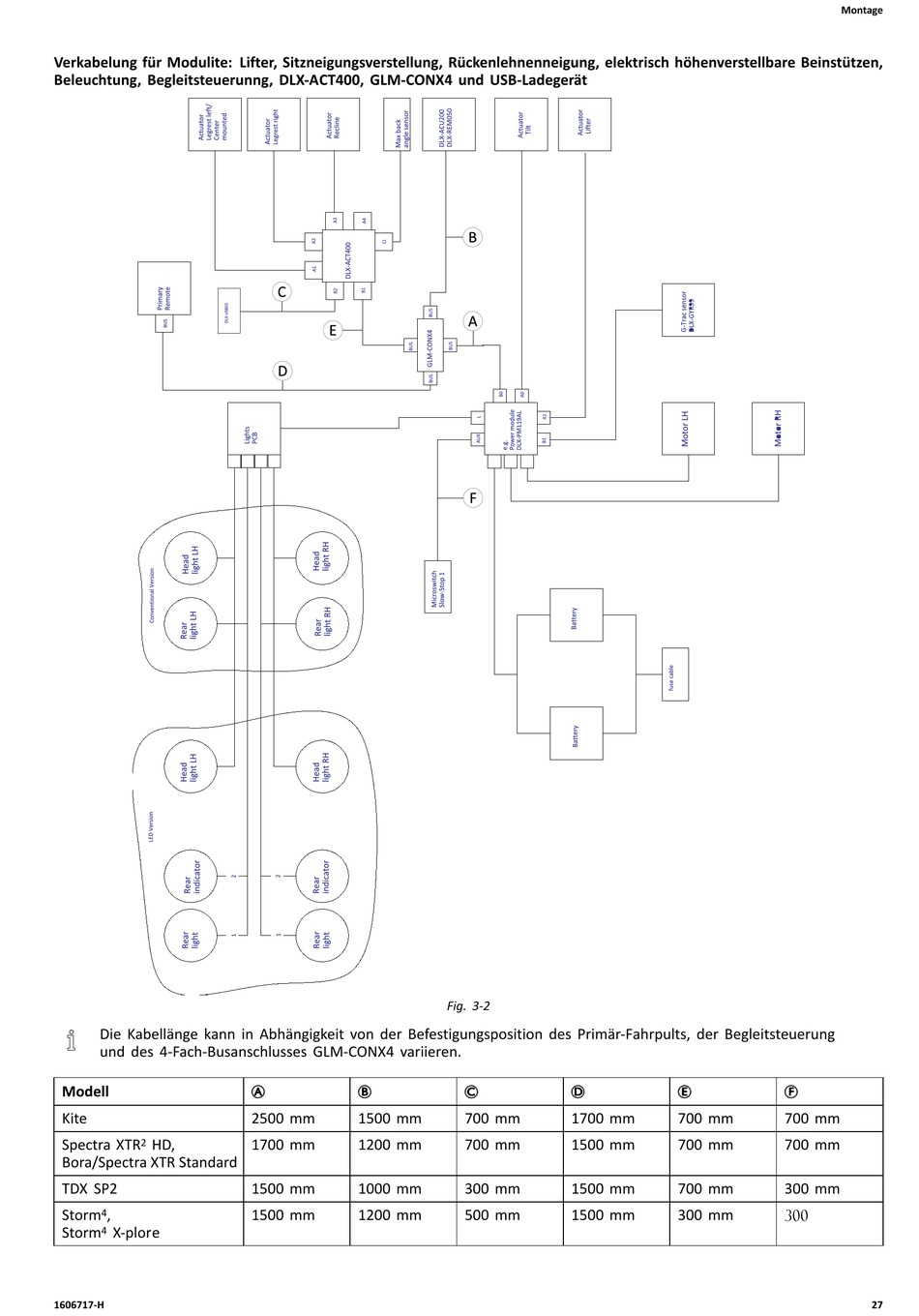

Verkabelung für Modulite: Lifter, Sitzneigungsverstellung, Rückenlehnenneigung, elektrisch höhenverstellbare Beinstützen,
Beleuchtung, Begleitsteuerunng, DLX-ACT400, GLM-CONX4 und USB-Ladegerät
Die Kabellänge kann in Abhängigkeit von der Befestigungsposition des Primär-Fahrpults, der Begleitsteuerung
und des 4-Fach-Busanschlusses GLM-CONX4 variieren.
Modell
Kite
Spectra XTR 2 HD,
Bora/Spectra XTR Standard
TDX SP2
Storm 4 ,
Storm 4 X-plore
1606717-H
A A A B B B
2500 mm 1500 mm
1700 mm 1200 mm
1500 mm 1000 mm
1500 mm 1200 mm
Fig. 3-2
C C C D D D
700 mm 1700 mm
700 mm 1500 mm
300 mm 1500 mm
500 mm 1500 mm
Montage
E E E F F F
700 mm 700 mm
700 mm 700 mm
700 mm 300 mm
300 mm
300 mm
