Invacare LiNX Servicehandbuch Seite 15

1606717-H

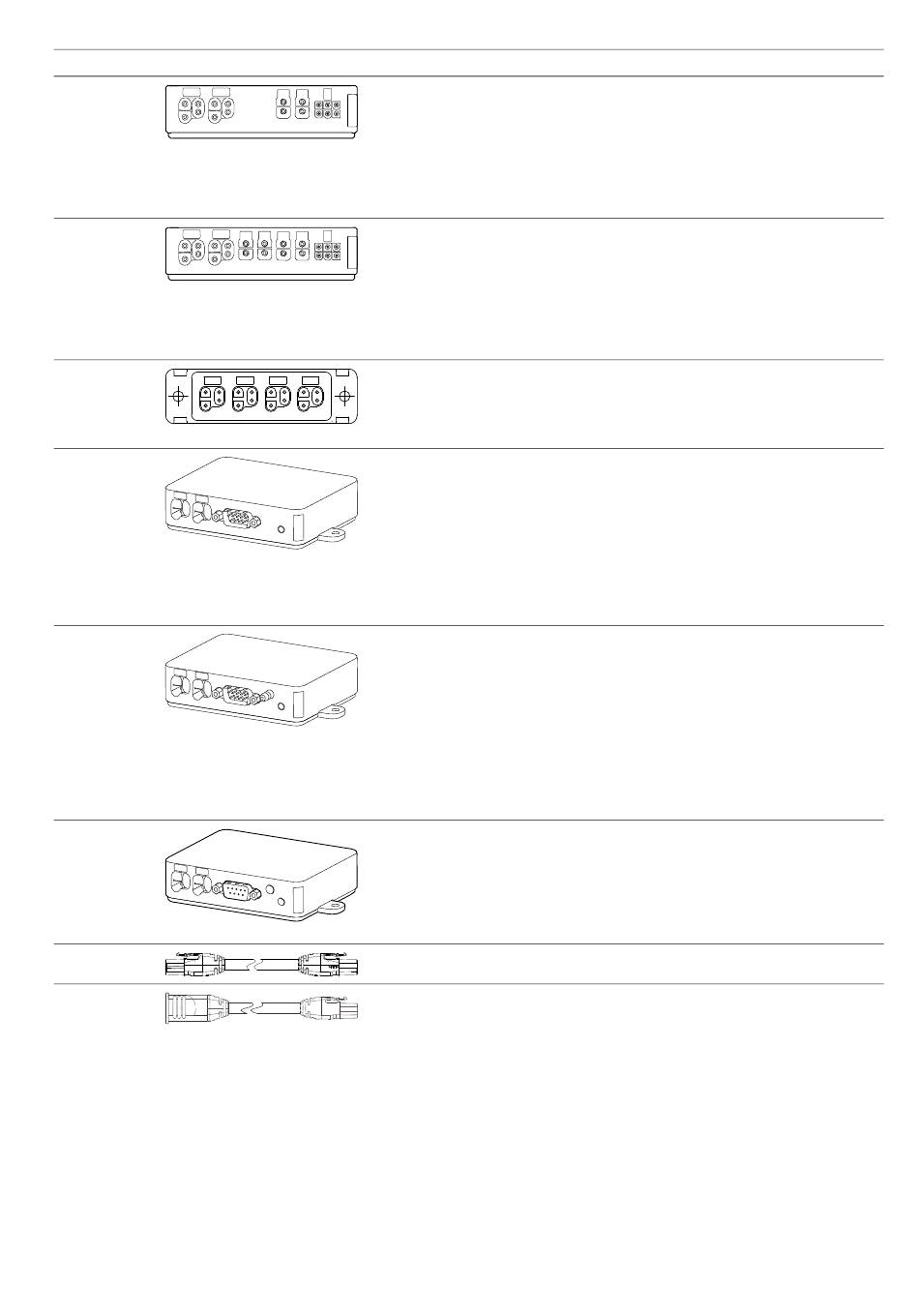

LiNX-Sitzmodule und -Schnittstellen
DLX-ACT200
• 2 x Verstellmotor-Kanäle
• 2 x Bus-Anschlüsse
• 1 x 6-poliger Universaleingangsanschluss (GPI)
• Modulstatus-LED
• Spannungsversorgung der Verstellmotoren über den
Bus
DLX-ACT400
• 4 x Verstellmotor-Kanäle
• 2 x Bus-Anschlüsse
• 1 x 6-poliger Universaleingangsanschluss (GPI)
• Modulstatus-LED
• Spannungsversorgung der Verstellmotoren über den
Bus
GLM-CONX4
4-Fach-Busanschluss
• Erweiterungsmodul für den Anschluss zusätzlicher
Module an ein LiNX-System
DLX-IN200
Input-Modul
• DB9-Stiftbuchse für Proportionalsteuerungen und
digitale Eingänge
• Netzteil 12 V / 200 mA
• Klinkenbuchseneingang (3-polig)
• 2 x LiNX-Busanschluss
• Aktivitätsanzeige für die Anzeige von Anforderungen
von den Eingängen
DLX-IN500
Input-Modul
• DB9-Stiftbuchse für Proportionalsteuerungen und
digitale Eingänge
• Netzteil 12 V / 200 mA
• Eingang für Saug-und-Blas-Steuerung
• Klinkenbuchseneingang (3-polig)
• 2 x LiNX-Busanschluss
• Aktivitätsanzeige für die Anzeige von Anforderungen
von den Eingängen
DLX-OUT500
Output-Modul
• DB9-Stiftbuchse für digitale Ausgänge
• Klinkenbuchsenausgang (3-polig)
• 2 x LiNX-Busanschluss
• Statusanzeige
Buskabel, Länge 300 mm bis 2500 mm
Verlängerungskabel, Länge 640 mm und 900 mm
Montage
