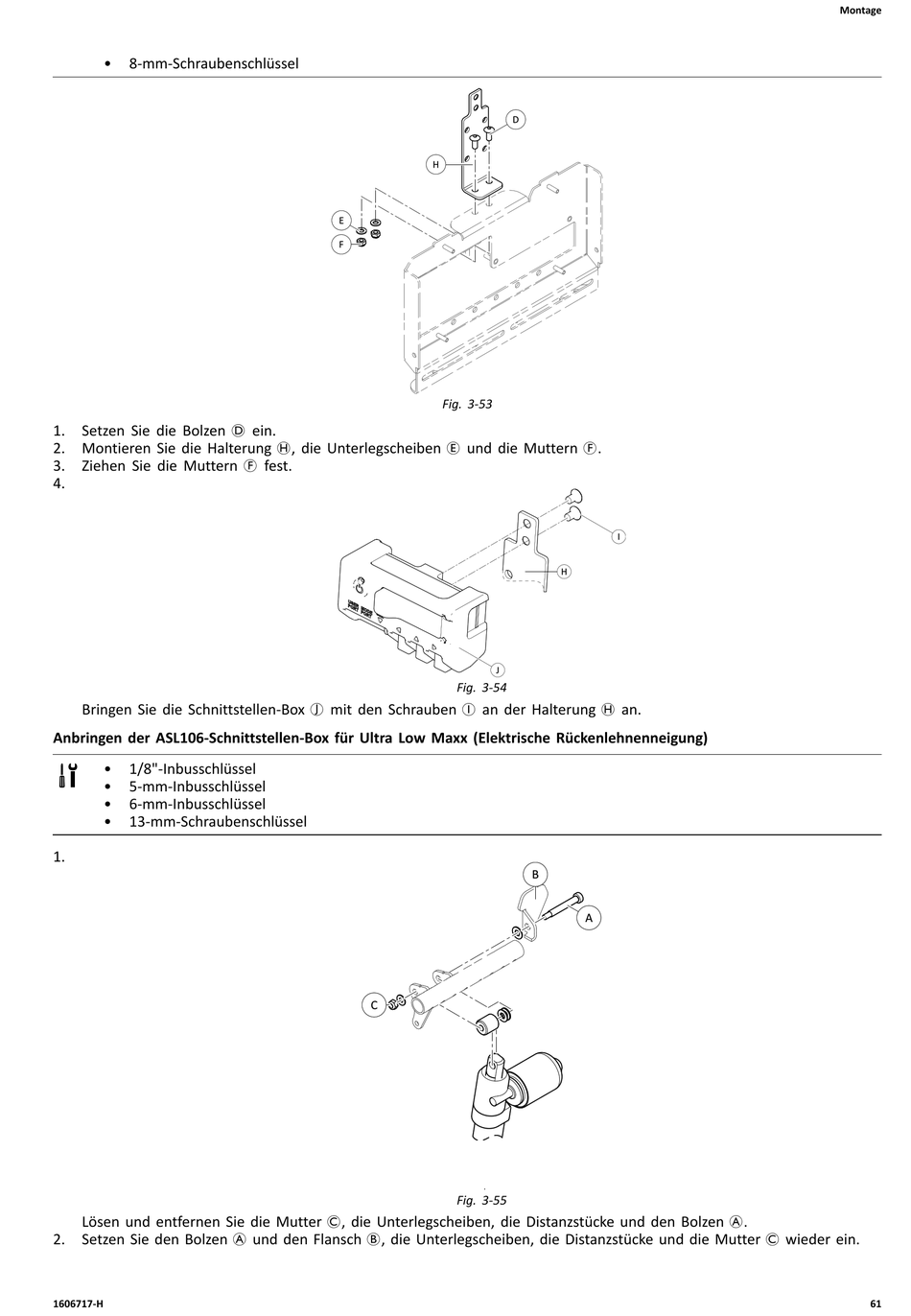

Invacare LiNX Servicehandbuch Seite 61

• 8-mm-Schraubenschlüssel
1. Setzen Sie die Bolzen D ein.
2. Montieren Sie die Halterung H, die Unterlegscheiben E und die Muttern F.
3. Ziehen Sie die Muttern F fest.
4.
Bringen Sie die Schnittstellen-Box J mit den Schrauben I an der Halterung H an.
Anbringen der ASL106-Schnittstellen-Box für Ultra Low Maxx (Elektrische Rückenlehnenneigung)
• 1/8"-Inbusschlüssel
• 5-mm-Inbusschlüssel
• 6-mm-Inbusschlüssel
• 13-mm-Schraubenschlüssel
1.
Lösen und entfernen Sie die Mutter C, die Unterlegscheiben, die Distanzstücke und den Bolzen A.
2. Setzen Sie den Bolzen A und den Flansch B, die Unterlegscheiben, die Distanzstücke und die Mutter C wieder ein.
1606717-H
Fig. 3-53
Fig. 3-54
Fig. 3-55
Montage
