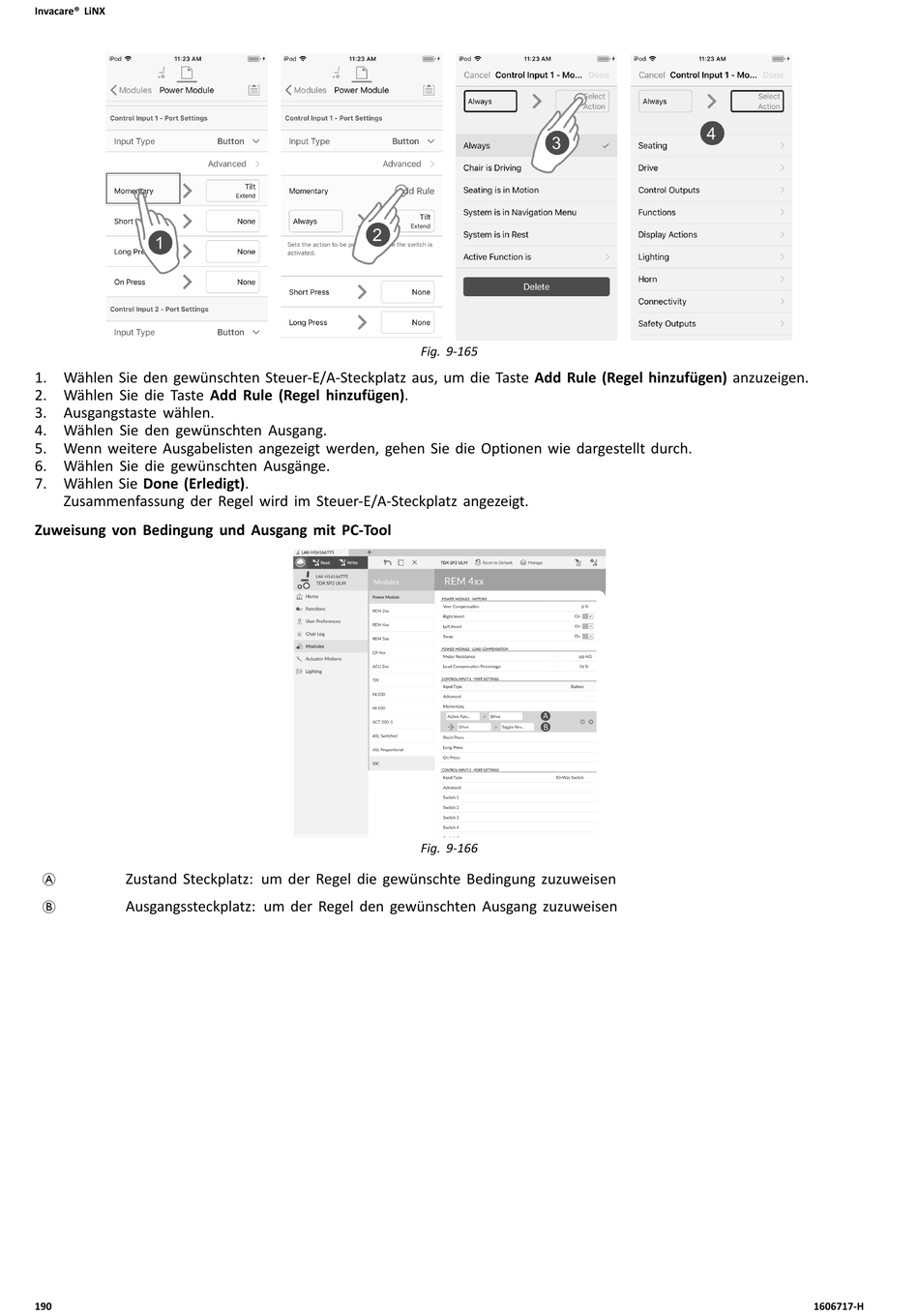

Invacare LiNX Servicehandbuch Seite 190

Invacare® LiNX
1. Wählen Sie den gewünschten Steuer-E/A-Steckplatz aus, um die Taste Add Rule (Regel hinzufügen) anzuzeigen.
2. Wählen Sie die Taste Add Rule (Regel hinzufügen).
3. Ausgangstaste wählen.
4. Wählen Sie den gewünschten Ausgang.
5. Wenn weitere Ausgabelisten angezeigt werden, gehen Sie die Optionen wie dargestellt durch.
6. Wählen Sie die gewünschten Ausgänge.
7. Wählen Sie Done (Erledigt).
Zusammenfassung der Regel wird im Steuer-E/A-Steckplatz angezeigt.
Zuweisung von Bedingung und Ausgang mit PC-Tool
Zustand Steckplatz: um der Regel die gewünschte Bedingung zuzuweisen
A
B Ausgangssteckplatz: um der Regel den gewünschten Ausgang zuzuweisen
190
Fig. 9-165
Fig. 9-166
