Invacare® LiNX

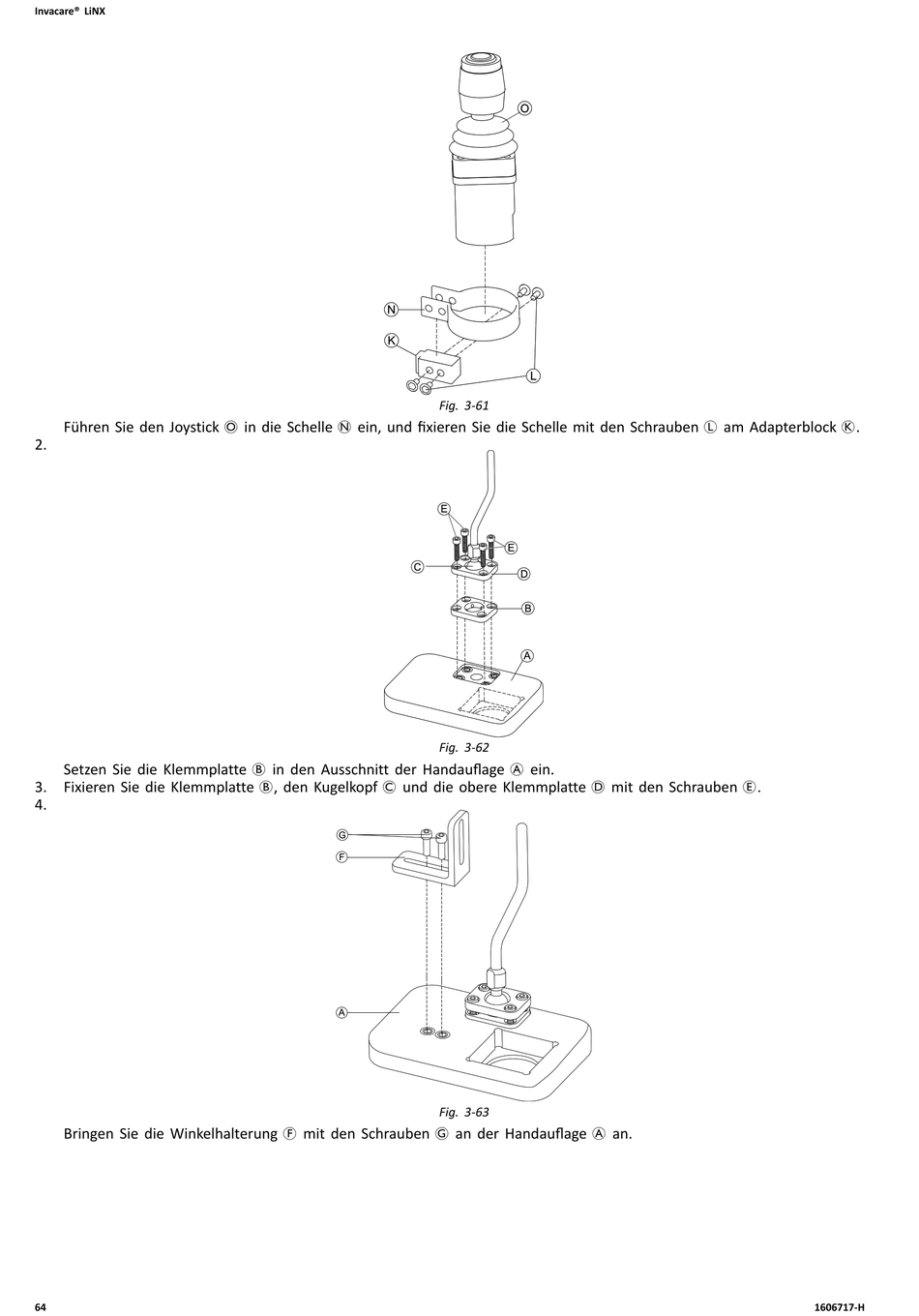

Führen Sie den Joystick O in die Schelle N ein, und fixieren Sie die Schelle mit den Schrauben L am Adapterblock K.
2.
Setzen Sie die Klemmplatte B in den Ausschnitt der Handauflage A ein.
3. Fixieren Sie die Klemmplatte B, den Kugelkopf C und die obere Klemmplatte D mit den Schrauben E.
4.
Bringen Sie die Winkelhalterung F mit den Schrauben G an der Handauflage A an.
64
Fig. 3-61
Fig. 3-62
Fig. 3-63
1606717-H
