Gefahr einer Beschädigung des Fahrpults
Das maximale Drehmoment beim Anziehen der Schraube beträgt 1 Nm.
– Überschreiten Sie das Drehmoment nicht, da dies das Fahrpult beschädigen könnte.

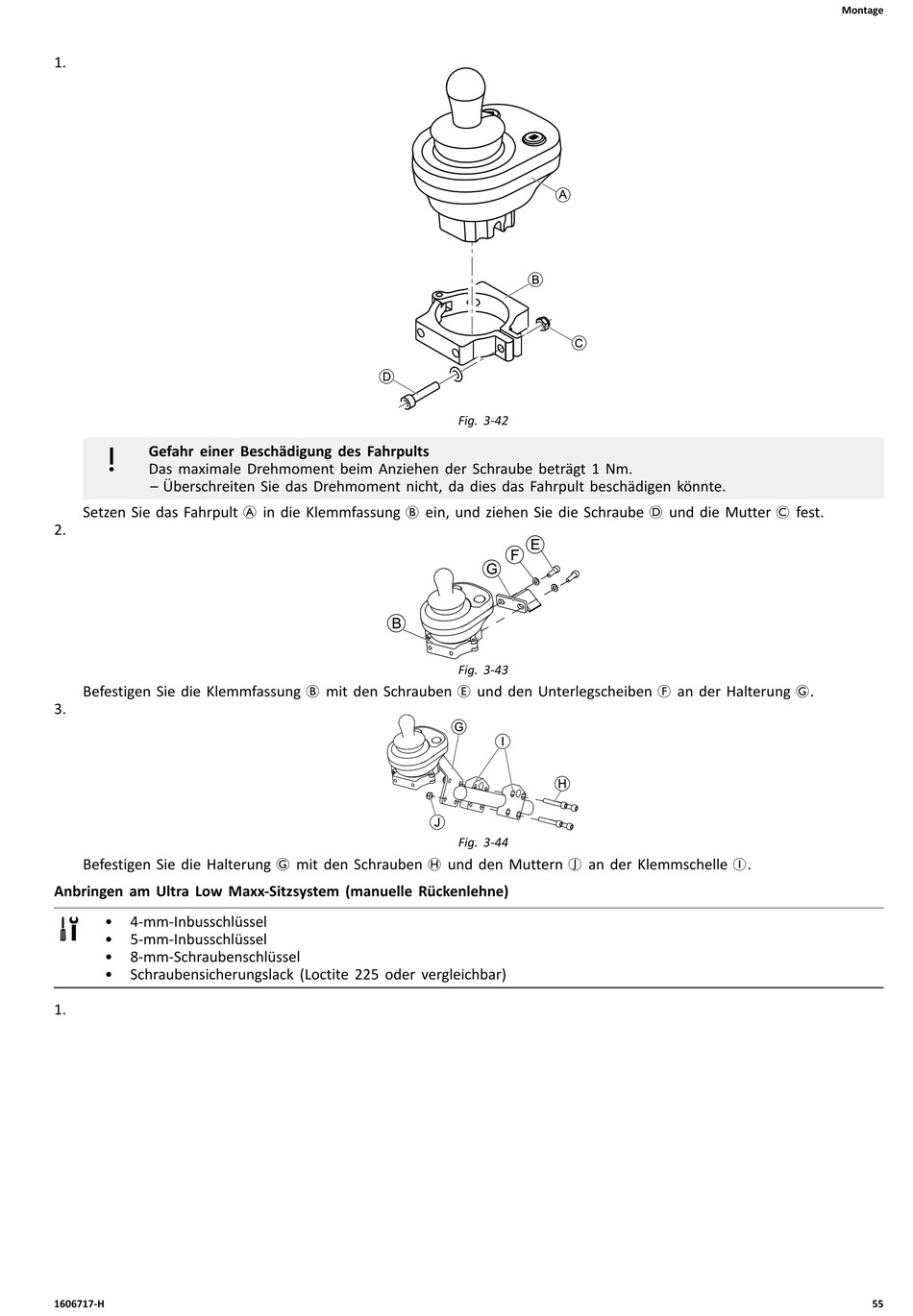

Setzen Sie das Fahrpult A in die Klemmfassung B ein, und ziehen Sie die Schraube D und die Mutter C fest.
2.
Befestigen Sie die Klemmfassung B mit den Schrauben E und den Unterlegscheiben F an der Halterung G.
3.
Befestigen Sie die Halterung G mit den Schrauben H und den Muttern J an der Klemmschelle I.
Anbringen am Ultra Low Maxx-Sitzsystem (manuelle Rückenlehne)
• 4-mm-Inbusschlüssel
• 5-mm-Inbusschlüssel
• 8-mm-Schraubenschlüssel
• Schraubensicherungslack (Loctite 225 oder vergleichbar)
1.
1606717-H
Fig. 3-42
Fig. 3-43
Fig. 3-44
