Invacare LiNX Servicehandbuch Seite 31

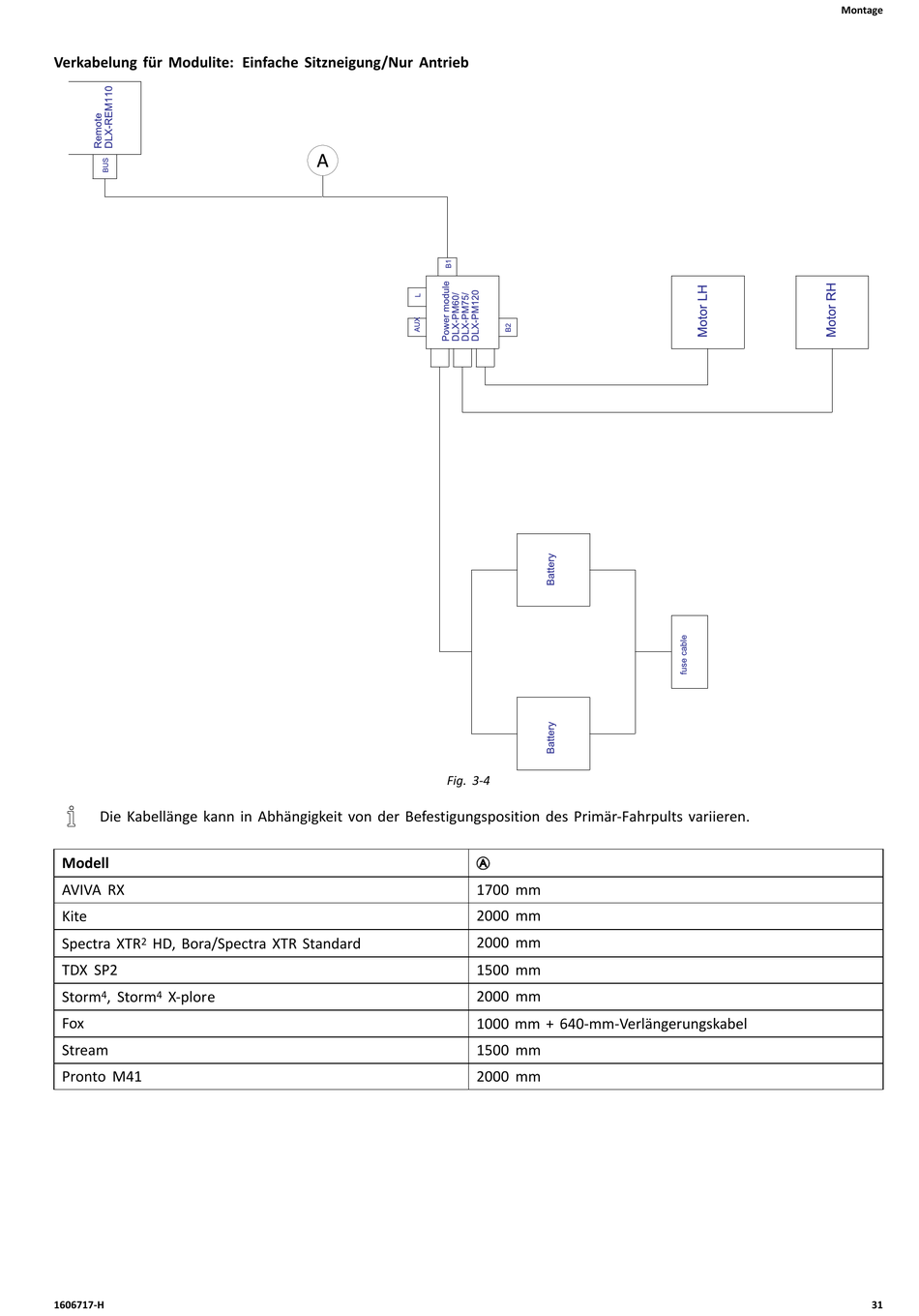

Verkabelung für Modulite: Einfache Sitzneigung/Nur Antrieb
Die Kabellänge kann in Abhängigkeit von der Befestigungsposition des Primär-Fahrpults variieren.
Modell
AVIVA RX
Kite
Spectra XTR 2 HD, Bora/Spectra XTR Standard
TDX SP2
Storm 4 , Storm 4 X-plore
Fox
Stream
Pronto M41
1606717-H
Fig. 3-4
A A A
1700 mm
2000 mm
2000 mm
1500 mm
2000 mm
1000 mm + 640-mm-Verlängerungskabel
1500 mm
2000 mm
Montage
31
