Invacare® LiNX

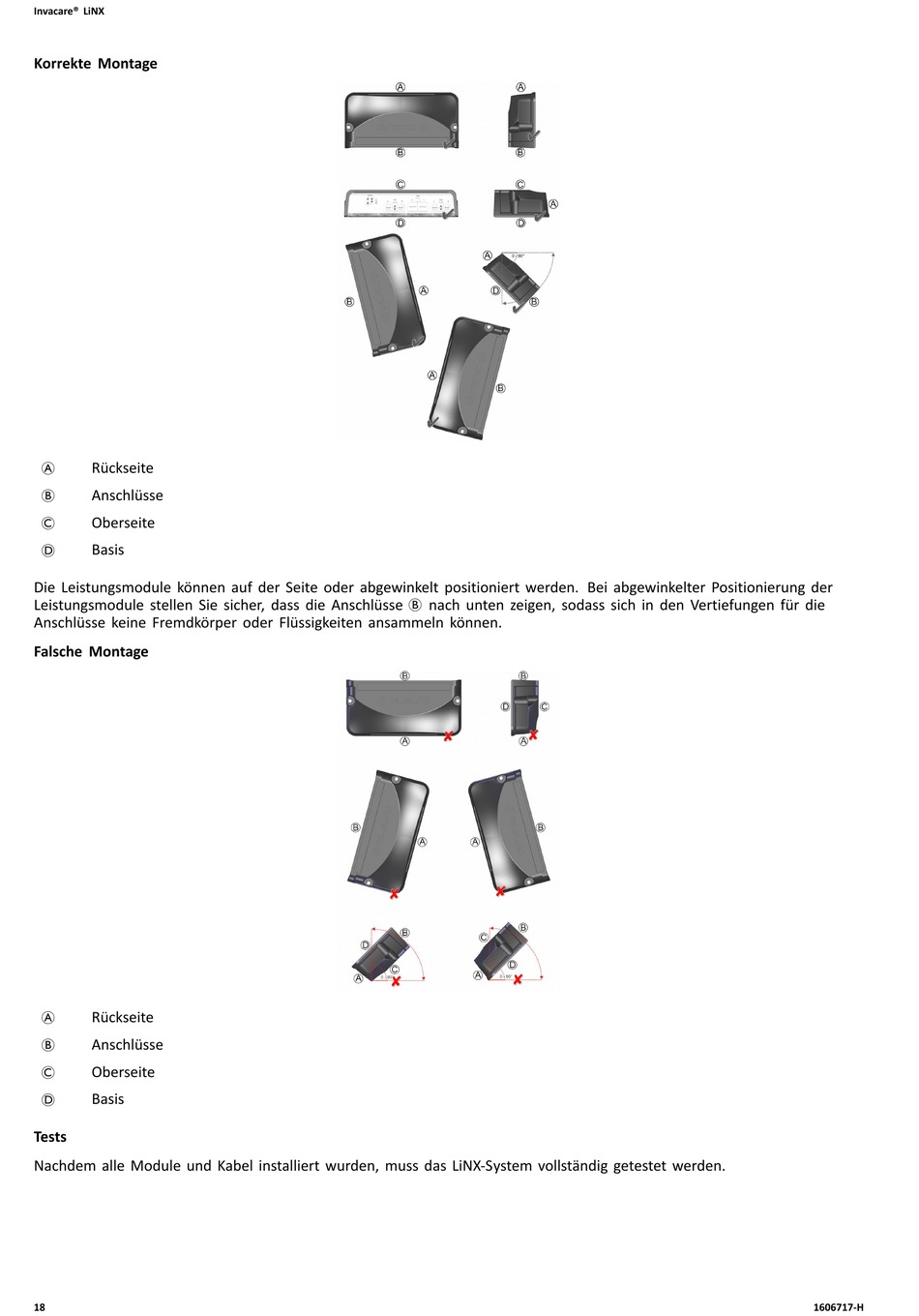

Korrekte Montage
Rückseite
A
Anschlüsse
B
C Oberseite
Basis
D
Die Leistungsmodule können auf der Seite oder abgewinkelt positioniert werden. Bei abgewinkelter Positionierung der
Leistungsmodule stellen Sie sicher, dass die Anschlüsse B nach unten zeigen, sodass sich in den Vertiefungen für die
Anschlüsse keine Fremdkörper oder Flüssigkeiten ansammeln können.
Falsche Montage
Rückseite
A
B Anschlüsse
Oberseite
C
Basis
D
Tests
Nachdem alle Module und Kabel installiert wurden, muss das LiNX-System vollständig getestet werden.
