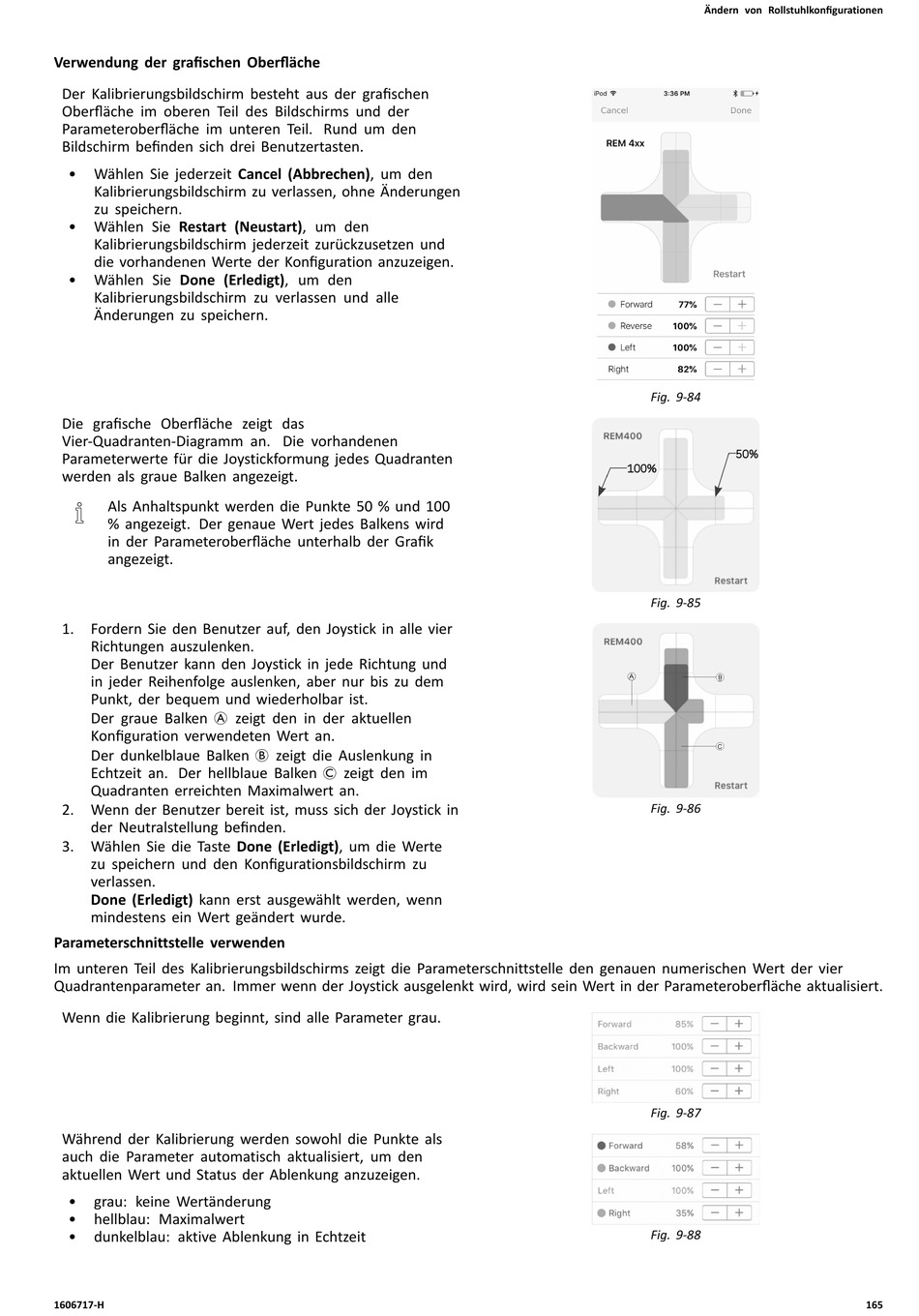

Invacare LiNX Servicehandbuch Seite 165

Verwendung der grafischen Oberfläche
Der Kalibrierungsbildschirm besteht aus der grafischen
Oberfläche im oberen Teil des Bildschirms und der
Parameteroberfläche im unteren Teil. Rund um den
Bildschirm befinden sich drei Benutzertasten.
• Wählen Sie jederzeit Cancel (Abbrechen), um den
Kalibrierungsbildschirm zu verlassen, ohne Änderungen
zu speichern.
• Wählen Sie Restart (Neustart), um den
Kalibrierungsbildschirm jederzeit zurückzusetzen und
die vorhandenen Werte der Konfiguration anzuzeigen.
• Wählen Sie Done (Erledigt), um den
Kalibrierungsbildschirm zu verlassen und alle
Änderungen zu speichern.
Die grafische Oberfläche zeigt das
Vier-Quadranten-Diagramm an. Die vorhandenen
Parameterwerte für die Joystickformung jedes Quadranten
werden als graue Balken angezeigt.
Als Anhaltspunkt werden die Punkte 50 % und 100
% angezeigt. Der genaue Wert jedes Balkens wird
in der Parameteroberfläche unterhalb der Grafik
angezeigt.
1. Fordern Sie den Benutzer auf, den Joystick in alle vier
Richtungen auszulenken.
Der Benutzer kann den Joystick in jede Richtung und
in jeder Reihenfolge auslenken, aber nur bis zu dem
Punkt, der bequem und wiederholbar ist.
Der graue Balken A zeigt den in der aktuellen
Konfiguration verwendeten Wert an.
Der dunkelblaue Balken B zeigt die Auslenkung in
Echtzeit an. Der hellblaue Balken C zeigt den im
Quadranten erreichten Maximalwert an.
2. Wenn der Benutzer bereit ist, muss sich der Joystick in
der Neutralstellung befinden.
3. Wählen Sie die Taste Done (Erledigt), um die Werte
zu speichern und den Konfigurationsbildschirm zu
verlassen.
Done (Erledigt) kann erst ausgewählt werden, wenn
mindestens ein Wert geändert wurde.
Parameterschnittstelle verwenden
Im unteren Teil des Kalibrierungsbildschirms zeigt die Parameterschnittstelle den genauen numerischen Wert der vier
Quadrantenparameter an. Immer wenn der Joystick ausgelenkt wird, wird sein Wert in der Parameteroberfläche aktualisiert.
Wenn die Kalibrierung beginnt, sind alle Parameter grau.
Während der Kalibrierung werden sowohl die Punkte als
auch die Parameter automatisch aktualisiert, um den
aktuellen Wert und Status der Ablenkung anzuzeigen.
• grau: keine Wertänderung
• hellblau: Maximalwert
• dunkelblau: aktive Ablenkung in Echtzeit
1606717-H
Ändern von Rollstuhlkonfigurationen
Fig. 9-84
Fig. 9-85
Fig. 9-86
Fig. 9-87
Fig. 9-88
