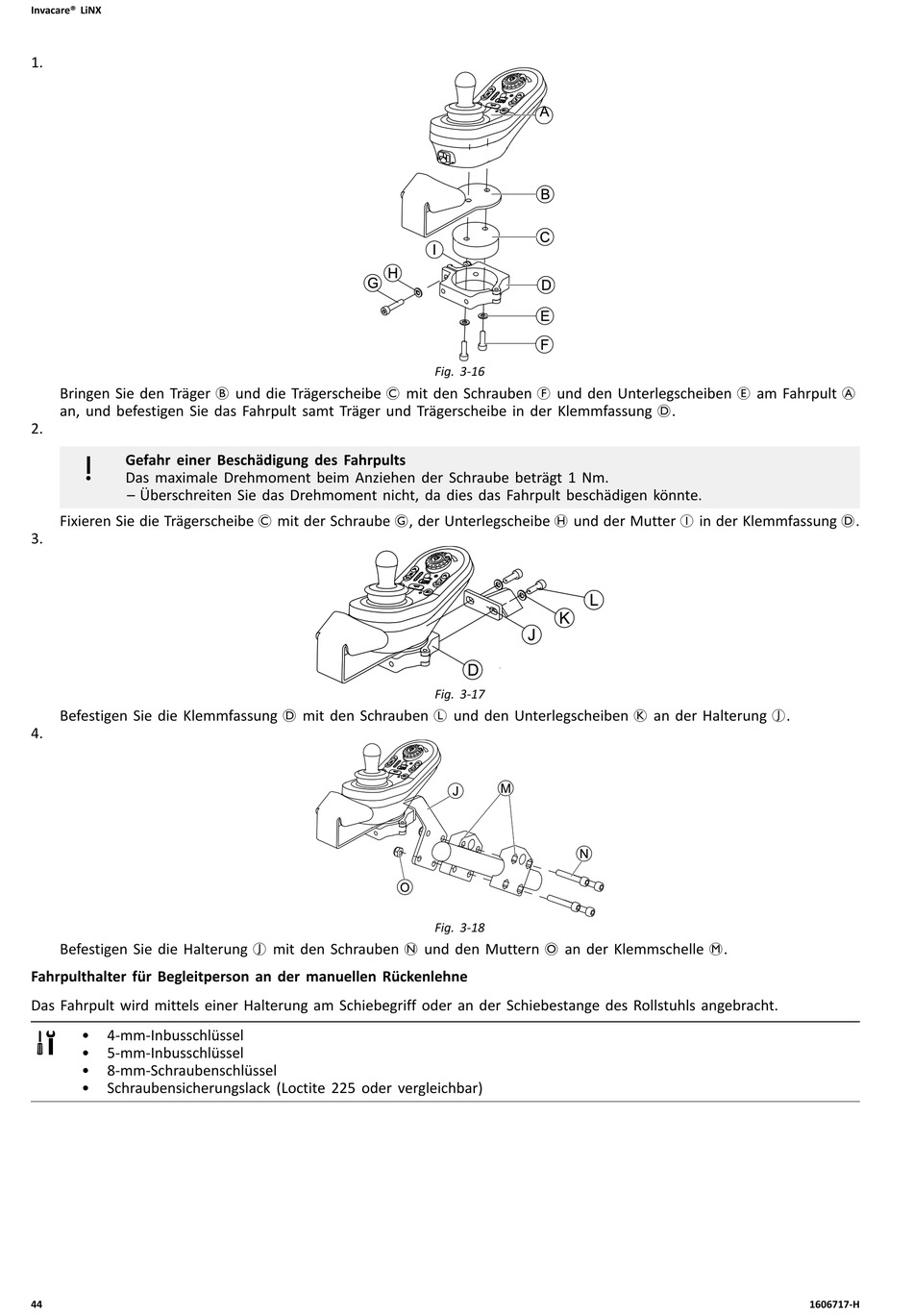

Invacare LiNX Servicehandbuch Seite 44

Invacare® LiNX
1.
Bringen Sie den Träger B und die Trägerscheibe C mit den Schrauben F und den Unterlegscheiben E am Fahrpult A
an, und befestigen Sie das Fahrpult samt Träger und Trägerscheibe in der Klemmfassung D.
2.
Gefahr einer Beschädigung des Fahrpults
Das maximale Drehmoment beim Anziehen der Schraube beträgt 1 Nm.
– Überschreiten Sie das Drehmoment nicht, da dies das Fahrpult beschädigen könnte.
Fixieren Sie die Trägerscheibe C mit der Schraube G, der Unterlegscheibe H und der Mutter I in der Klemmfassung D.
3.
Befestigen Sie die Klemmfassung D mit den Schrauben L und den Unterlegscheiben K an der Halterung J.
4.
Befestigen Sie die Halterung J mit den Schrauben N und den Muttern O an der Klemmschelle M.
Fahrpulthalter für Begleitperson an der manuellen Rückenlehne
Das Fahrpult wird mittels einer Halterung am Schiebegriff oder an der Schiebestange des Rollstuhls angebracht.
• 4-mm-Inbusschlüssel
• 5-mm-Inbusschlüssel
• 8-mm-Schraubenschlüssel
• Schraubensicherungslack (Loctite 225 oder vergleichbar)
44
Fig. 3-16
Fig. 3-17
Fig. 3-18
1606717-H
