Invacare® LiNX

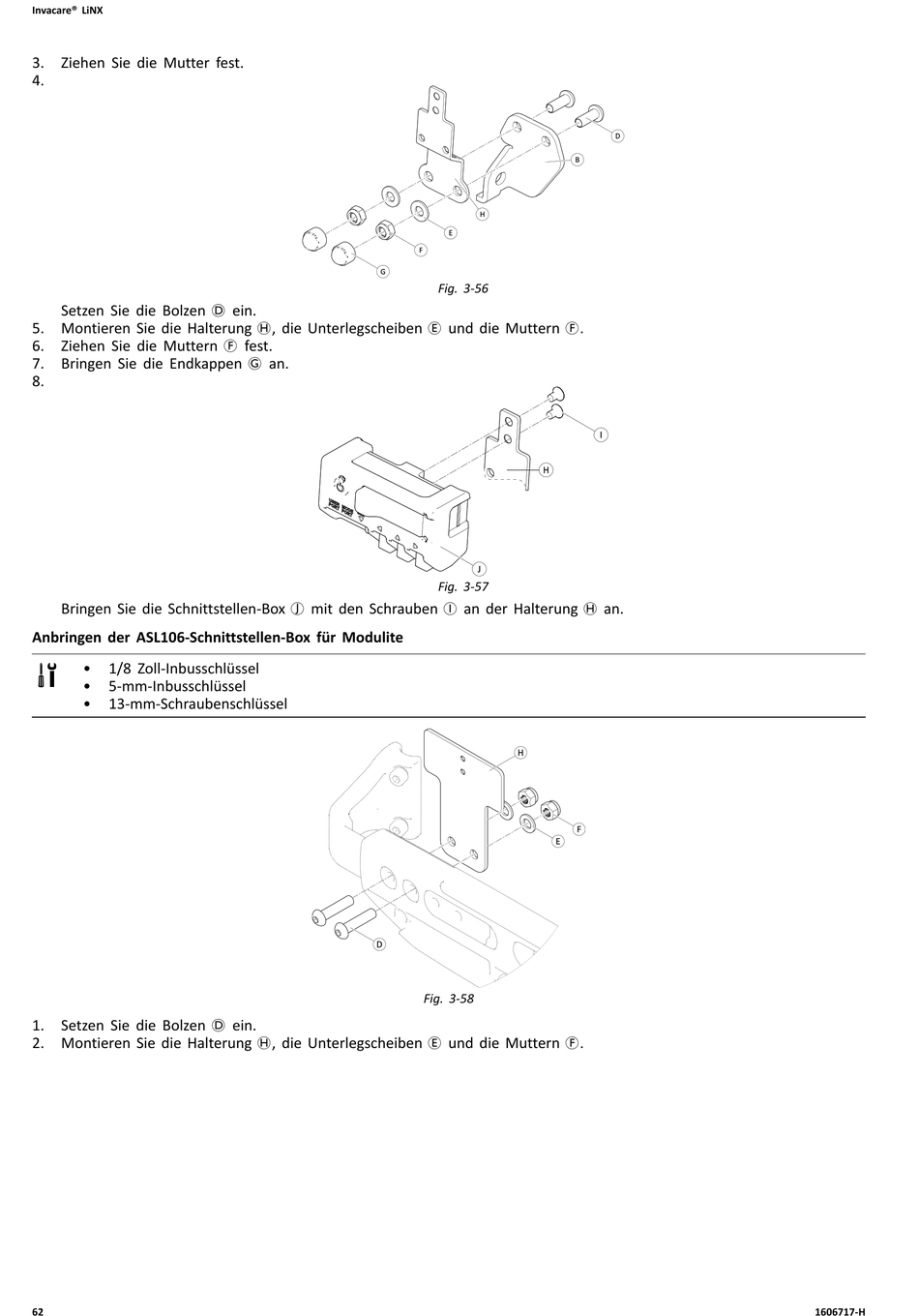

3. Ziehen Sie die Mutter fest.
4.
Setzen Sie die Bolzen D ein.
5. Montieren Sie die Halterung H, die Unterlegscheiben E und die Muttern F.
6. Ziehen Sie die Muttern F fest.
7. Bringen Sie die Endkappen G an.
8.
Bringen Sie die Schnittstellen-Box J mit den Schrauben I an der Halterung H an.
Anbringen der ASL106-Schnittstellen-Box für Modulite
• 1/8 Zoll-Inbusschlüssel
• 5-mm-Inbusschlüssel
• 13-mm-Schraubenschlüssel
1. Setzen Sie die Bolzen D ein.
2. Montieren Sie die Halterung H, die Unterlegscheiben E und die Muttern F.
62
Fig. 3-56
Fig. 3-57
Fig. 3-58
1606717-H
