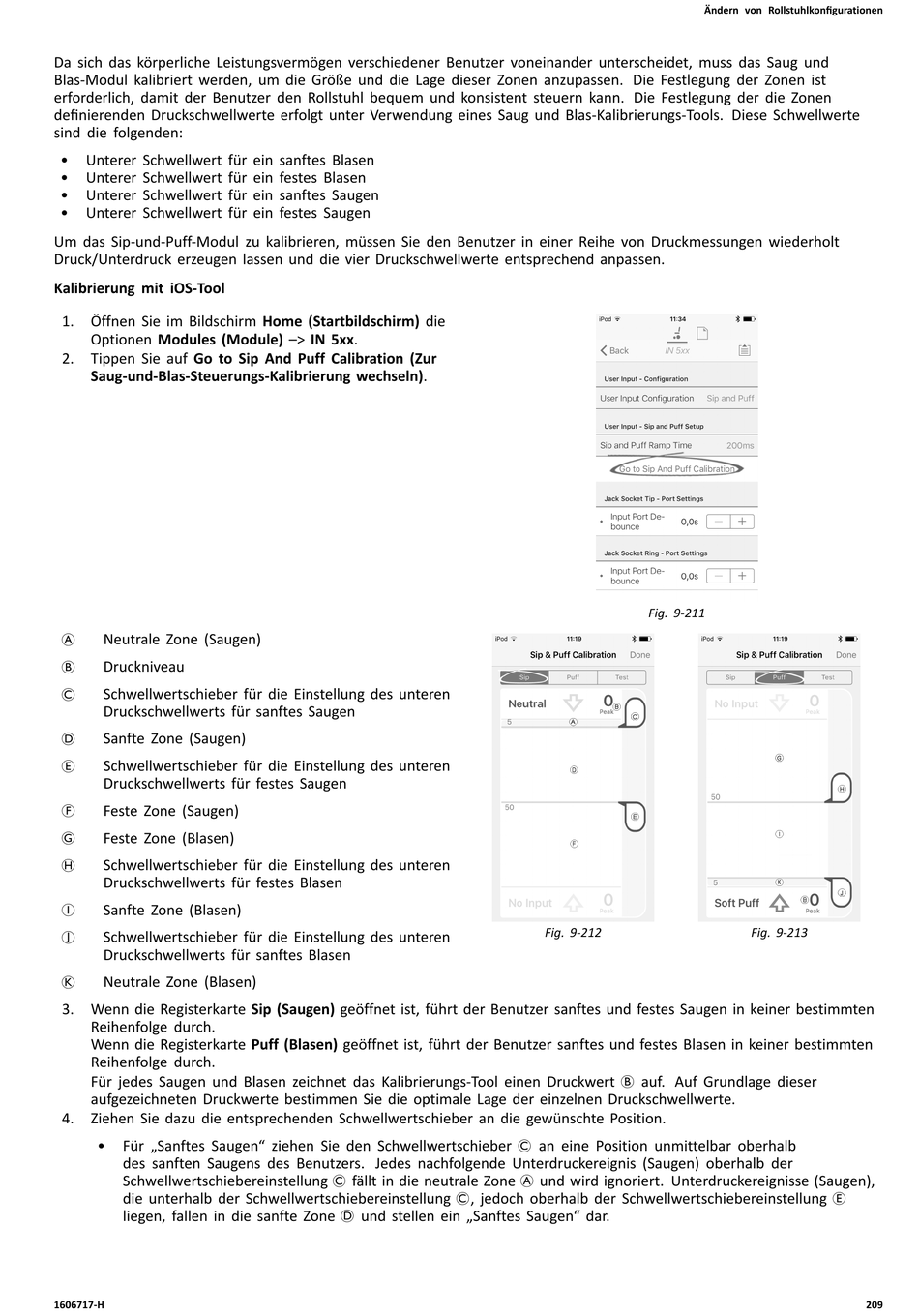

Invacare LiNX Servicehandbuch Seite 209

Da sich das körperliche Leistungsvermögen verschiedener Benutzer voneinander unterscheidet, muss das Saug und
Blas-Modul kalibriert werden, um die Größe und die Lage dieser Zonen anzupassen. Die Festlegung der Zonen ist
erforderlich, damit der Benutzer den Rollstuhl bequem und konsistent steuern kann. Die Festlegung der die Zonen
definierenden Druckschwellwerte erfolgt unter Verwendung eines Saug und Blas-Kalibrierungs-Tools. Diese Schwellwerte
sind die folgenden:
• Unterer Schwellwert für ein sanftes Blasen
• Unterer Schwellwert für ein festes Blasen
• Unterer Schwellwert für ein sanftes Saugen
• Unterer Schwellwert für ein festes Saugen
Um das Sip-und-Puff-Modul zu kalibrieren, müssen Sie den Benutzer in einer Reihe von Druckmessungen wiederholt
Druck/Unterdruck erzeugen lassen und die vier Druckschwellwerte entsprechend anpassen.
Kalibrierung mit iOS-Tool
1. Öffnen Sie im Bildschirm Home (Startbildschirm) die
Optionen Modules (Module) –> IN 5xx.
2. Tippen Sie auf Go to Sip And Puff Calibration (Zur
Saug-und-Blas-Steuerungs-Kalibrierung wechseln).
Neutrale Zone (Saugen)
A
B Druckniveau
Schwellwertschieber für die Einstellung des unteren
C
Druckschwellwerts für sanftes Saugen
Sanfte Zone (Saugen)
D
Schwellwertschieber für die Einstellung des unteren
E
Druckschwellwerts für festes Saugen
Feste Zone (Saugen)
F
G Feste Zone (Blasen)
Schwellwertschieber für die Einstellung des unteren
H
Druckschwellwerts für festes Blasen
Sanfte Zone (Blasen)
I
Schwellwertschieber für die Einstellung des unteren
J
Druckschwellwerts für sanftes Blasen
K Neutrale Zone (Blasen)
3. Wenn die Registerkarte Sip (Saugen) geöffnet ist, führt der Benutzer sanftes und festes Saugen in keiner bestimmten
Reihenfolge durch.
Wenn die Registerkarte Puff (Blasen) geöffnet ist, führt der Benutzer sanftes und festes Blasen in keiner bestimmten
Reihenfolge durch.
Für jedes Saugen und Blasen zeichnet das Kalibrierungs-Tool einen Druckwert B auf. Auf Grundlage dieser
aufgezeichneten Druckwerte bestimmen Sie die optimale Lage der einzelnen Druckschwellwerte.
4. Ziehen Sie dazu die entsprechenden Schwellwertschieber an die gewünschte Position.
• Für „Sanftes Saugen" ziehen Sie den Schwellwertschieber C an eine Position unmittelbar oberhalb
des sanften Saugens des Benutzers. Jedes nachfolgende Unterdruckereignis (Saugen) oberhalb der
Schwellwertschiebereinstellung C fällt in die neutrale Zone A und wird ignoriert. Unterdruckereignisse (Saugen),
die unterhalb der Schwellwertschiebereinstellung C, jedoch oberhalb der Schwellwertschiebereinstellung E
liegen, fallen in die sanfte Zone D und stellen ein „Sanftes Saugen" dar.
1606717-H
Ändern von Rollstuhlkonfigurationen
Fig. 9-211
Fig. 9-212 Fig. 9-213
