Invacare® LiNX
Kinnsteuerung
de Fahrpult
Gebrauchsanweisung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Invacare LiNX

Inhaltszusammenfassung für Invacare LiNX

  • Seite 1 Invacare® LiNX Kinnsteuerung de Fahrpult Gebrauchsanweisung Diese Gebrauchsanweisung MUSS dem Benutzer des Produkts ausgehändigt werden. VOR der Verwendung dieses Produkts MUSS die Gebrauchsanweisung gelesen werden. Bewahren Sie sie auf, um später darin nachschlagen zu können.
  • Seite 2 Alle Rechte vorbehalten. Die Weiterveröffentlichung, Vervielfältigung oder Änderung im Ganzen oder in Teilen ohne vorherige schriftliche Genehmigung von Invacare ist untersagt. Marken sind durch ™ und ® gekennzeichnet. Soweit nicht anders angegeben sind alle Marken Eigentum der Invacare Corporation bzw. derer Tochtergesellschaften oder werden von diesen in Lizenz genutzt.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Allgemein ........4 1.1 Über dieses Handbuch .

  • Seite 4: Allgemein

    Vergewissern Sie sich vor dem Lesen dieses Dokuments, Informationen für eine effiziente und dass Sie die aktuelle Fassung haben. Die jeweils aktuelle reibungslose Verwendung. Fassung können Sie als PDF-Datei von der Invacare-Website Werkzeuge herunterladen. Bezeichnet notwendige Werkzeuge, Weitere Informationen zum Produkt, z. B. Informationen zu Komponenten und Teile, die für die...

  • Seite 5: Garantieinformationen

    Gebrauch und unsachgemäße Nutzung allerdings auch erheblich verkürzen. Die Festlegung der Lebensdauer durch unser Unternehmen stellt keine zusätzliche Garantie dar. 1.5 Beschränkung der Haftung Invacare übernimmt keine Haftung für Schäden aufgrund von: • Nichteinhaltung der Gebrauchsanweisung •...

  • Seite 6: Sicherheit

    Invacare® LiNX 2 Sicherheit WARNUNG! Gefahr von schweren Verletzungen, Schäden am Elektrorollstuhl oder sonstigen Sachschäden 2.1 Allgemeine Sicherheitshinweise Falsche Einstellungen können dazu führen, dass der Elektrorollstuhl unkontrollierbar oder WARNUNG! instabil wird. Ein unkontrollierter oder instabiler Verletzungsgefahr oder Gefahr einer Elektrorollstuhl kann zu gefährlichen Situationen Beschädigung des Elektrorollstuhls...
  • Seite 7 – Wählen Sie beim Fahren in einem in Bewegung Materialien) abgedeckt werden. befindlichen Gefährt eine Fahrfunktion mit deaktiviertem Gyro. VORSICHT! – Wenden Sie sich an Ihren Invacare-Anbieter, Verletzungsgefahr durch heiße Oberflächen wenn das Elektrofahrzeug über keine Das Fahrpultmodul kann heiß werden, wenn Fahrfunktion mit deaktiviertem Gyro verfügt.

  • Seite 8: Aufbau Und Funktion

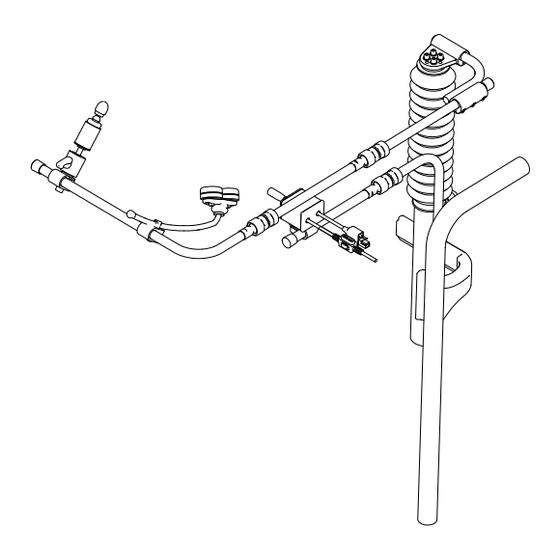

    Invacare® LiNX Elektrische Kinnsteuerung 3 Aufbau und Funktion 3.1 Hauptkomponenten Manuelle Kinnsteuerung Fig. 3-1 A Joystick Fig. 3-2 B Egg-Schalter A Joystick B Piko-Tasten C Gestänge-Joystick 1662745-A...

  • Seite 9: Inbetriebnahme

    Inbetriebnahme 4 Inbetriebnahme Gefahr von Beschädigungen Kabel und Fahrpulte können beschädigt werden, wenn sie nicht korrekt positioniert werden. 4.1 Allgemeine Hinweise zur Einrichtung – Verlegen und positionieren Sie die Kabel und Fahrpulte so, dass diese keinen physischen Die in diesem Kapitel beschriebenen Tätigkeiten richten sich Belastungen ausgesetzt sind und nicht an geschulte und autorisierte Kundendiensttechniker, die unsachgemäß...

  • Seite 10: Anschließen Des Fahrpults

    Invacare® LiNX Stellen Sie sicher, dass die Kabel nicht über den Rollstuhl Um die erwartete Nutzungsdauer und den hinausragen, sodass diese nicht an externen Objekten Inspektions- und Wartungsplan zu ermitteln und zu hängen bleiben oder durch diese beschädigt werden bestätigen, müssen entsprechende Lebensdauertests können.

  • Seite 11: Anpassen Der Manuellen Kinnsteuerung

    Inbetriebnahme 4.4 Anpassen der manuellen Kinnsteuerung WARNUNG! Gefahr von Verletzung oder Tod Kleine Teile können zu Verschlucken und gegebenenfalls zu Verletzungen oder Tod führen. – Entfernen Sie keine kleinen Teile. – Kinder, Haustiere und Personen mit eingeschränkten körperlichen/geistigen Fähigkeiten sind gewissenhaft zu beaufsichtigen. VORSICHT! Gefahr von Verletzungen und Sachschäden Fig.

  • Seite 12: Einstellen Des Egg-Schalters

    Invacare® LiNX Fig. 4-3 1. Lösen Sie die Mutter A. 2. Stellen Sie die Ausrichtung des Egg-Schalters ein. 3. Ziehen Sie die Mutter fest. Einstellen von Tiefe und Höhe Siehe 4.4.3 Einstellen des Wegschwenkmechanismus, Seite Fig. 4-2 4.4.3 Einstellen des Wegschwenkmechanismus 1.

  • Seite 13: Anpassen Der Elektrischen Kinnsteuerung

    Inbetriebnahme Einstellen der Tiefe VORSICHT! Gefahr von Verletzungen und Sachschäden 1. Lösen Sie die Schraube A. Wenn nach Modifikationen an Stangen (z. B. 2. Stellen Sie die Stange auf die gewünschte Tiefe ein. Kürzen einer Stange) Grate verbleiben oder 3. Ziehen Sie die Schraube fest. Endkappen fehlen, besteht die Gefahr von Sach- oder Personenschäden.

  • Seite 14: Einstellen Des Kinnsteuerungs-Joysticks

    Invacare® LiNX VORSICHT! Gefahr von Verletzungen und Sachschäden Wenn nach Modifikationen an Stangen (z. B. Kürzen einer Stange) Grate verbleiben oder Endkappen fehlen, besteht die Gefahr von Sach- oder Personenschäden. – Nach dem Kürzen von Stangen auf die gewünschte Länge den Schnitt entgraten.
  • Seite 15 Inbetriebnahme Fig. 4-5 1. Lösen Sie die Schraube C. 2. Bewegen Sie den Halter in die gewünschte Position. Fig. 4-6 3. Lösen Sie ggf. die Mutter D. 1. Lösen Sie die Schrauben A (Höhenverstellung) oder B 4. Stellen Sie die Ausrichtung des Halters ein. (Tiefeneinstellung).

  • Seite 16: Einstellen Der Höhe Des Gestänge-Schalters

    Invacare® LiNX Gefahr einer Beschädigung der Kugelgelenke Wenn die Kugelgelenke nicht mit dem korrekten Drehmoment festgezogen werden, können sie sich lockern oder beschädigt werden. – Ziehen Sie die Kugelgelenke mit einem Drehmoment von 35 Nm fest. • 19-mm-Schraubenschlüssel (2×) 1. Lösen Sie den Klemmhebel A.

  • Seite 17: Verwenden

    Verwenden 5 Verwenden VORSICHT! Verletzungsgefahr oder Gefahr von Sachschäden Kleidung oder persönliche Gegenstände können 5.1 Verwendung der manuell wegschwenkbaren die korrekte Funktion der Kinnsteuerung Kinnsteuerung behindern oder unmöglich machen. – Achten Sie vor der ersten Verwendung auf die WARNUNG! korrekte Verkabelung. Gefahr von Verletzung oder Tod –...
  • Seite 18 Invacare® LiNX Fahren Informationen zum Unterschied zwischen Funktionskarten und Profilen finden Sie in der Für die Auslenkung dieses Proportional-Joysticks ist Gebrauchsanweisung für das Hauptfahrpult. ein geringerer Kraftaufwand erforderlich als bei einem Standard-Joystick. 1. Zum Wechseln der Funktionskarte den eierförmigen Taster kurz drücken.

  • Seite 19: Verwendung Der Elektrisch Wegschwenkbaren Kinnsteuerung

    Verwenden 5.2 Verwendung der elektrisch VORSICHT! wegschwenkbaren Kinnsteuerung Verletzungsgefahr oder Gefahr von Sachschäden Kleidung oder persönliche Gegenstände können WARNUNG! die korrekte Funktion der Kinnsteuerung Gefahr von Verletzung oder Tod behindern oder unmöglich machen. Kleine Teile können zu Verschlucken und – Achten Sie vor der ersten Verwendung auf die gegebenenfalls zu Verletzungen oder Tod führen.
  • Seite 20 Invacare® LiNX Informationen zum Unterschied zwischen Funktionskarten und Profilen finden Sie in der Gebrauchsanweisung für das Hauptfahrpult. 1. Zum Wechseln der Funktionskarte die schwarze Taste kurz drücken. 2. Zum Wechseln des Profils die schwarze Taste länger drücken. Anweisungen zur Verwendung der elektrischen Sitzfunktionen finden Sie in der Gebrauchsanweisung für das Hauptfahrpult...
  • Seite 21 Verwenden Joystick- Stellung Bewegung Die Kinnsteuerung bewegt sich nach oben Oben (A) und auswärts Die Kinnsteuerung bewegt sich nach unten Unten (B) und einwärts 1. Bewegen Sie den Gestänge-Joystick in die gewünschte Richtung, bis sich die Kinnsteuerung in der gewünschten Position befindet.

  • Seite 22: Instandhaltung

    Flüssigkeiten. Reinigen Sie das Produkt mit einem Wenden Sie sich im Zweifelsfall immer an einen mit warmem Seifenwasser getränkten Tuch. Verwenden Invacare-Fachhändler in Ihrer Nähe. Sie keine Chemikalien, Lösungsmittel oder scheuernden Reinigungsmittel, da diese das Produkt beschädigen könnten.
  • Seite 23 Notizen...
