Invacare® LiNX

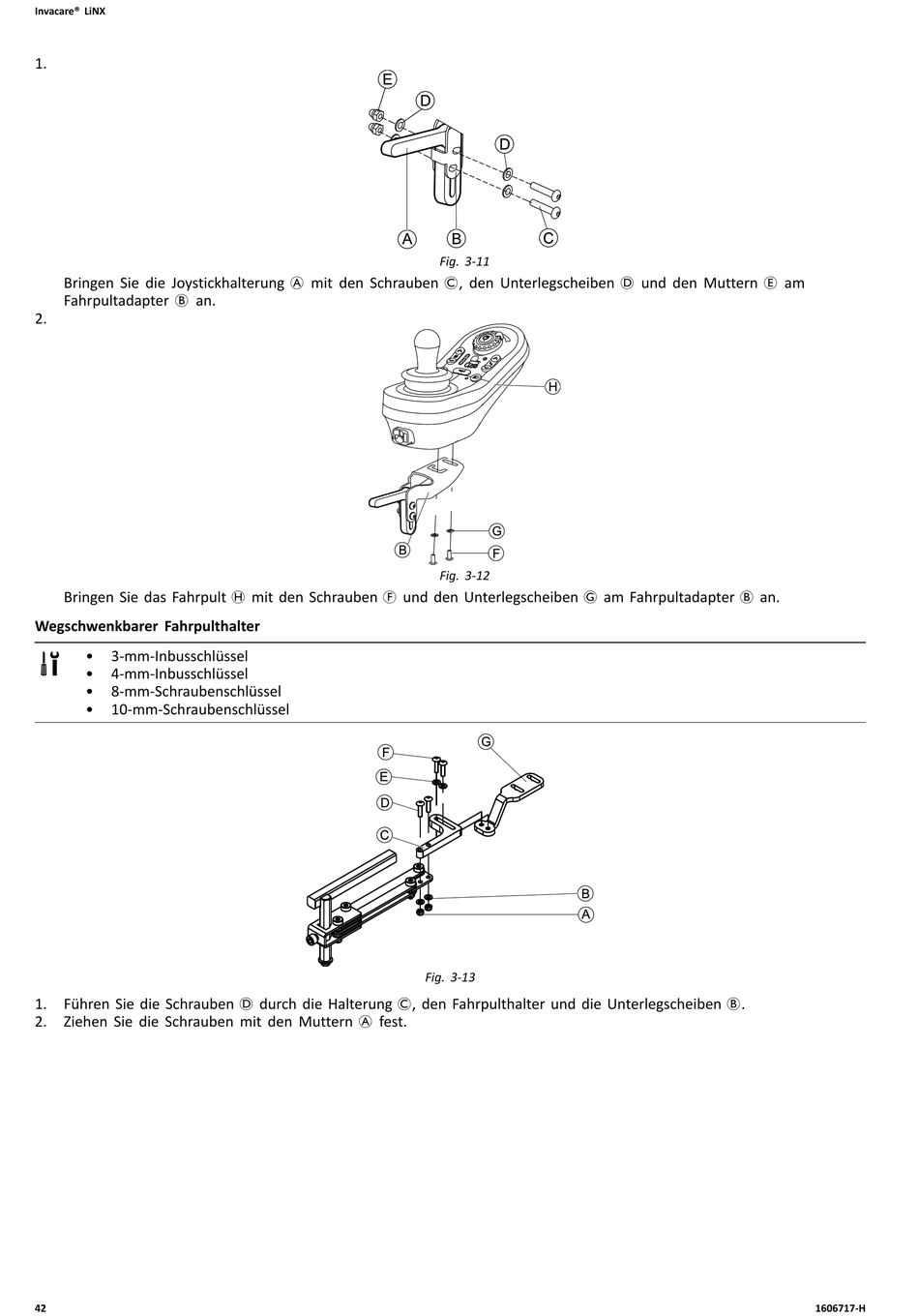

1.
Bringen Sie die Joystickhalterung A mit den Schrauben C, den Unterlegscheiben D und den Muttern E am
Fahrpultadapter B an.
2.
Bringen Sie das Fahrpult H mit den Schrauben F und den Unterlegscheiben G am Fahrpultadapter B an.
Wegschwenkbarer Fahrpulthalter
• 3-mm-Inbusschlüssel
• 4-mm-Inbusschlüssel
• 8-mm-Schraubenschlüssel
• 10-mm-Schraubenschlüssel
1. Führen Sie die Schrauben D durch die Halterung C, den Fahrpulthalter und die Unterlegscheiben B.
2. Ziehen Sie die Schrauben mit den Muttern A fest.
42
Fig. 3-11
Fig. 3-12
Fig. 3-13
1606717-H
