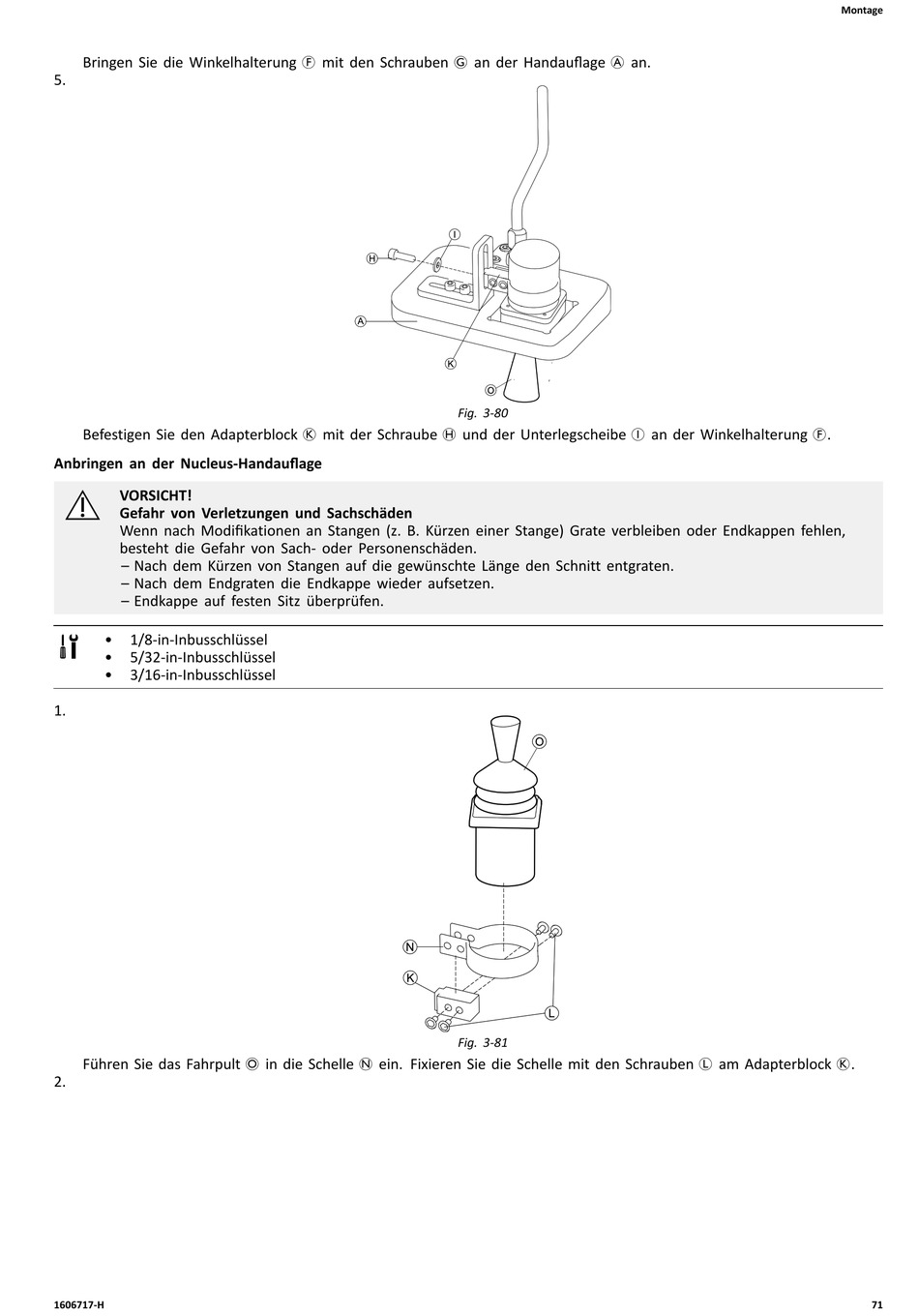

Bringen Sie die Winkelhalterung F mit den Schrauben G an der Handauflage A an.
5.
Befestigen Sie den Adapterblock K mit der Schraube H und der Unterlegscheibe I an der Winkelhalterung F.
Anbringen an der Nucleus-Handauflage
VORSICHT!
Gefahr von Verletzungen und Sachschäden
Wenn nach Modifikationen an Stangen (z. B. Kürzen einer Stange) Grate verbleiben oder Endkappen fehlen,
besteht die Gefahr von Sach- oder Personenschäden.
– Nach dem Kürzen von Stangen auf die gewünschte Länge den Schnitt entgraten.
– Nach dem Endgraten die Endkappe wieder aufsetzen.
– Endkappe auf festen Sitz überprüfen.
1/8-in-Inbusschlüssel
5/32-in-Inbusschlüssel
3/16-in-Inbusschlüssel
1.
Führen Sie das Fahrpult O in die Schelle N ein. Fixieren Sie die Schelle mit den Schrauben L am Adapterblock K.
2.
1606717-H
Fig. 3-80
Fig. 3-81
Montage
71
