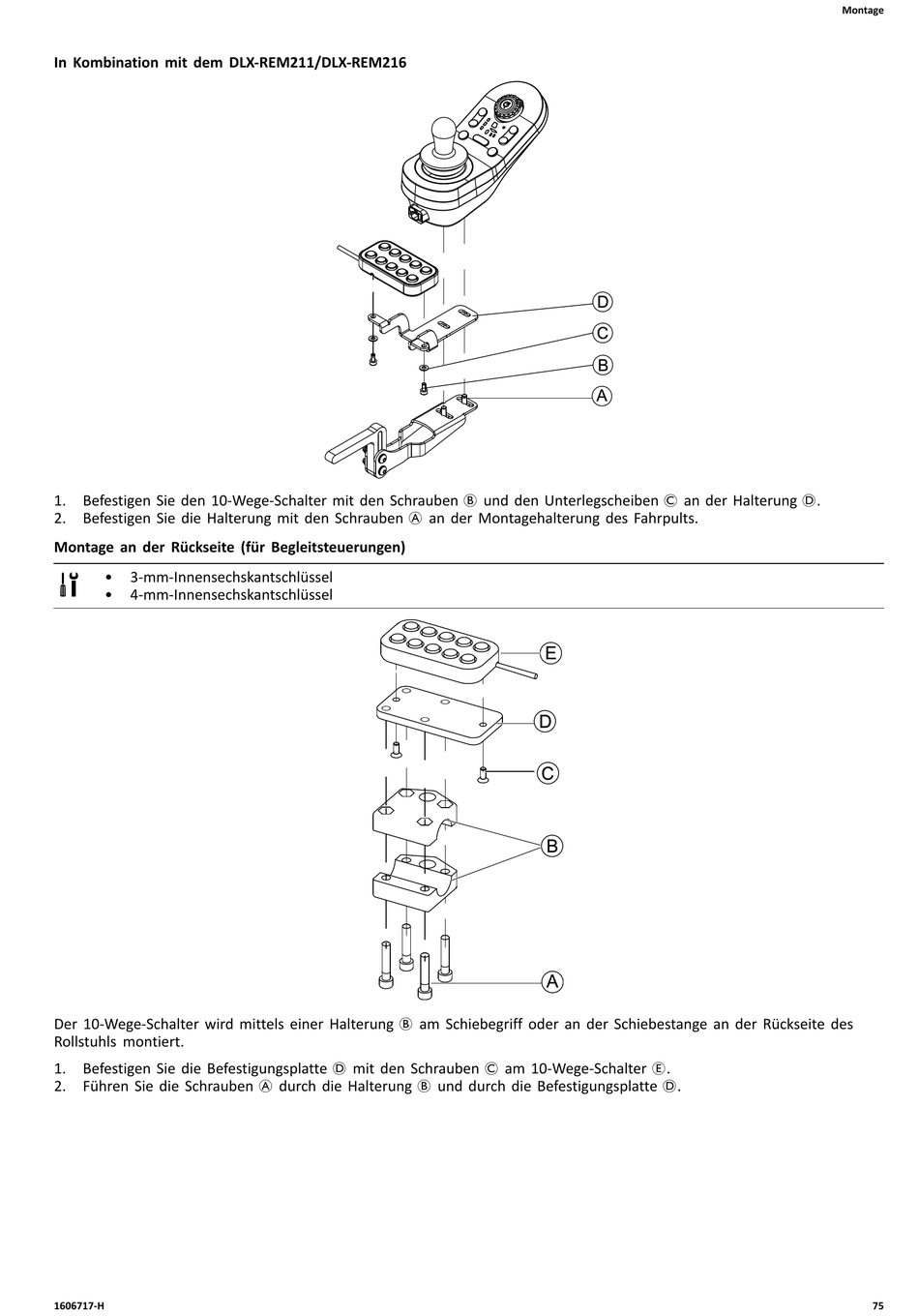

In Kombination mit dem DLX-REM211/DLX-REM216
1. Befestigen Sie den 10-Wege-Schalter mit den Schrauben B und den Unterlegscheiben C an der Halterung D.
2. Befestigen Sie die Halterung mit den Schrauben A an der Montagehalterung des Fahrpults.
Montage an der Rückseite (für Begleitsteuerungen)
• 3-mm-Innensechskantschlüssel
• 4-mm-Innensechskantschlüssel
Der 10-Wege-Schalter wird mittels einer Halterung B am Schiebegriff oder an der Schiebestange an der Rückseite des
Rollstuhls montiert.
1. Befestigen Sie die Befestigungsplatte D mit den Schrauben C am 10-Wege-Schalter E.
2. Führen Sie die Schrauben A durch die Halterung B und durch die Befestigungsplatte D.
