Invacare® LiNX

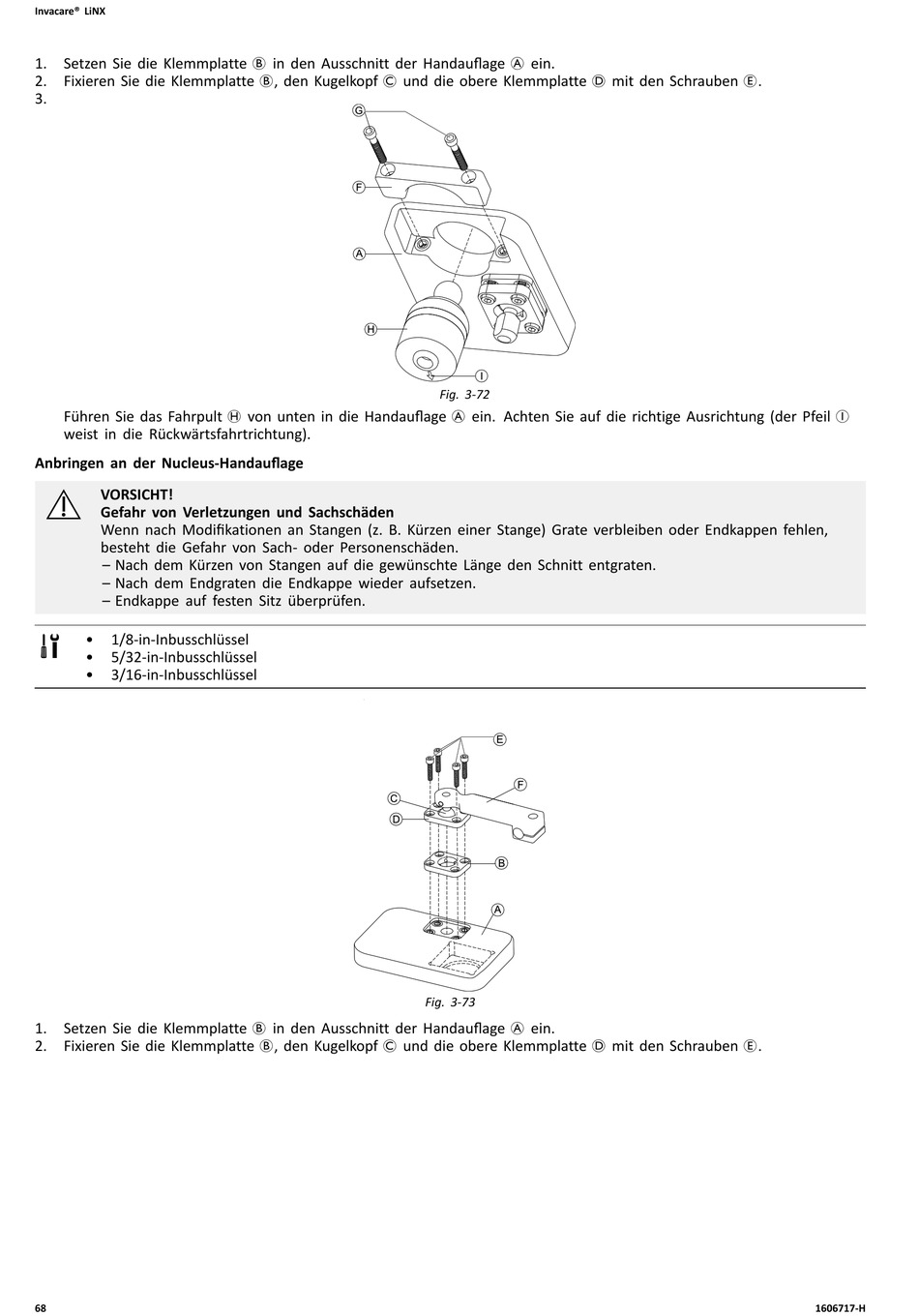

1. Setzen Sie die Klemmplatte B in den Ausschnitt der Handauflage A ein.
2. Fixieren Sie die Klemmplatte B, den Kugelkopf C und die obere Klemmplatte D mit den Schrauben E.
3.
Führen Sie das Fahrpult H von unten in die Handauflage A ein. Achten Sie auf die richtige Ausrichtung (der Pfeil I
weist in die Rückwärtsfahrtrichtung).
Anbringen an der Nucleus-Handauflage
VORSICHT!
Gefahr von Verletzungen und Sachschäden
Wenn nach Modifikationen an Stangen (z. B. Kürzen einer Stange) Grate verbleiben oder Endkappen fehlen,
besteht die Gefahr von Sach- oder Personenschäden.
– Nach dem Kürzen von Stangen auf die gewünschte Länge den Schnitt entgraten.
– Nach dem Endgraten die Endkappe wieder aufsetzen.
– Endkappe auf festen Sitz überprüfen.
• 1/8-in-Inbusschlüssel
• 5/32-in-Inbusschlüssel
• 3/16-in-Inbusschlüssel
1. Setzen Sie die Klemmplatte B in den Ausschnitt der Handauflage A ein.
2. Fixieren Sie die Klemmplatte B, den Kugelkopf C und die obere Klemmplatte D mit den Schrauben E.
68
Fig. 3-72
Fig. 3-73
1606717-H
