Mlc Firmwaretausch - Bosch Rexroth MLC 12VRS Inbetriebnahmeanleitung

DOK-MLC***-STARTUP*V12-CO01-DE-P
Rexroth IndraMotion MLC 12VRS Inbetriebnahme
5.4

MLC Firmwaretausch

Vorraussetzungen
Vorgehensweise

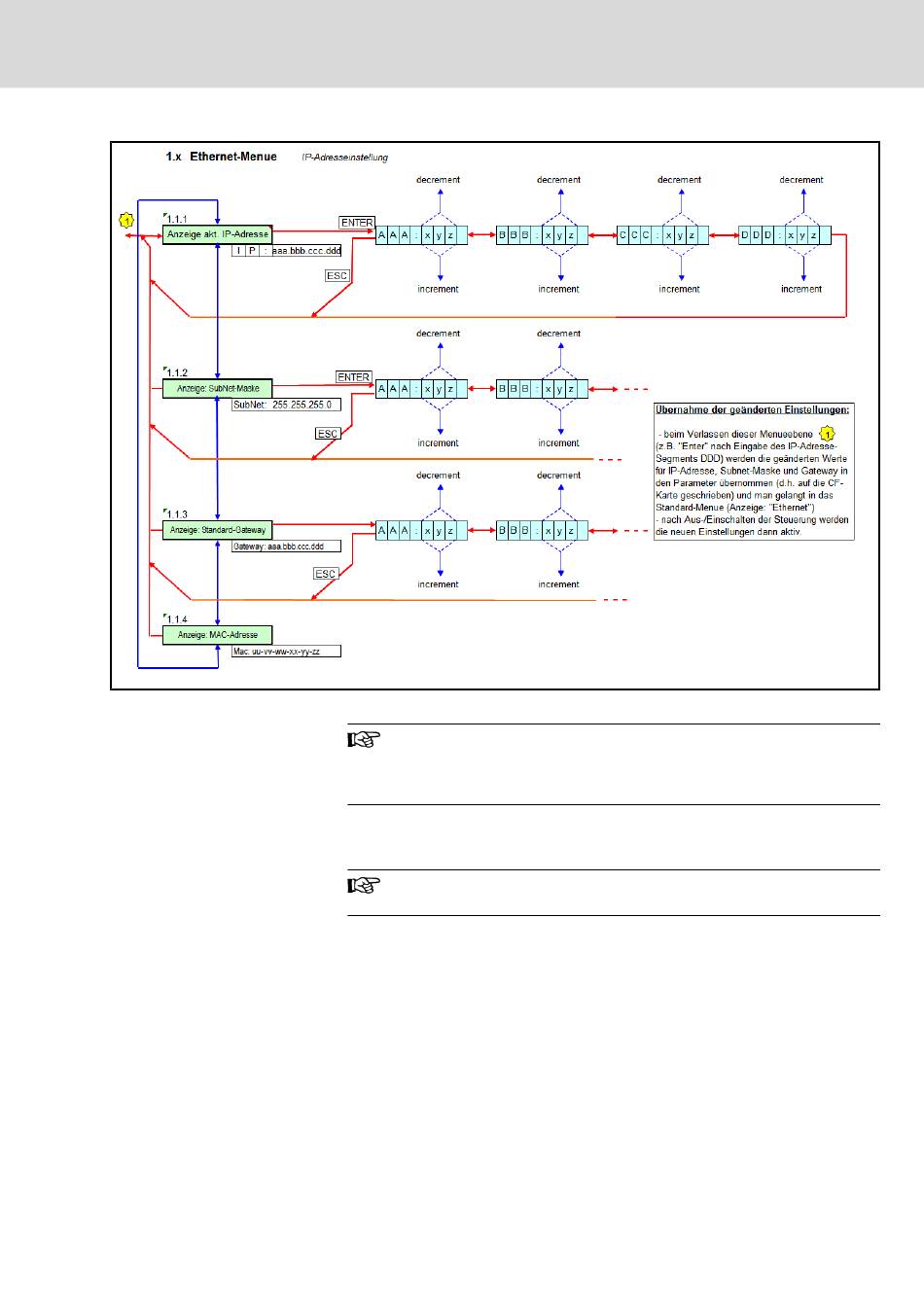

Abb.5-42: Ethernet-Menü
Eine Adressänderung wird erst wirksam, nachdem die Spannung
aus- und wieder eingeschaltet wurde (Booten). Bis dahin werden
die neuen Ethernet-Einstellungen angezeigt, obwohl die vorherigen
Werte noch aktiv sind.
Entsprechend der Menü-Übersicht können noch die MAC-Adresse und die
Firmware-Version der IndraMotion MLC ermittelt werden.
Die IP-Adresse und die Subnet-Maske sollten nach der Einstellung
den Anforderungen der zukünftigen Verwendung entsprechen.
Ziel Die Firmware in der Steuerung soll ohne Datenverlust getauscht werden.
● Die Steuerung ist eingeschaltet
● Die Netzwerkeinstellungen auf der Steuerung sind korrekt
● IndraWorks ist gestartet und es wurde ein Projekt geladen, dass die
Steuerung enthält
● Die IP-Adresse der Steuerung im Projekt muss mit der IP-Adresse der
angeschlossenen Steuerung übereinstimmen
Als Ausgangspunkt wird angenommen, dass die Steuerung in BB RUN mit ak‐
tiven Achsen läuft.
Bosch Rexroth AG
Beschreibung der Arbeitsschritte
69/233
