Beschreibung der Arbeitsschritte
Installation von DTM
Aktualisierung des DTM-Katalogs
in der Bibliothek
FDT-Container-Funktionalität im
Projekt aktivieren
Die Installation und Inbetriebnahme wird anhand eines beispielhaf‐
ten DTM "digiClip DF30DP" durchgeführt.
Für DTM anderer Hersteller ist die Installation und Inbetriebnahme
in derselben Weise durchzuführen. Jedoch ist die Änderung ein‐
zelner Schritte nicht auszuschließen.
Die 3 rd Party Engineeringtools (DTM) werden vom Gerätehersteller bereitge‐
stellt. Die DTM müssen vorab auf dem PC installiert werden.
Hierzu sollen Windows-Anwendungen geschlossen werden, auch IndraWorks.
Unter Start - Systemsteuerung - Software sind die installierten DTM
aufgelistet. Hier können sie bei Bedarf auch entfernt werden.
Gehen Sie wie folgt vor:
1. IndraWorks starten
2. Im Menü Ansicht muss die Funktion "Bibliothek" aktiviert sein, damit die
Bibliothek angezeigt wird
3. Im Menü Extras die Funktion "DTM-Katalog aktualisieren" starten

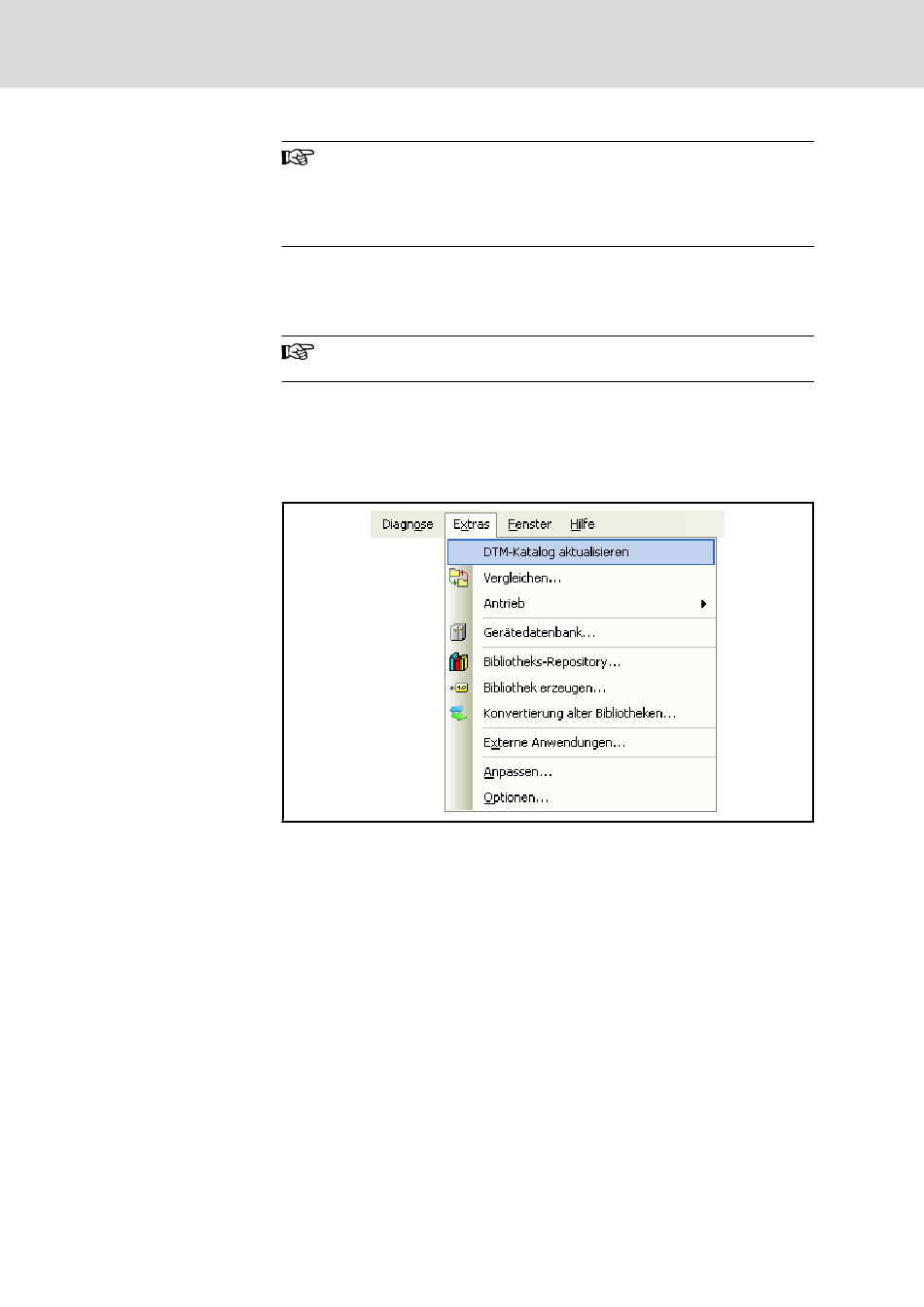

Abb.5-144: Aktualisierung des DTM-Katalogs
Es erscheint eine Verlaufsanzeige; der Vorgang kann einige Minuten dau‐
ern
● IndraWorks sucht nach installierten DTM in der Windows-Registry
und zeigt diese in der Bibliothek im Ordner "DTM-Katalog" an
● Die DTM sind mittels Unterordner strukturiert. Die Unterordner ent‐
sprechen den unterstützten Feldbusprotokollen, z.B. "PROFIBUS
DP"
● Aus den DTM für PROFIBUS Slaves wird die GSD-Datei extrahiert
und in den Ordner "Peripherie" der Bibliothek importiert
1. Selektieren Sie in der Bibliothek im Ordner "Drive and Control" den Eintrag
"FDT-Container"
