Installation und Verdrahtung
Montage der Steuerung
Die Impulssteuerung kann in jeder Position eingebaut werden. Der Einbauort sollte aber
sorgfältig gewählt werden, um die Steuerung so sauber und trocken wie möglich zu
halten. Wenn ein sauberer Einbauort nicht möglich ist, sollte die Steuerung mit einer
Abdeckung versehen werden, die sie vor Wasser und Verunreinigungen schützt. Bei
der Wahl des Einbauortes sollte darauf geachtet werden, daß a) der Zugang zum Stecker
für das Programmiergerät möglich bleibt, und b) die eingebaute Status-LED durch das
Fenster auf dem oberen Typenaufkleber sichtbar bleibt.
99
114
7.9
68
4.8

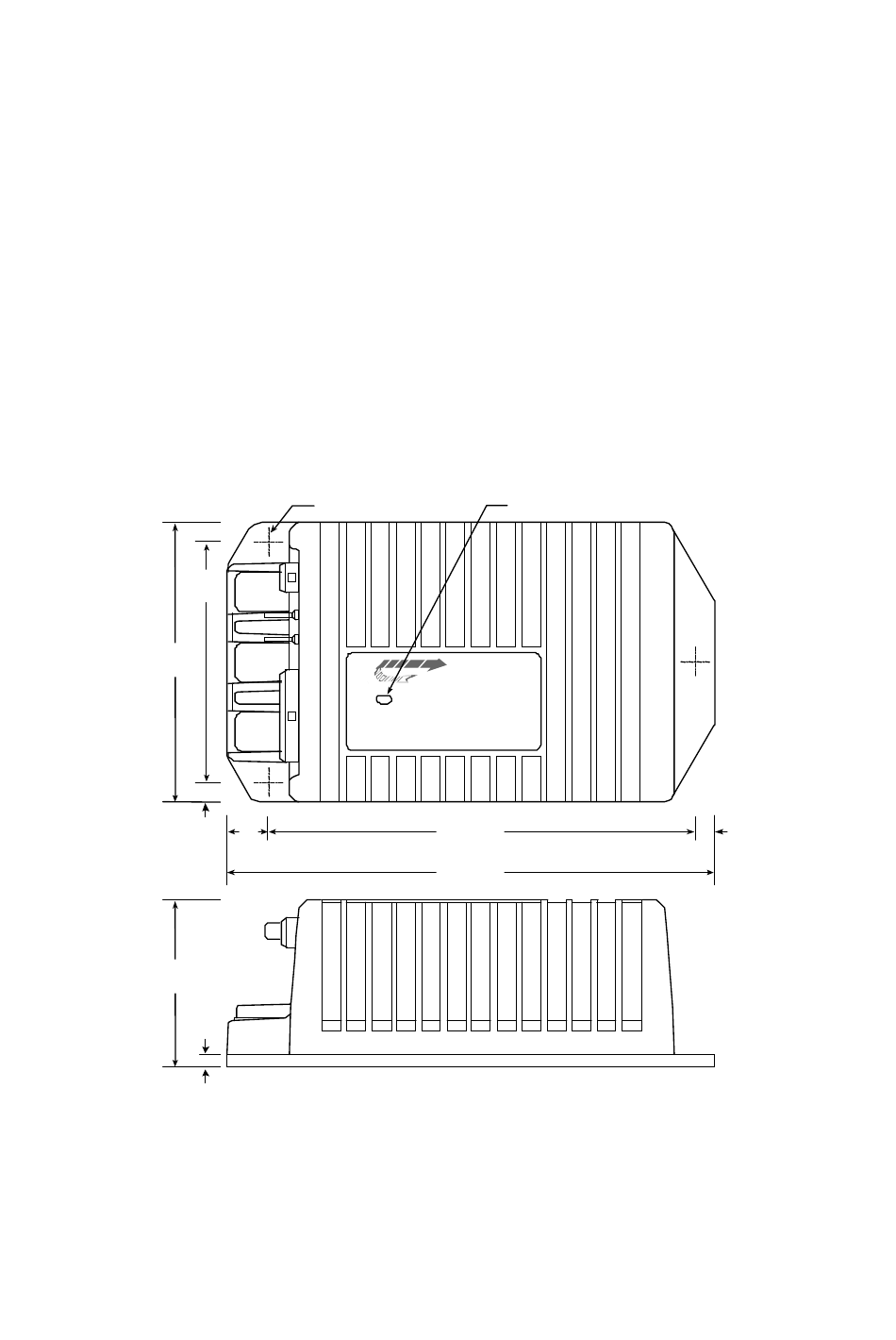

Abb. 2: Montage-Abmessungen der Curtis PMC 1243 Impulssteuerung
_____________________________________________________________________________________________
Curtis PMC 1243
6.4, 3 Stk
T A T U S
S
17
Status LED
TM
S
E
EP
X
R A C T I O N C O N T R O L L E R
T
173
198
7.9
3
